STMicroelectronics Evaluation Board Power Management for SRK2001 for LLC Resonant Converters

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB657.22

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB703.23

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีสต็อกจำกัด
  • 1 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB657.22

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
196-1869
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-ISA165V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Product Type

Power Management Development Kit

Power Management Function

Power Management

For Use With

LLC Resonant Converters

Kit Classification

Evaluation Board

Featured Device

SRK2001

Kit Name

Evaluation Board

Standards/Approvals

RoHS

COO (Country of Origin):
IT

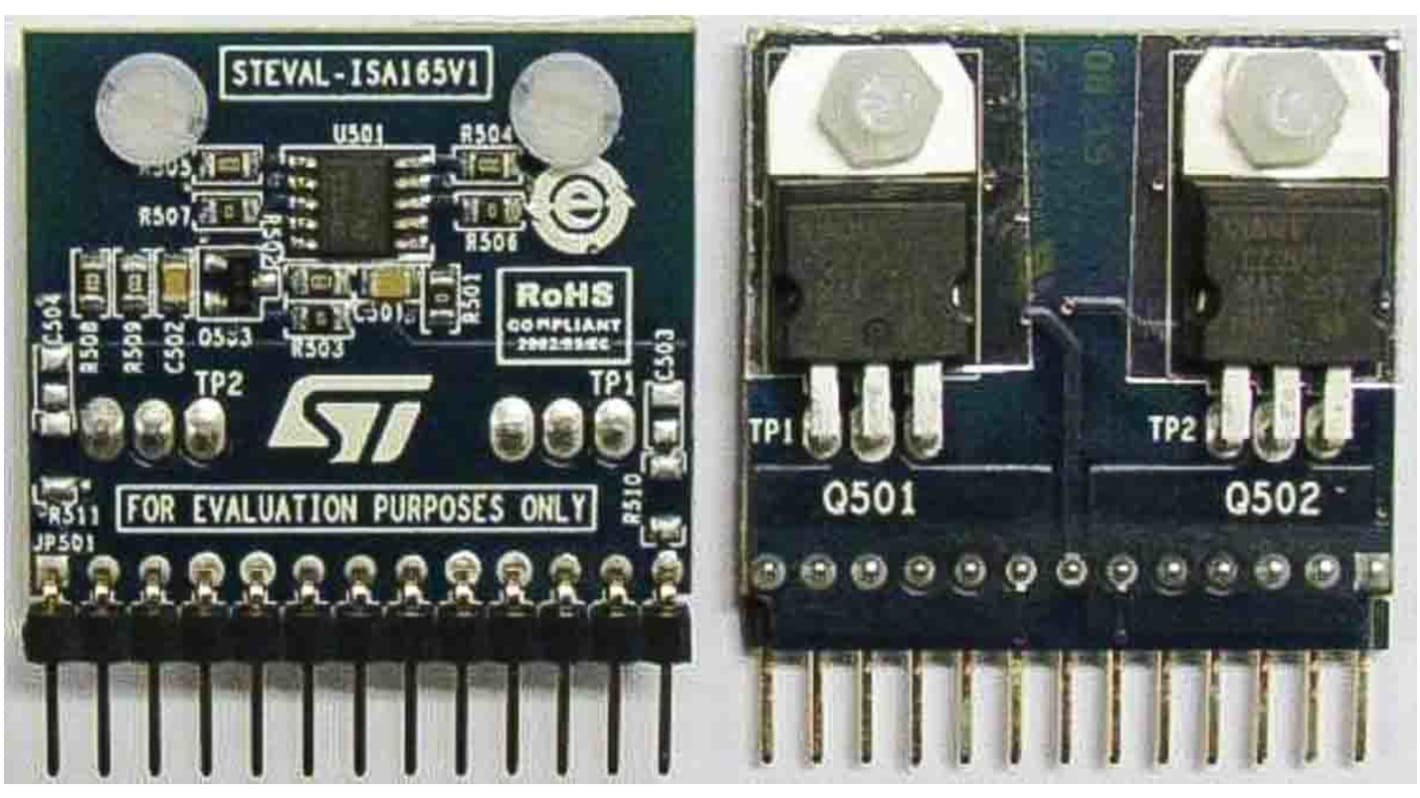

The STEVAL-ISA165V1 is a product evaluation board, designed to demonstrate the performance of the SRK2001 synchronous rectification controller. The SRK2001 implements a control scheme specific for secondary-side synchronous rectification in LLC resonant converters that use a transformer with center-tap secondary winding for full-wave rectification. It provides two high-current gate-drive outputs (for driving N-channel power MOSFETs). Each gate driver is controlled separately and an interlock logic circuit prevents the two synchronous rectifier (SR) MOSFETs from conducting simultaneously. Device operation is based on adaptive algorithms for both turn-on and turn-off of SR MOSFETs. During fast load transitions or during above resonance operation, a further turn-off mechanism is provided, based on a ZCD_OFF comparator that triggers the gate drive circuit for very fast MOSFET turn-off.
