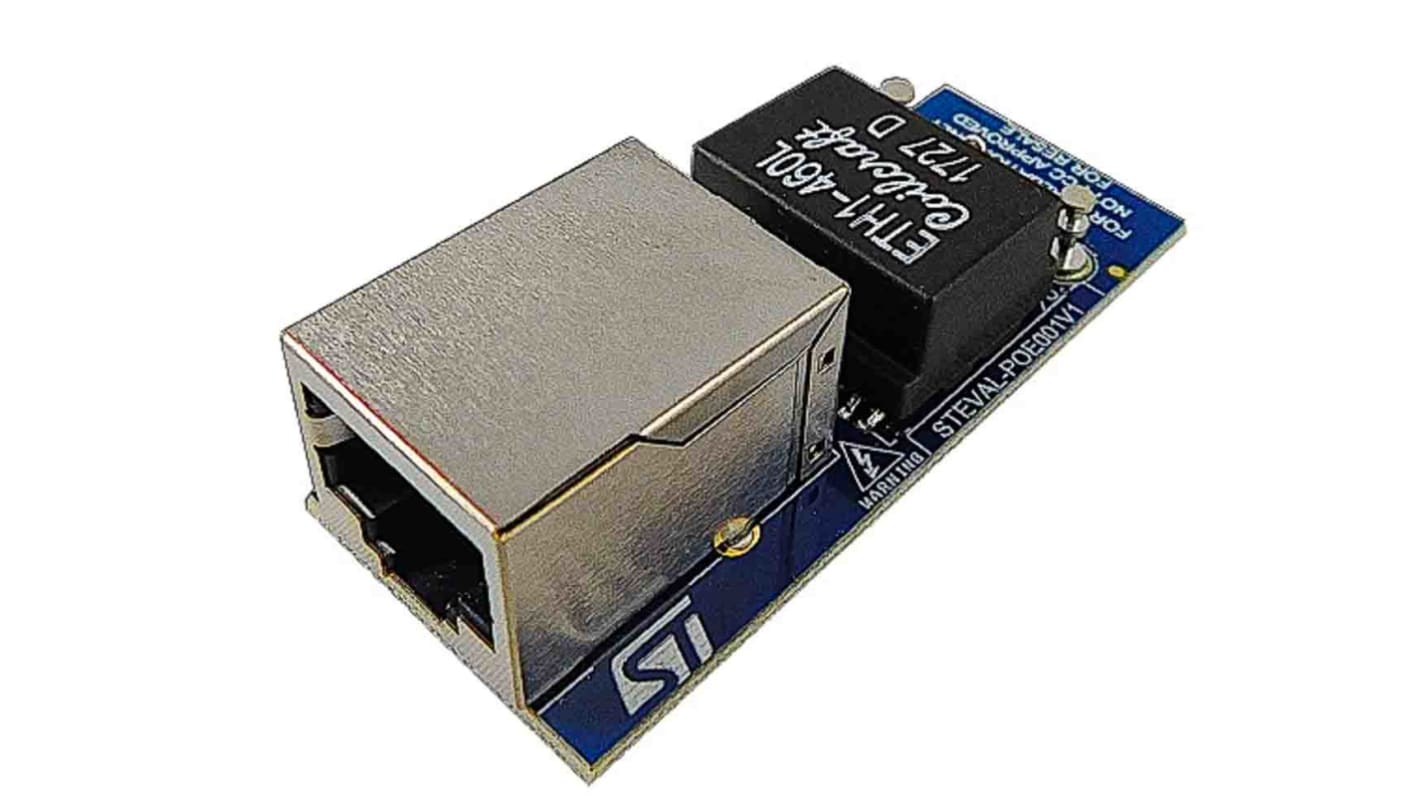

STMicroelectronics Evaluation Board for PM8805 for DC-DC Converters, LED Drivers
- RS Stock No.:
- 196-1903
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-POE001V1
- ผู้ผลิต:
- STMicroelectronics
ยอดรวมย่อย (1 ชิ้น)*
THB2,356.98
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB2,521.97
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีสต็อกจำกัด
- 1 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 + | THB2,356.98 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 196-1903
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-POE001V1
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| For Use With | DC-DC Converters, LED Drivers | |
| Kit Classification | Evaluation Board | |
| Featured Device | PM8805 | |
| Kit Name | Evaluation Board | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
For Use With DC-DC Converters, LED Drivers | ||
Kit Classification Evaluation Board | ||
Featured Device PM8805 | ||
Kit Name Evaluation Board | ||
- COO (Country of Origin):
- IT
This reference design integrates a high power standard PoE-PD interface, able to support applications up to 100 W. The PoE-PD interface is based on the PM8805 system in package featuring two embedded active bridges with driving circuitry, a charge pump to drive the high side MOSFETs, a hot swap MOSFET and a standard single-signature interface, including detection, classification, UVLO and inrush current limitation.
The device signals successful PSE type identification to the system: it identifies a 4-pair PSE by monitoring the Ethernet cable pairs and providing the system with a dedicated matrix of Tx signals.
The PM8805 is suitable for building the interface for PoE switch mode power supplies for maximum conversion efficiency, with a PGD signal that can be used to enable downstream DC-DC converters or LED drivers with suitable electrical parameters.
The device signals successful PSE type identification to the system: it identifies a 4-pair PSE by monitoring the Ethernet cable pairs and providing the system with a dedicated matrix of Tx signals.
The PM8805 is suitable for building the interface for PoE switch mode power supplies for maximum conversion efficiency, with a PGD signal that can be used to enable downstream DC-DC converters or LED drivers with suitable electrical parameters.
