STMicroelectronics Demonstration Board for ST1S03 for Powering the Low-Voltage Digital Core in HDD Applications
- RS Stock No.:
- 196-1830
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-ISA042V2
- ผู้ผลิต:
- STMicroelectronics
ไม่พร้อมจำหน่ายในตอนนี้
ขออภัย เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกเมื่อใด
- RS Stock No.:
- 196-1830
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-ISA042V2
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| For Use With | Powering the Low-Voltage Digital Core in HDD Applications | |
| Kit Classification | Evaluation Board | |
| Featured Device | ST1S03 | |
| Kit Name | Demonstration Board | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
For Use With Powering the Low-Voltage Digital Core in HDD Applications | ||
Kit Classification Evaluation Board | ||
Featured Device ST1S03 | ||
Kit Name Demonstration Board | ||
- COO (Country of Origin):
- IT

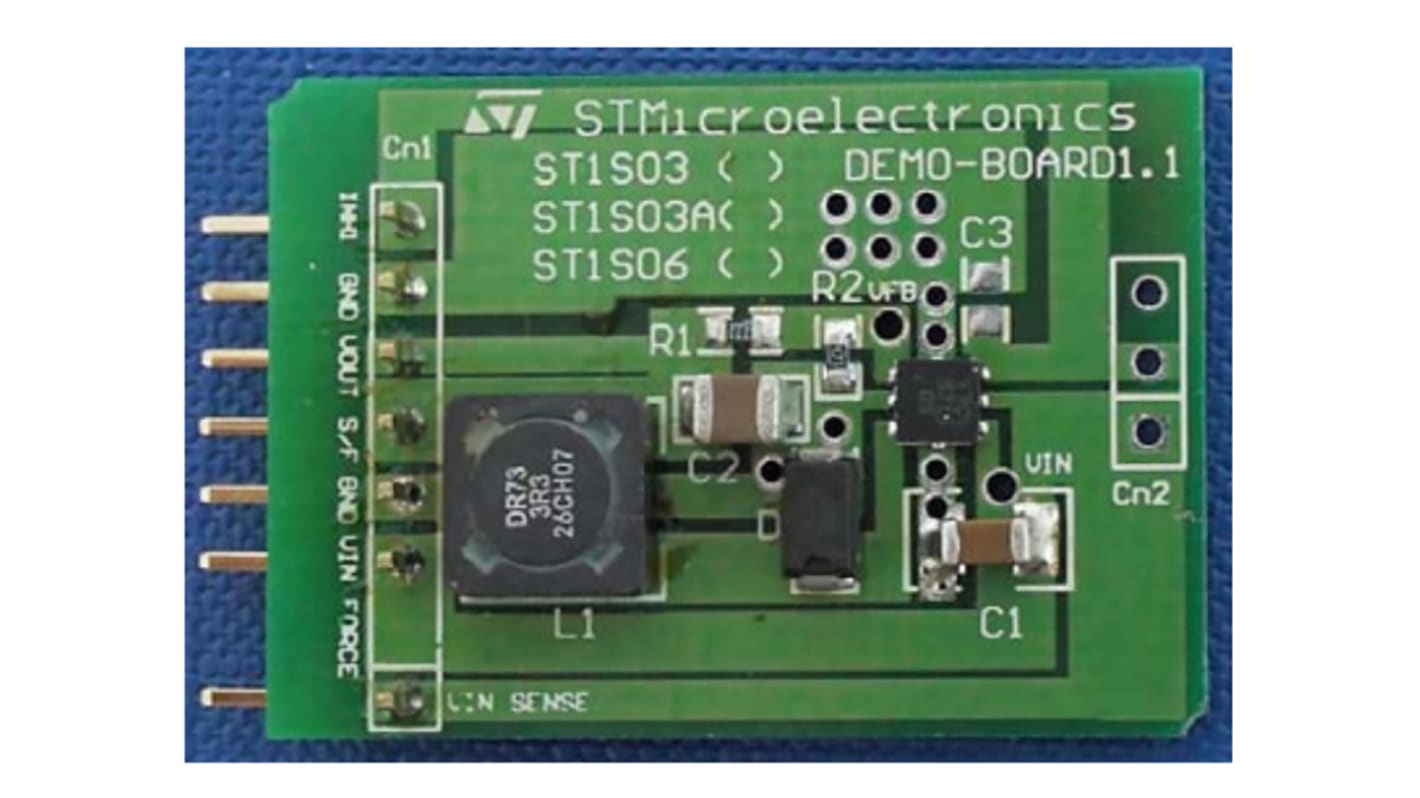

The STEVAL-ISA042V2 demonstration board is a step-down DC-DC converter optimized for powering the low-voltage digital core in HDD applications and, more generally, replacing the high-current linear solution when the power dissipation may cause excessive heating of the application environment. It provides up to 1.5 A over an input voltage range of 3 V to 16 V.
A high switching frequency (1.5 MHz) allows the use of tiny surface-mounted components, as well as the use of a resistor divider to set the output voltage value. Only an inductor, a Schottky diode, and two capacitors are required. In addition, a low output ripple is guaranteed by the current-mode PWM topology and by the use of low ESR SMD ceramic capacitors. The device is thermal protected and current limited to prevent damage due to accidental short-circuits. It uses the ST1S03 device.
