STMicroelectronics Demonstration Board Power Management for VIPer06XN for Power Supply

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
196-1853
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-ISA130V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Product Type

Power Management Development Kit

Power Management Function

Power Management

For Use With

Power Supply

Kit Classification

Evaluation Board

Featured Device

VIPer06XN

Kit Name

Demonstration Board

Standards/Approvals

RoHS

COO (Country of Origin):
IT

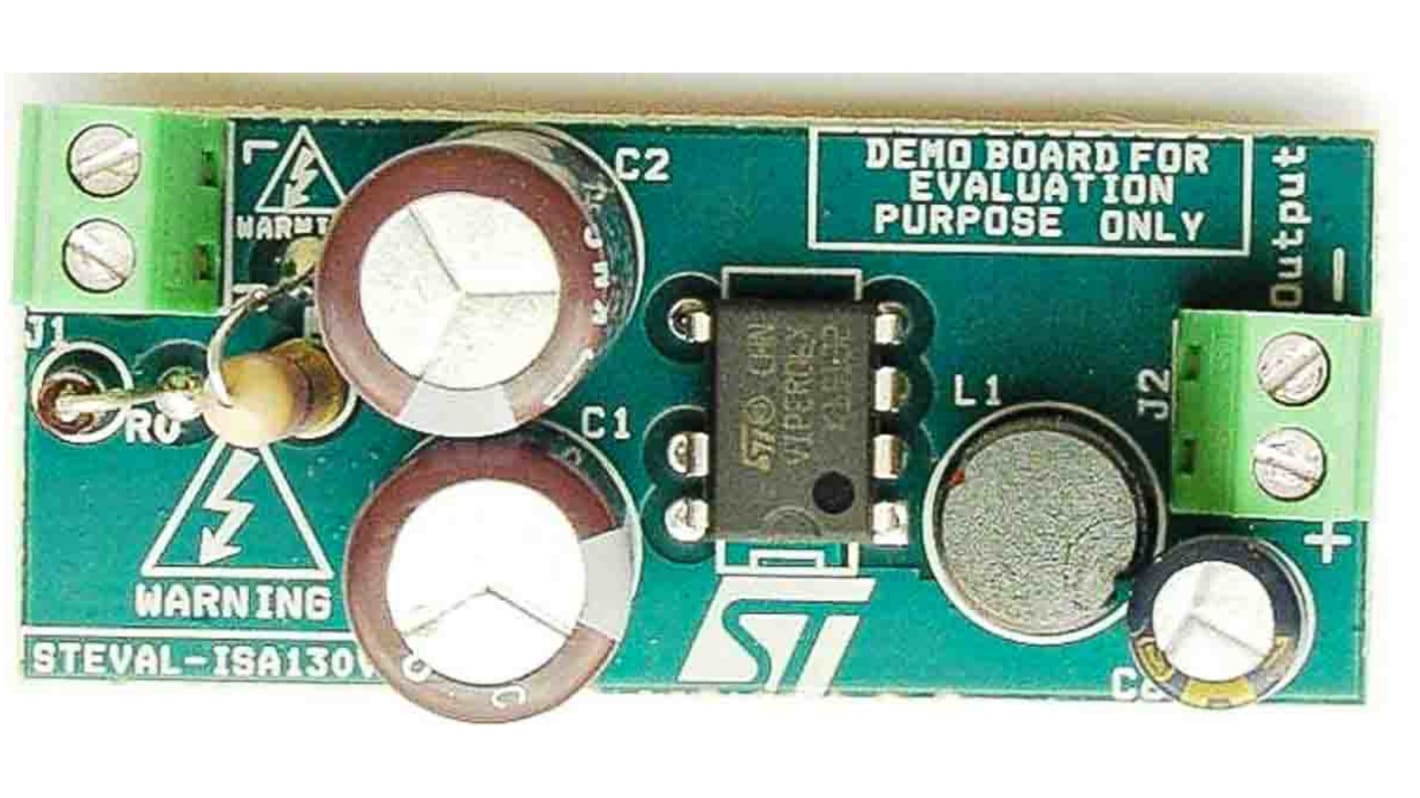

The STEVAL-ISA130V1 demonstration board implements a non-isolated buck topology regulator using the VIPer06, which supplies a 12 V output at up to 140 mA with an operating frequency of 30 kHz. The output voltage of this power supply can be easily set by changing the value of one resistor. The circuit can be powered by either 85 V to 265 V AC or 100 V to 375 V DC.

800 V avalanche-rugged power section

PWM operation current mode controller

Limiting current with adjustable set point

Fixed frequency with jitter for EMI improvement

Operating frequency: 30 kHz

Input voltage range: 85 V to 265 V AC or 100 V to 375 V DC

Low power application without auxiliary winding

No load consumption below 30 mW @ 265 Vac

On-board soft-start

Auto-restart after a fault condition

Feedback disconnection protection

Hysteretic thermal shutdown
