STMicroelectronics Demonstration Board for VNI8200XP for High Side Driver
- RS Stock No.:
- 196-1763
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-IFP022V1
- ผู้ผลิต:
- STMicroelectronics
ยอดรวมย่อย (1 ชิ้น)*
THB3,628.63
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB3,882.63
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีสต็อกจำกัด
- เพิ่มอีก 3 ชิ้นที่เหลือจะส่งจากวันที่ 08 ธันวาคม 2568
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 + | THB3,628.63 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 196-1763
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-IFP022V1
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| For Use With | High Side Driver | |
| Kit Classification | Evaluation Board | |
| Featured Device | VNI8200XP | |
| Kit Name | Demonstration Board | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
For Use With High Side Driver | ||
Kit Classification Evaluation Board | ||
Featured Device VNI8200XP | ||
Kit Name Demonstration Board | ||
- COO (Country of Origin):
- IT

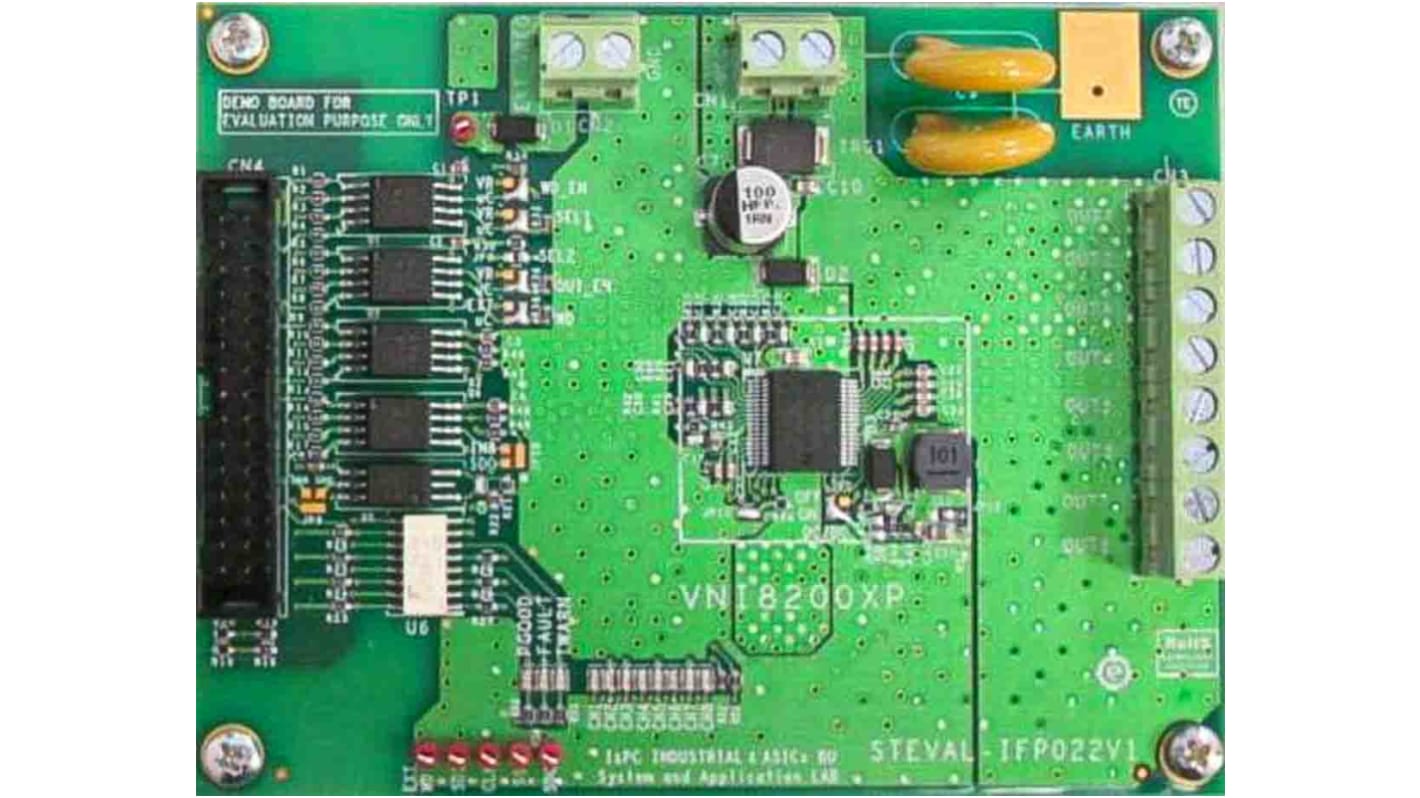

The STEVAL-IFP022V1 demonstration board is based on VNI8200XP high-side driver. It was developed as an instrument to test device functionality in terms of power management and digital interface. The board’s isolated interface between the IPS and host controller were implemented using high-speed opto-couplers for IPS driving, and low-speed opto-couplers to receive device status information. The connection is achieved through a 30-pin connector.
To provide a user-friendly way to test VNI8200XP device functionality, a GUI interface was developed. To use the GUI it is necessary to connect the STEVAL-IFP022V1 demonstration board to a PC by using a communication board.
Thermal performance is improved thanks to a four-layer structure which makes it possible to design a copper area distributed in all the layers for more effective heat dissipation.
To provide a user-friendly way to test VNI8200XP device functionality, a GUI interface was developed. To use the GUI it is necessary to connect the STEVAL-IFP022V1 demonstration board to a PC by using a communication board.
Thermal performance is improved thanks to a four-layer structure which makes it possible to design a copper area distributed in all the layers for more effective heat dissipation.
