STMicroelectronics Demonstration Board Power Management for LPWD5F60 for Single-Phase Load in Full-Bridge

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB1,540.53

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB1,648.37

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีสต็อกจำกัด
  • 1 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB1,540.53

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
196-1717
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
EVALPWD5F60
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Product Type

Power Management Development Kit

Power Management Function

Power Management

For Use With

Single-Phase Load in Full-Bridge

Kit Classification

Evaluation Board

Featured Device

LPWD5F60

Kit Name

Demonstration Board

Standards/Approvals

RoHS

COO (Country of Origin):
IT

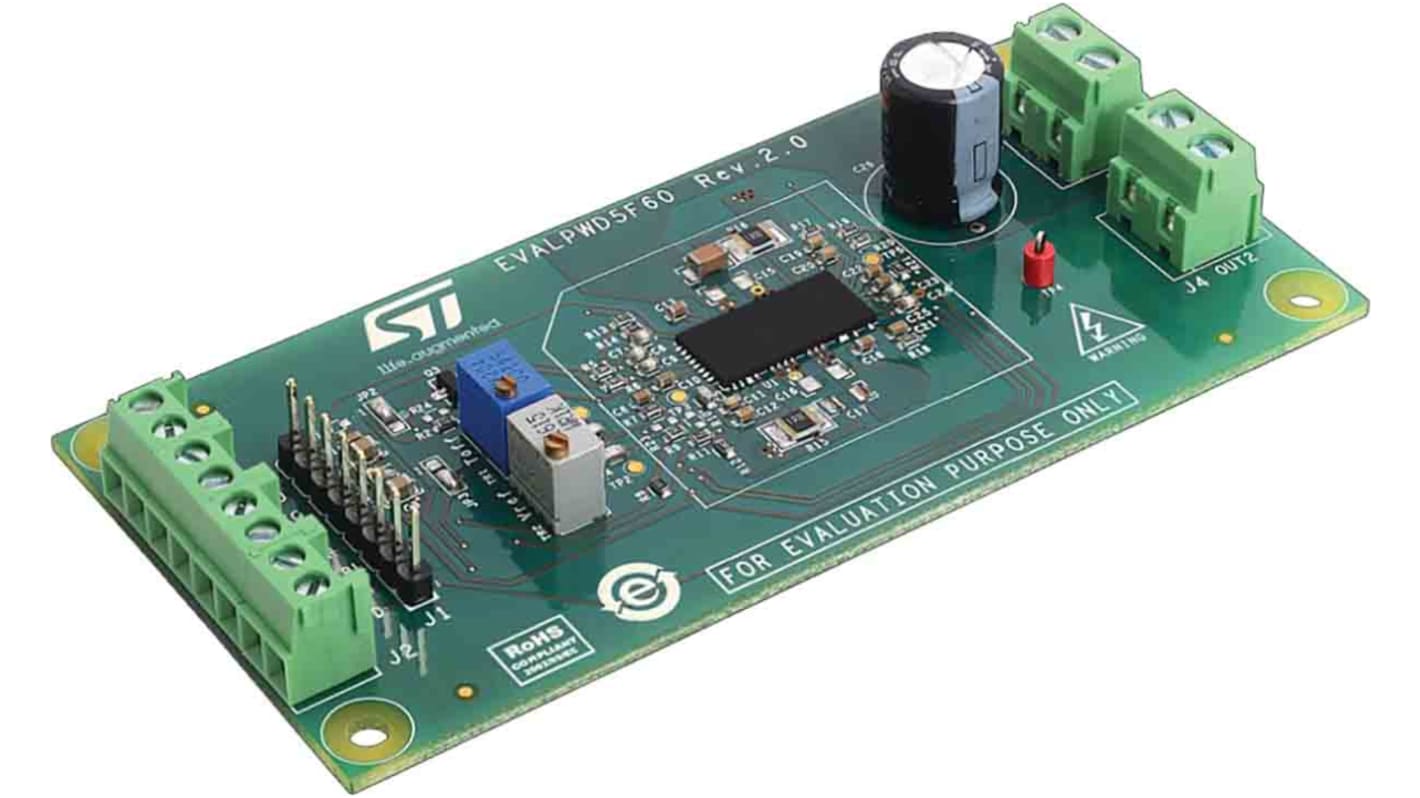

The PWD5F60 is an advanced power system-in-package integrating gate drivers and four N-channel power MOSFETs in a compact QFN package. The integrated power MOSFETs have an RDS(ON) of 1.38 Ω and 600 V drain-source breakdown voltage. The embedded gate drivers feature two comparators that can be used for peak current control or overcurrent protection and integrate bootstrap diodes. This allows to effectively drive loads in a tiny space and to drastically reduce external components and bill of materials. The EVALPWD5F60 demonstrates how to use the PWD5F60 to drive a single-phase load in full-bridge topology. This allows control of both the direction and the value of the current flowing into the load. Typical applications that can benefit from the high integration of the PWD5F60 are, for example, single-phase BLDC motors and fans.
