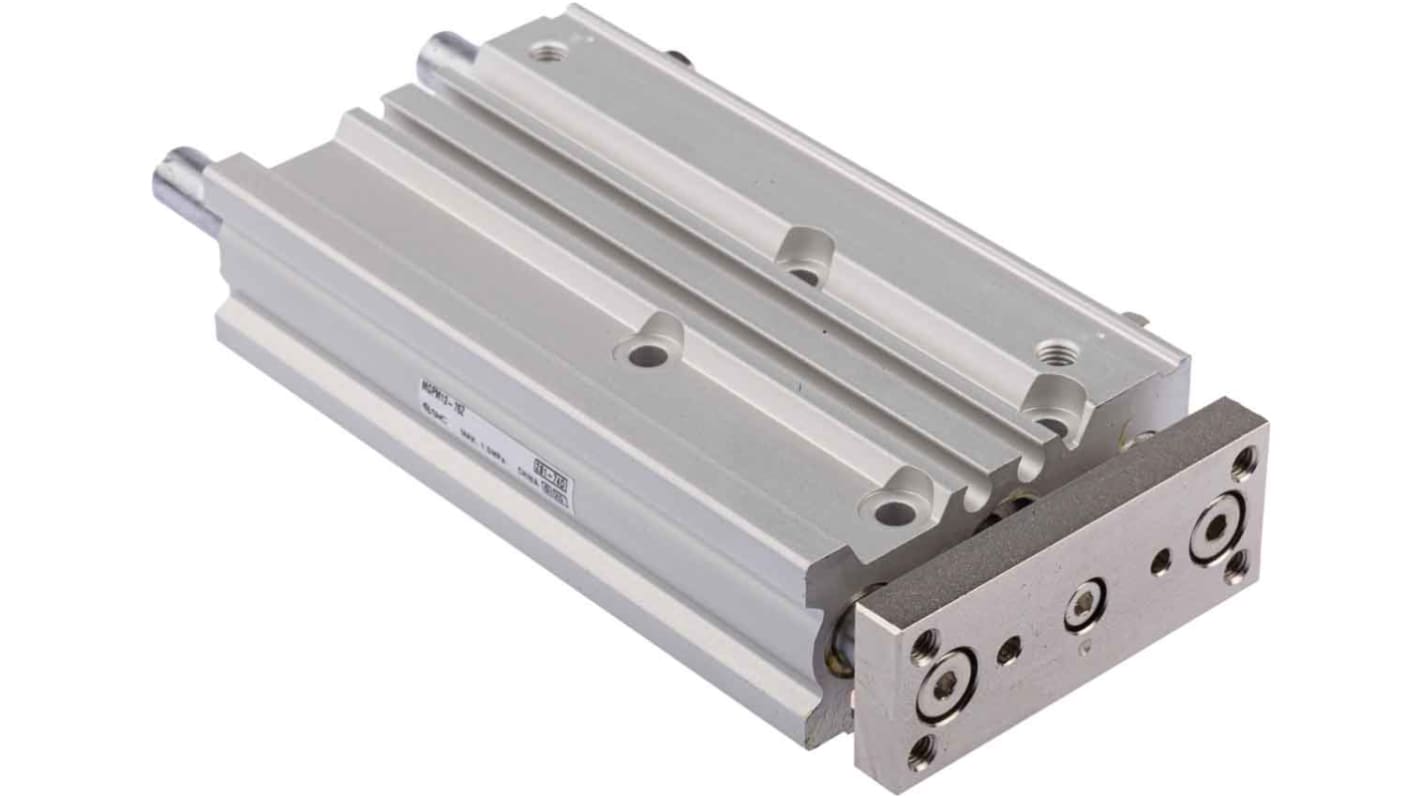

SMC Pneumatic Guided Cylinder - 12mm Bore, MGP Series, 75 mm Double Acting Acting

RS Stock No.:: 757-8648
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-75Z
ผู้ผลิต:: SMC

SMC Pneumatic Guided Cylinder - 12mm Bore, MGP Series, 75 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB10,131.62

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB10,840.83

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

4 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 12 ชิ้นจะส่งได้หลังจากวันที่ 09 ตุลาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB10,131.62

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 757-8648
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-75Z
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Pneumatic Guided Cylinder
	Bore Diameter	12mm
	Series	MGP
	Action Type	Double Acting
	Maximum Operating Pressure	1 Mpa
	Cushioning Type	Rubber Bumper
	Piston Rod Thread Standard	Rc
	Piston Rod Thread Size	M5 x 0.8
	Minimum Operating Temperature	-10°C
	Maximum Piston Speed	500mm/s
	Guide Type	Slide Bearing
	Rod Type	Single
	Maximum Operating Temperature	60°C
	Height	58mm
	Width	26mm
	Standards/Approvals	No
	Weight	500g
	Length	135.5mm
	Stroke Length	75mm

	เลือกทั้งหมด
	Brand SMC
	Product Type Pneumatic Guided Cylinder
	Bore Diameter 12mm
	Series MGP
	Action Type Double Acting
	Maximum Operating Pressure 1 Mpa
	Cushioning Type Rubber Bumper
	Piston Rod Thread Standard Rc
	Piston Rod Thread Size M5 x 0.8
	Minimum Operating Temperature -10°C
	Maximum Piston Speed 500mm/s
	Guide Type Slide Bearing
	Rod Type Single
	Maximum Operating Temperature 60°C
	Height 58mm
	Width 26mm
	Standards/Approvals No
	Weight 500g
	Length 135.5mm
	Stroke Length 75mm

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: CN

SMC MGP Series Compact Guide Cylinder, 12mm Bore size, 75mm Stroke Length - MGPM12-75Z

This Compact guide cylinder serves as a pneumatic linear actuator designed for guided sliding motion in automation and mechanical assemblies. It combines a small-diameter bore with guided support to control lateral loads while delivering repeatable double-acting strokes suitable for production and handling tasks in electronics and electrical equipment environments.

Features and Benefits:

• 12mm bore provides Compact force delivery for confined installations
• Double-acting operation enables controlled push and pull movement
• Rubber bumper cushioning reduces impact at stroke ends
• Slide bearing guide offers accurate lateral load support
• 500 mm/s piston speed supports high-cycle applications
• Maximum 1 MPa operating pressure maintains consistent performance

Applications

• Suitable for pick-and-place stations in PCB assembly lines
• Ideal for actuation in electrical panel production equipment
• Used with handling jigs that require guided lateral stability
• Can be used for small part transfer in automated test systems

What environmental temperatures can the unit tolerate during operation?

It operates across a temperature band from -10°C up to 60°C for standard use.

How is the piston rod configured for mechanical attachment?

The rod uses an M5x0.8 thread with an Rc thread standard for direct mounting of fittings or fixtures.

What stroke length and physical footprint should I allow for integration?

The device provides a 75mm stroke and occupies a Compact envelope with a height of 58mm and width of 26mm to aid installation in tight spaces.

What mass should designers account for when mounting the cylinder?

The component mass is 500 g, which influences mounting load and inertia calculations.

Note

May be used with reed switch 161-782, available in most markets.
