SMC Pneumatic Guided Cylinder - 12 mm Bore, MGP Series, 30 mm Double Acting Acting

RS Stock No.:: 757-8636
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-30Z
ผู้ผลิต:: SMC

SMC Pneumatic Guided Cylinder - 12 mm Bore, MGP Series, 30 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB7,512.76

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB8,038.65

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 9 ชิ้นจะส่งได้หลังจากวันที่ 04 พฤษภาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB7,512.76

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 757-8636
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-30Z
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Pneumatic Guided Cylinder
	Bore Size	12mm
	Series	MGP
	Action Type	Double Acting
	Mount Type	Bottom, Side, Top Mount
	Maximum Operating Pressure	1 Mpa
	Cushioning Type	Rubber, Air
	Piston Rod Thread Size	M5 x 0.8
	Guide Type	Slide Bearing
	Rod Type	Single
	Piston Rod Thread Standard	Rc
	Minimum Operating Temperature	-10°C
	Maximum Piston Speed	500mm/s
	Maximum Operating Temperature	60°C
	Standards/Approvals	No
	Weight	0.29kg
	Width	26mm
	Height	58mm
	Length	72mm
	Stroke Length	30mm

	เลือกทั้งหมด
	Brand SMC
	Product Type Pneumatic Guided Cylinder
	Bore Size 12mm
	Series MGP
	Action Type Double Acting
	Mount Type Bottom, Side, Top Mount
	Maximum Operating Pressure 1 Mpa
	Cushioning Type Rubber, Air
	Piston Rod Thread Size M5 x 0.8
	Guide Type Slide Bearing
	Rod Type Single
	Piston Rod Thread Standard Rc
	Minimum Operating Temperature -10°C
	Maximum Piston Speed 500mm/s
	Maximum Operating Temperature 60°C
	Standards/Approvals No
	Weight 0.29kg
	Width 26mm
	Height 58mm
	Length 72mm
	Stroke Length 30mm

ล็อกอินเพื่อดูโมเดล CAD

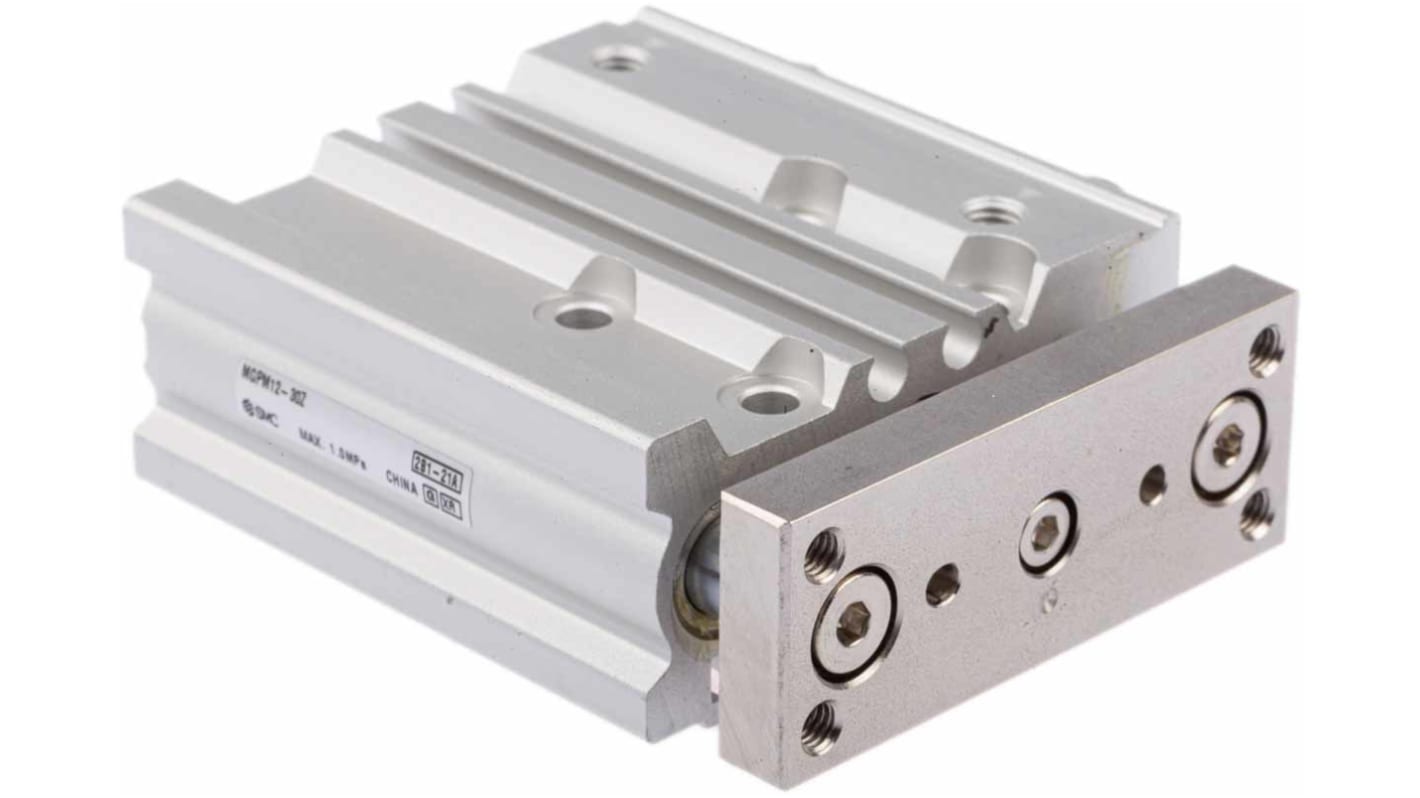

SMC MGP Series Compact Guide Cylinder, 12mm Bore size, 30mm Stroke Length - MGPM12-30Z

This Compact guide cylinder provides constrained linear motion for precision actuation in industrial automation and mechanical assemblies. It is a double-acting slide-bearing unit designed for guided thrust where space is limited and controlled cushioning is required. The product suits systems needing guided piston movement with integrated end-of-stroke damping and multiple mounting orientations.

Features and Benefits:

• 1 MPa maximum operating pressure for stable force delivery
• 500 mm/s maximum piston speed for Rapid actuation
• Rubber bumpers on both ends reduce impact shock
• Slide bearing guide ensures accurate lateral control
• M5x0.8 piston rod thread simplifies end fitting
• Operates between -10 °C and 60 °C for varied environments

Applications

• Suitable for pick-and-place in electronics assembly
• Ideal for PCB handling and precise component indexing
• Used for end-of-line sorting in electrical manufacturing
• Can be used for feeder positioning in automation cells
• Used with small tooling in mechanical jig systems

What stroke length can be expected from this unit?

The piston provides a 30mm travel distance suitable for short-travel positioning tasks.

Which mounting orientations are supported for in-line installation?

The design allows bottom, side and TOP mounting for flexible installation angles.

How does the rod configuration affect external connections?

The rod is single-ended and threaded with an M5 pitch to accept Compact fittings and linkages.

What are the package dimensions relevant to panel integration?

The unit presents a low profile with a height of 58 mm, a length of 72mm and a width of 26mm to aid Compact system layouts.
