SMC Pneumatic Guided Cylinder - 12mm Bore, MGP Series, 20 mm Double Acting Acting

RS Stock No.:: 757-8632
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-20Z
ผู้ผลิต:: SMC

SMC Pneumatic Guided Cylinder - 12mm Bore, MGP Series, 20 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB6,230.89

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB6,667.05

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

7 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 12 ชิ้นจะส่งได้หลังจากวันที่ 25 กันยายน 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB6,230.89

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 757-8632
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM12-20Z
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Pneumatic Guided Cylinder
	Bore Diameter	12mm
	Series	MGP
	Action Type	Double Acting
	Maximum Operating Pressure	1 Mpa
	Cushioning Type	Rubber
	Maximum Piston Speed	500mm/s
	Minimum Operating Temperature	-10°C
	Guide Type	Slide Bearing
	Rod Type	Single
	Piston Rod Thread Standard	Rc
	Piston Rod Thread Size	M5 x 0.8
	Maximum Operating Temperature	60°C
	Weight	234g
	Standards/Approvals	ISO 10218-1, ISO 4413, ISO 4414, IEC 60204-1
	Height	58mm
	Width	26mm
	Stroke Length	20mm
	Length	62mm

	เลือกทั้งหมด
	Brand SMC
	Product Type Pneumatic Guided Cylinder
	Bore Diameter 12mm
	Series MGP
	Action Type Double Acting
	Maximum Operating Pressure 1 Mpa
	Cushioning Type Rubber
	Maximum Piston Speed 500mm/s
	Minimum Operating Temperature -10°C
	Guide Type Slide Bearing
	Rod Type Single
	Piston Rod Thread Standard Rc
	Piston Rod Thread Size M5 x 0.8
	Maximum Operating Temperature 60°C
	Weight 234g
	Standards/Approvals ISO 10218-1, ISO 4413, ISO 4414, IEC 60204-1
	Height 58mm
	Width 26mm
	Stroke Length 20mm
	Length 62mm

ล็อกอินเพื่อดูโมเดล CAD

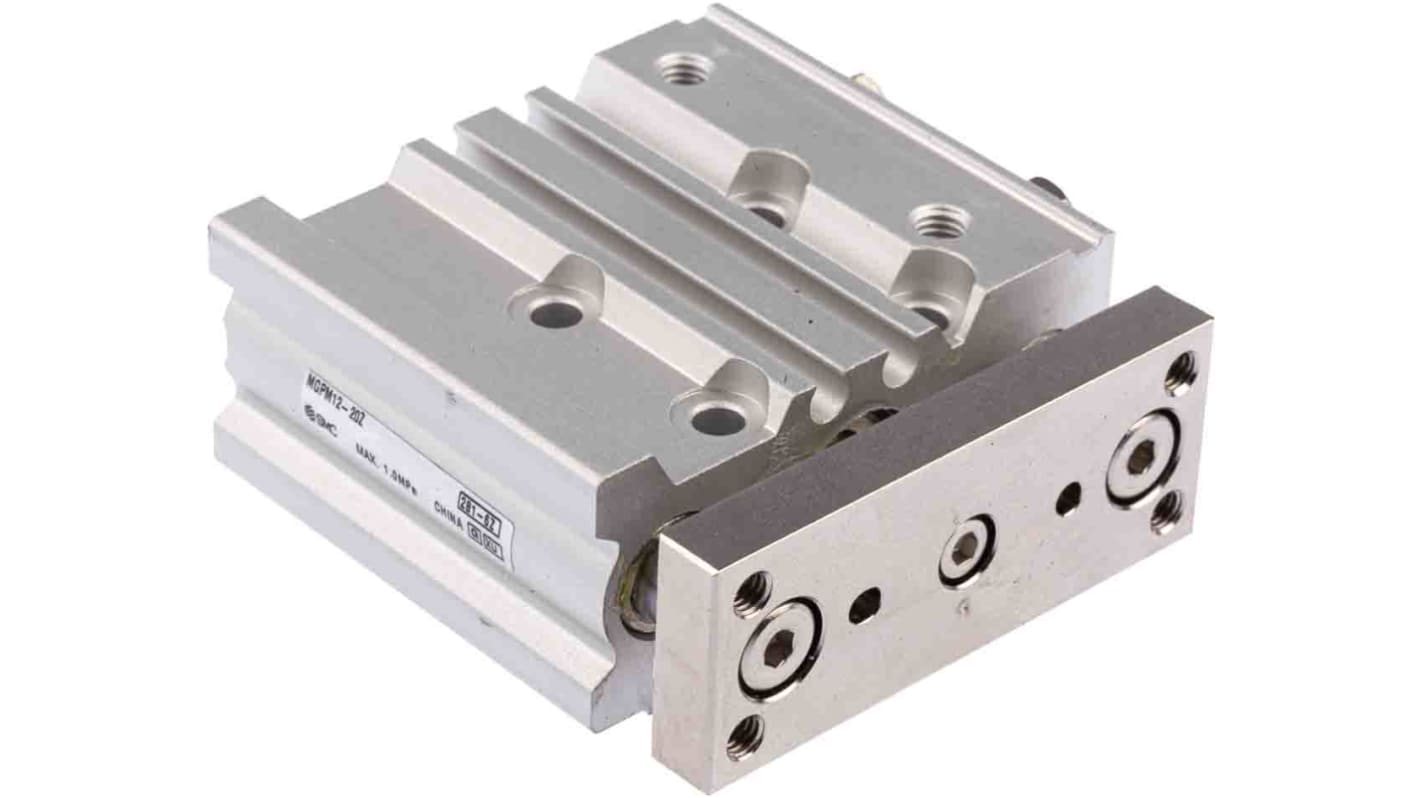

SMC MGP Series Compact Guide Cylinder, 20mm Stroke Length, 12mm Bore size - MGPM12-20Z

This Compact guide cylinder provides guided linear motion for automated systems where space is limited. It operates as a double-acting pneumatic actuator with integrated slide bearings and end cushioning, designed for high-cycle applications in industrial automation, electronics assembly and mechanical handling.

Features and Benefits:

• 1 MPa maximum operating pressure for robust pneumatic force delivery
• 500 mm/s maximum piston speed for high-speed motion requirements
• 20mm stroke for short-travel positioning tasks
• Rubber bumper cushioning on both ends to reduce shock transfer
• M5x0.8 piston-rod thread enabling fine attachment compatibility
• Slide-bearing guide for accurate lateral stability under load

Applications

• Suitable for pick-and-place stations in electronics production
• Ideal for linear positioning in robotic end-effectors
• Used for component feeding and indexing in automation lines
• Can be used for gate or clamp actuation in assembly machinery

What temperatures can it withstand during operation?

It is specified to operate between -10°C and 60°C, allowing use in typical factory environments without additional thermal control.

How Compact is the unit for machine integration?

The actuator has a low-height profile and a reduced weight of 0.234 kg to ease integration into confined assemblies.

What mounting or rod connection considerations apply?

The rod uses an Rc-standard thread sized M5x0.8, permitting common threaded fittings and straightforward mechanical attachment.

Are there industry standards relevant to its safety and design?

It conforms to recognised standards for machinery and fluid-power control, supporting compatibility with regulated industrial systems.

Note

May be used with reed switch 161-782, available in most markets.
