Microchip PIC16F1503T-I/SL, 8 bit PIC, PIC16F Microcontroller, 20 MHz, 3.5kB FLASH, 14-Pin SOIC

RS Stock No.:: 238-0661
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC16F1503T-I/SL
ผู้ผลิต:: Microchip

Microchip PIC16F1503T-I/SL, 8 bit PIC, PIC16F Microcontroller, 20 MHz, 3.5kB FLASH, 14-Pin SOIC

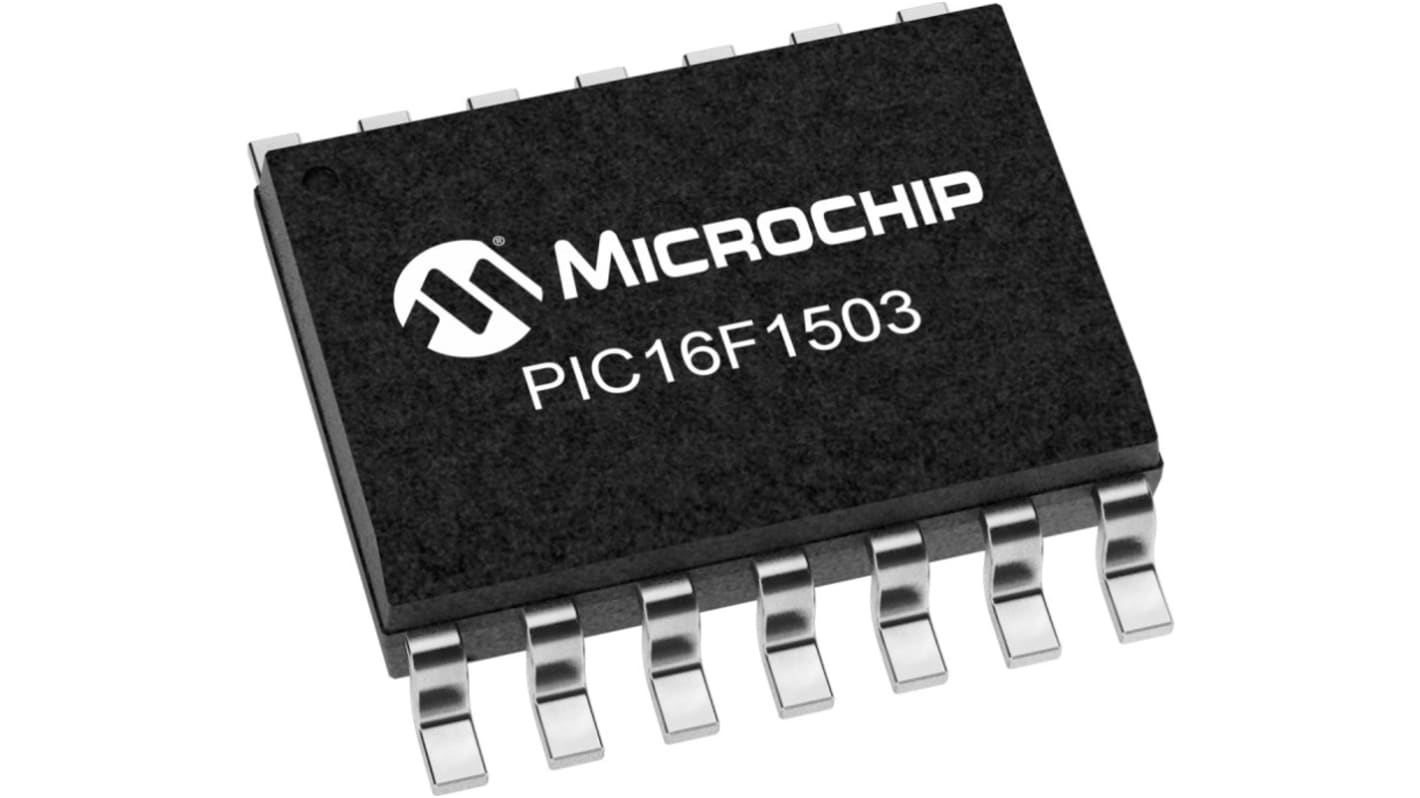

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 10 ชิ้น)*

THB367.30

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB393.00

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

2,580 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
10 - 40	THB36.73	THB367.30
50 - 90	THB35.994	THB359.94
100 - 240	THB35.274	THB352.74
250 - 990	THB34.568	THB345.68
1000 +	THB33.877	THB338.77

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 238-0661
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC16F1503T-I/SL
ผู้ผลิต:: Microchip

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Microchip
	Series	PIC16F
	Product Type	Microcontroller
	Package Type	SOIC
	Mount Type	Through Hole
	Pin Count	14
	Device Core	PIC
	Data Bus Width	8bit
	Interface Type	I2C/SPI
	Program Memory Size	3.5kB
	Maximum Clock Frequency	20MHz
	RAM Size	128bit
	Maximum Supply Voltage	5.5V
	Minimum Operating Temperature	-40°C
	Analogue Comparators	2
	Number of Programmable I/Os	12
	DACs	1 x 5 Bit
	Maximum Expanded Memory Size	8bit
	Maximum Operating Temperature	85°C
	Standards/Approvals	No
	Width	6 mm
	Length	8.65mm
	Height	1.75mm
	Minimum Supply Voltage	2.3V
	Instruction Set Architecture	RISC
	Automotive Standard	No
	Number of Timers	3
	Program Memory Type	FLASH
	ADCs	8 x 10 Bit

	เลือกทั้งหมด
	Brand Microchip
	Series PIC16F
	Product Type Microcontroller
	Package Type SOIC
	Mount Type Through Hole
	Pin Count 14
	Device Core PIC
	Data Bus Width 8bit
	Interface Type I2C/SPI
	Program Memory Size 3.5kB
	Maximum Clock Frequency 20MHz
	RAM Size 128bit
	Maximum Supply Voltage 5.5V
	Minimum Operating Temperature -40°C
	Analogue Comparators 2
	Number of Programmable I/Os 12
	DACs 1 x 5 Bit
	Maximum Expanded Memory Size 8bit
	Maximum Operating Temperature 85°C
	Standards/Approvals No
	Width 6 mm
	Length 8.65mm
	Height 1.75mm
	Minimum Supply Voltage 2.3V
	Instruction Set Architecture RISC
	Automotive Standard No
	Number of Timers 3
	Program Memory Type FLASH
	ADCs 8 x 10 Bit

Datasheet - PIC16F1503T-I/SL

The Microchip 8-Bit microcontrollers incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications. The PIC16F1503 family of microcontrollers is based upon Microchip’s enhanced mid-range core with a 16 level deep hardware stack and 49 instructions. These MCUs provide up to 5 MIPS, 3.5 Kbytes program memory with data memory of 128 bytes RAM. On board is a configurable oscillator with ±1% accuracy.

Operating speed 20 MHz clock input and 200 ns instruction cycle

Direct, indirect and relative addressing modes

Sleep current 20 nA

Operating current 30 mA

Programmable code protection

Fixed voltage reference 1.024V

5-Bit Digital-to-Analog Converter (DAC)

Microchip PIC16F1503T-I/SL, 8 bit PIC, PIC16F Microcontroller, 20 MHz, 3.5kB FLASH, 14-Pin SOIC
