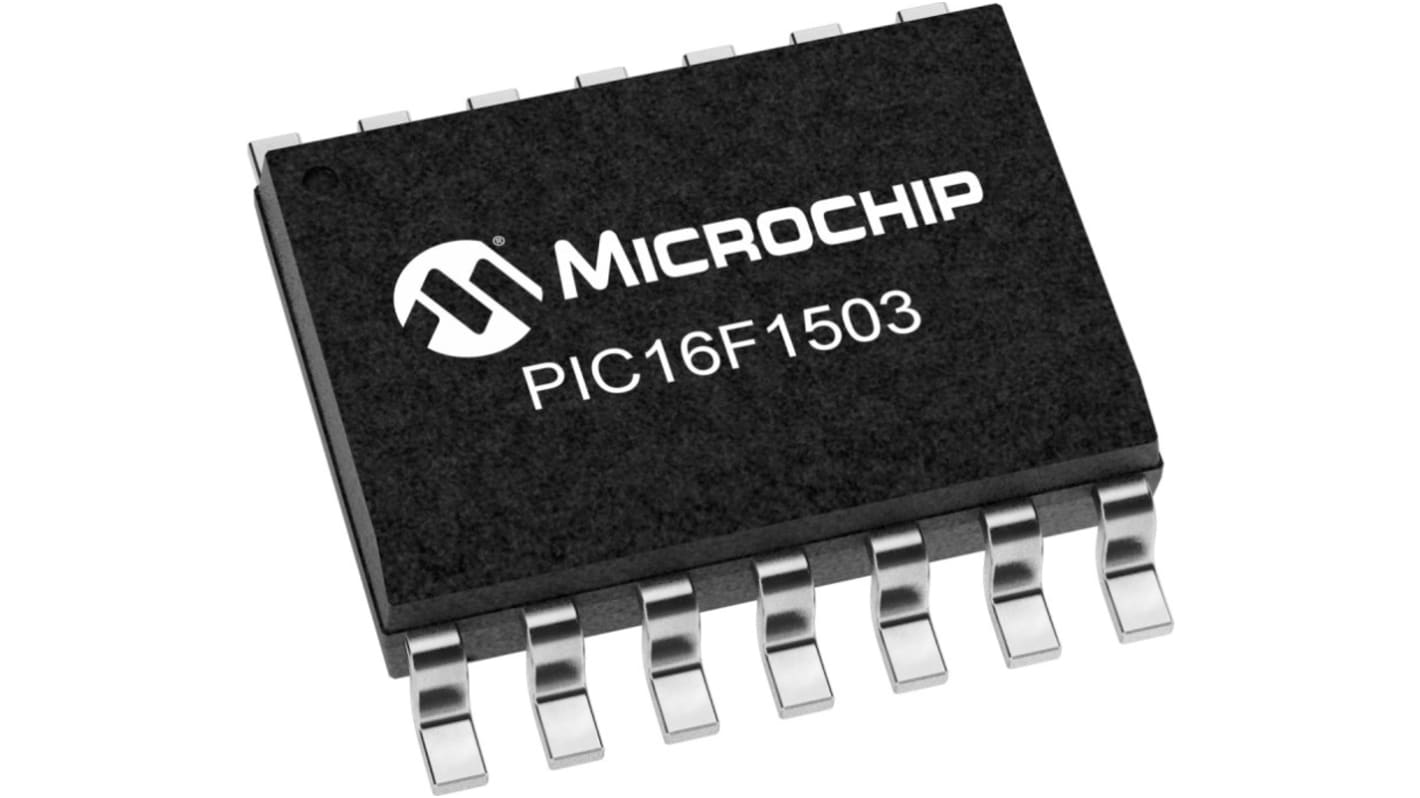

Microchip PIC16F1503T-I/SL, 8 bit PIC, PIC16F Microcontroller, 20 MHz, 3.5kB FLASH, 14-Pin SOIC

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Microcontrollers ทั้งหมด
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
238-0660
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
PIC16F1503T-I/SL
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Product Type

Microcontroller

Series

PIC16F

Package Type

SOIC

Mount Type

Through Hole

Pin Count

14

Device Core

PIC

Data Bus Width

8bit

Interface Type

I2C/SPI

Program Memory Size

3.5kB

Maximum Clock Frequency

20MHz

RAM Size

128bit

Maximum Supply Voltage

5.5V

Number of Programmable I/Os

12

Maximum Expanded Memory Size

8bit

DACs

1 x 5 Bit

Analogue Comparators

2

Minimum Operating Temperature

-40°C

Maximum Operating Temperature

85°C

Length

8.65mm

Standards/Approvals

No

Width

6 mm

Height

1.75mm

Minimum Supply Voltage

2.3V

ADCs

8 x 10 Bit

Program Memory Type

FLASH

Instruction Set Architecture

RISC

Automotive Standard

No

Number of Timers

3

The Microchip 8-Bit microcontrollers incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications. The PIC16F1503 family of microcontrollers is based upon Microchip’s enhanced mid-range core with a 16 level deep hardware stack and 49 instructions. These MCUs provide up to 5 MIPS, 3.5 Kbytes program memory with data memory of 128 bytes RAM. On board is a configurable oscillator with ±1% accuracy.

Operating speed 20 MHz clock input and 200 ns instruction cycle

Direct, indirect and relative addressing modes

Sleep current 20 nA

Operating current 30 mA

Programmable code protection

Fixed voltage reference 1.024V

5-Bit Digital-to-Analog Converter (DAC)
