SMC Vacuum Generator

RS Stock No.:: 176-5407
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: ZH13DSA-08-02-10
ผู้ผลิต:: SMC

ดู Vacuum Generators ทั้งหมด

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB1,475.41

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB1,578.69

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีสต็อกจำกัด

8 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 - 9	THB1,475.41
10 +	THB1,417.12

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 176-5407
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: ZH13DSA-08-02-10
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Vacuum Generator
	Standards/Approvals	RoHS

	เลือกทั้งหมด
	Brand SMC
	Product Type Vacuum Generator
	Standards/Approvals RoHS

COO (Country of Origin):: JP

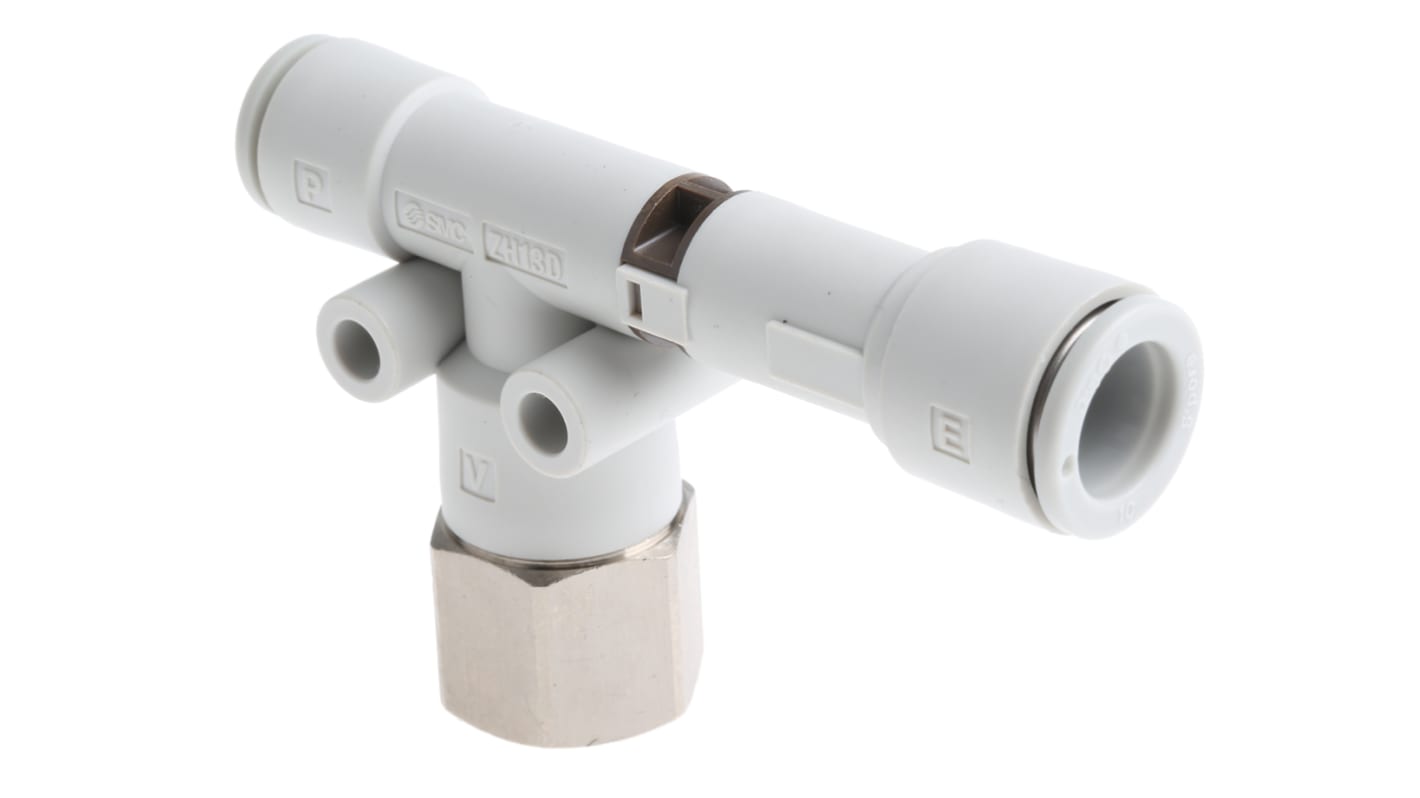

SMC Vacuum Generator, 1.3mm Nozzle Diameter - ZH13DSA-08-02-10

This vacuum generator is a Compact pneumatic ejector designed for creating negative pressure in automation systems using compressed air. It operates with one-touch and screw-in connections to integrate with standard tubing and fittings, and is intended for industrial environments where temperature ranges and material compatibility are considerations.

Features & Benefits

• Maximum vacuum -90 kPa for effective pick-and-place gripping
• Flow capacity 40 l/min ANR to support moderate throughput
• Nozzle nominal size 1.3mm for focused vacuum generation
• Pneumatic inlet one-touch Ø8 enables quick tubing connection
• Pneumatic exhaust one-touch Ø10 reduces installation time

Applications

• Suitable for end-of-arm tooling in robotic pick-and-place
• Ideal for vacuum handling of electronic components
• Used with pneumatic conveyors for lightweight part transfer
• Can be used for holding fixtures in assembly stations

What operating temperatures can it withstand?

It functions across ambient and medium temperatures from -5°C to 50°C.

Which tubing materials are compatible with the pneumatic connections?

Compatible materials include nylon, soft nylon and polyurethane tubing for the one-touch fittings.

What connections are provided for supply, vacuum and exhaust?

The product offers a one-touch Ø8 supply, a one-touch Ø10 vacuum connection and a one-touch Ø10 exhaust, with a screw-in vacuum port specified as Rc1/4 for alternate mounting.

Are silencers or mounting accessories included?

The unit can be supplied with a bracket and without a silencer in certain configurations or supplied without additional accessories for boxed variants.
