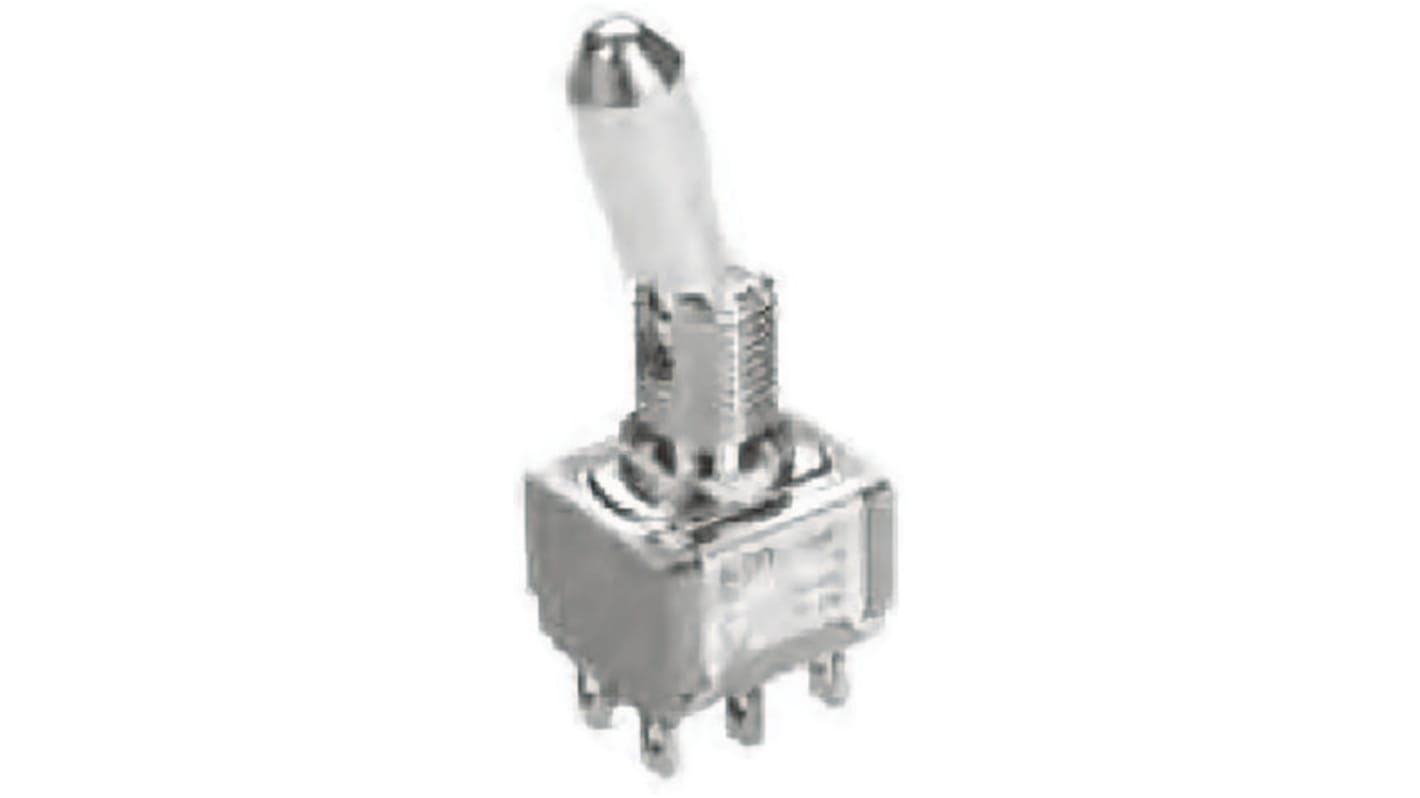

TE Connectivity Toggle Switch, Panel Mount, On-On, DPDT, Solder Terminal, 120 V ac, 28V dc

RS Stock No.:: 165-1024
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 1825138-3
ผู้ผลิต / Manufacturer:: TE Connectivity

TE Connectivity Toggle Switch, Panel Mount, On-On, DPDT, Solder Terminal, 120 V ac, 28V dc

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

100 มีของพร้อมจัดส่งภายใน (In stock for delivery within) 4-6 วันทำการ (working days)

เพิ่ม / Added

ราคา / Price Each (In a Bag of 100)

THB215.542

(exc. VAT)

THB230.63

(inc. VAT)

Units	Per unit	Per Bag*
100 - 100	THB215.542	THB21,554.20
200 - 300	THB210.80	THB21,080.00
400 +	THB206.273	THB20,627.30
*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 165-1024
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 1825138-3
ผู้ผลิต / Manufacturer:: TE Connectivity

COO (Country of Origin):: CN

ข้อมูลทางเทคนิค / Technical Data Sheets

Gemini A Series Toggle Switch Double Pole 2 Position Drawing

Build or Request PCB Symbol & Footprint

ล็อกอินเพื่อดูโมเดล CAD

Legislation and Compliance

COO (Country of Origin):: CN

รายละเอียดสินค้า / Product Details

Panel Mount Toggle Switches - Gemini A Series

Break before make contact timing
Epoxy sealed terminals
Stainless steel frame with brass tin plated solder support

For products that are Customized and under Non-cancellable & Non-returnable, Sales & Conditions apply.

คุณสมบัติ / Specifications

คุณสมบัติ	Value
Contact Configuration	DPDT
Switch Operation	On-On
Contact Current Rating	5 A @ 28 V dc
Mounting Type	Panel Mount
Terminal Type	Solder
Actuator Length	14.71mm
Actuator Material	Phenolic
Voltage Rating	120 V ac, 28V dc
Contact Resistance	10mΩ
Contact Material	Silver Plated Copper
Operating Temperature Range	-30 → +85°C
Minimum Operating Temperature	-30°C
Maximum Operating Temperature	+85°C
