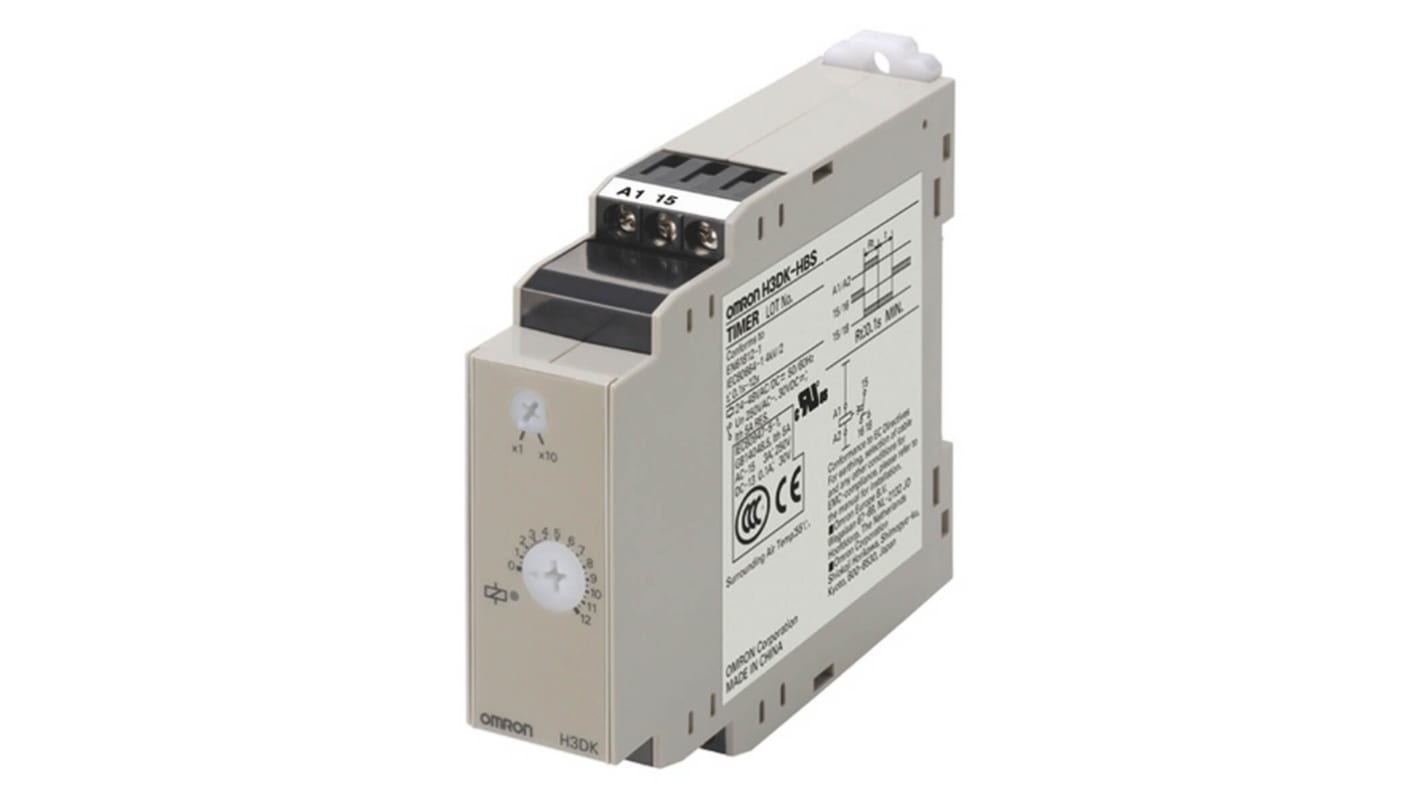

Omron DIN Rail Timer Relay, 2-Contact, 24 → 48 V ac/dc 24V ac, 48 V ac, 0.1 → 12 s, 1-Function, SPDT

RS Stock No.:: 264-1638
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3DK-HBS 24-48VAC/DC
ผู้ผลิต:: Omron

Omron DIN Rail Timer Relay, 2-Contact, 24 → 48 V ac/dc 24V ac, 48 V ac, 0.1 → 12 s, 1-Function, SPDT

ยอดรวมย่อย (1 ชิ้น)*

THB3,578.62

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB3,829.12

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

225 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB3,578.62

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 264-1638
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3DK-HBS 24-48VAC/DC
ผู้ผลิต:: Omron

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Omron
	Product Type	Timer Relay
	Mount Type	DIN Rail
	Time Range	0.1 → 12 s
	Number of Contacts	2
	Number of Timer Functions	1
	Contact Configuration	SPDT
	IP Rating	IP30
	Minimum Operating Temperature	-20°C
	Contact Current	5A
	Supply DC Voltage	24 → 48 V ac/dc
	Supply AC Voltage	24V ac, 48V ac
	Maximum Operating Temperature	55°C
	Mode	OFF Delay
	Terminal Type	Screw
	Standards/Approvals	cURus (UL 508 CSA C22.2 No. 14), EN 61812-1, IEC 60664-1 4 kV/2, EN 50274

	เลือกทั้งหมด
	Brand Omron
	Product Type Timer Relay
	Mount Type DIN Rail
	Time Range 0.1 → 12 s
	Number of Contacts 2
	Number of Timer Functions 1
	Contact Configuration SPDT
	IP Rating IP30
	Minimum Operating Temperature -20°C
	Contact Current 5A
	Supply DC Voltage 24 → 48 V ac/dc
	Supply AC Voltage 24V ac, 48V ac
	Maximum Operating Temperature 55°C
	Mode OFF Delay
	Terminal Type Screw
	Standards/Approvals cURus (UL 508 CSA C22.2 No. 14), EN 61812-1, IEC 60664-1 4 kV/2, EN 50274

Datasheet - H3DK-HBS 24-48VAC/DC

Omron Timer Relay, 0.1 to 12s Time Range, 24to48V Supply Voltage - H3DK-HBS 24-48VAC/DC

This timer relay provides time-delay control for industrial automation and control systems, operating from a low-voltage supply in AC or DC installations. Designed for panel or rail-mounted use, it offers single-function timing with configurable delay to control circuits in electrical and mechanical equipment.

Features and Benefits:

• SPDT contact arrangement for single-pole switching capability
• 5A switching capacity suitable for moderate control loads
• Time adjustment from 0.1–12s for precise delay settings
• DIN rail mounting for fast panel installation
• Screw terminals for secure wiring connections
• IP30 enclosure rating for protected indoor electrical environments

Applications

• Suitable for sequencing of control circuits in automation panels
• Ideal for motor start/stop delay in machinery control systems
• Used for timed relay logic in process control installations
• Can be used for interlocking and safety delay functions
• Suitable for retrofit into existing DIN rail distribution boards

What supply voltages will the unit accept?

It accepts 24–48V in both AC and DC forms, allowing flexible integration with common control supplies.

How many timer functions can be configured?

The device provides a single timing function, configured to deliver one repeatable time-delay behaviour.

What environmental temperature range is suitable for operation?

The relay is rated to operate between −20°C and 55°C, covering typical indoor industrial ambient conditions.

Which standards and approvals relate to insulation and safety?

It conforms to multiple international standards addressing functional timing, insulation withstand, and industrial relay safety.
