Omron H3YN Series DIN Track Solid State Timer, 4-Contact, 125 V dc 24V ac, 0.1 min to 10 h, Multifunction-Function, 4

RS Stock No.:: 106-6268
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-41-B DC24
ผู้ผลิต:: Omron

Omron H3YN Series DIN Track Solid State Timer, 4-Contact, 125 V dc 24V ac, 0.1 min to 10 h, Multifunction-Function, 4

ยอดรวมย่อย (1 ชิ้น)*

THB3,310.70

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB3,542.45

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

หมดสต็อกชั่วคราว

จะส่งได้หลังจากวันที่ 12 ตุลาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB3,310.70

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 106-6268
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-41-B DC24
ผู้ผลิต:: Omron

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Omron
	Product Type	Solid State Timer
	Function	Timer
	Mount Type	DIN Track
	Time Range	0.1 min to 10 h
	Number of Contacts	4
	Number of Timer Functions	Multifunction
	Switching Voltage	250V ac
	Contact Configuration	4 NO/4 NC
	IP Rating	IP40
	Supply AC Voltage	24V ac
	Contact Current	3A
	Supply DC Voltage	125 V dc
	Minimum Operating Temperature	-10°C
	Maximum Operating Temperature	55°C
	Mode	Multifunction
	Terminal Type	Push-in
	Standards/Approvals	EN 61812-1, UL 508, IEC 60664-1, CSA C22.2 No. 14, Lloyds, CCC, CE
	Width	56.6mm
	Height	28mm
	Length	21.5mm
	Series	H3YN

	เลือกทั้งหมด
	Brand Omron
	Product Type Solid State Timer
	Function Timer
	Mount Type DIN Track
	Time Range 0.1 min to 10 h
	Number of Contacts 4
	Number of Timer Functions Multifunction
	Switching Voltage 250V ac
	Contact Configuration 4 NO/4 NC
	IP Rating IP40
	Supply AC Voltage 24V ac
	Contact Current 3A
	Supply DC Voltage 125 V dc
	Minimum Operating Temperature -10°C
	Maximum Operating Temperature 55°C
	Mode Multifunction
	Terminal Type Push-in
	Standards/Approvals EN 61812-1, UL 508, IEC 60664-1, CSA C22.2 No. 14, Lloyds, CCC, CE
	Width 56.6mm
	Height 28mm
	Length 21.5mm
	Series H3YN

Datasheet

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: CN

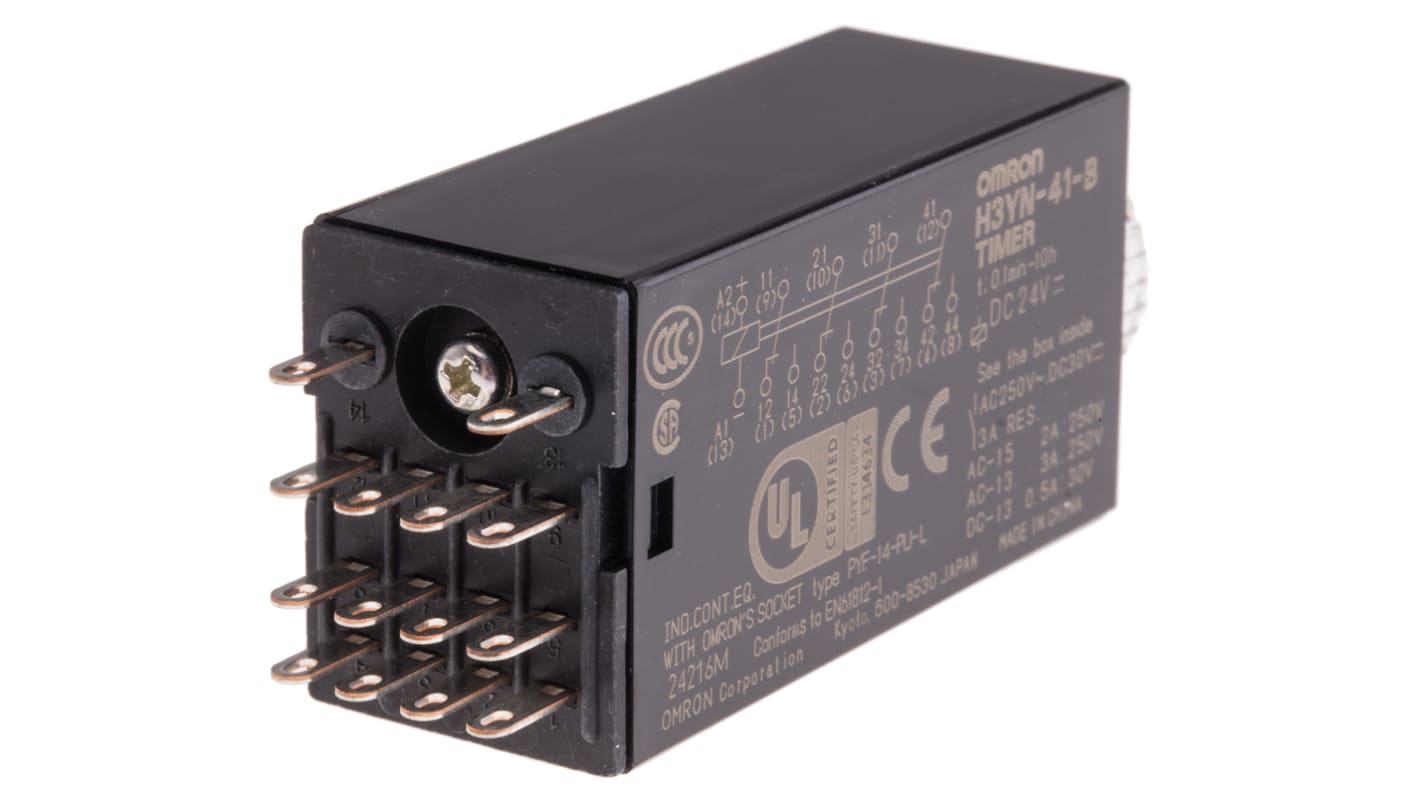

Omron H3YN Series Solid State Timer, 0.1m inch to 10h Time Range, 3A Contact Current - H3YN-41-B DC24

This solid-state timer is a multifunction control device designed for industrial automation and electrical systems. It provides selectable timing operations across a wide span to manage sequencing, delays and cyclic control. The unit mounts on a DIN rail and offers a push-in Terminal arrangement for Rapid wiring in panels and control cabinets.

Features and Benefits:

• Time range 0.1 min-10 h provides precise timing flexibility
• Four NO and four NC contacts deliver versatile switching options
• 3 A contact rating supports moderate load switching
• 250V AC switching capability handles common control voltages
• IP40 enclosure rating allows protected indoor panel installation
• Multifunction design replaces multiple single-function timers

Applications

• Suitable for sequencing control in PLC-assisted machinery
• Ideal for delay-on and interval timing in conveyor systems
• Used for cyclic output control in test rigs and endurance benches
• Can be used for staged power control in HVAC and plant systems
• Used with relay logic in electrical distribution panels

What supply voltages can it accept for AC and DC systems?

It accepts 24V AC for AC-supplied installations and up to 125V DC for DC-supplied circuits.

How is the timer mounted and connected within control panels?

It clips to a DIN rail and uses push-in terminals for tool-free conductor insertion and secure retention.

What ambient temperatures are suitable for reliable operation?

It operates safely between -10 °C and 55 °C, accommodating typical indoor industrial environments.

Which standards approvals does it meet relevant to industrial installations?

It conforms to recognised electrical and safety standards including EN 61812-1, UL 508, IEC 60664-1, CSA C22.2 No.14, Lloyd’s and CE.

What physical form factor should installers expect for panel layout planning?

The Compact unit is 56.6mm wide, 28mm high and 21.5mm long, enabling space-efficient mounting.
