Omron H3YN Series DIN Track Solid State Timer, 4-Contact, 125 V dc 12V ac, 0.1 s to 10 min, Multifunction-Function, 4

RS Stock No.:: 106-6262
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-4-B DC12
ผู้ผลิต:: Omron

Omron H3YN Series DIN Track Solid State Timer, 4-Contact, 125 V dc 12V ac, 0.1 s to 10 min, Multifunction-Function, 4

ยอดรวมย่อย (1 ชิ้น)*

THB3,323.88

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB3,556.55

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

3 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB3,323.88

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 106-6262
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-4-B DC12
ผู้ผลิต:: Omron

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Omron
	Product Type	Solid State Timer
	Function	Timer
	Mount Type	DIN Track
	Time Range	0.1 s to 10 min
	Number of Contacts	4
	Switching Voltage	250V ac
	Number of Timer Functions	Multifunction
	Contact Configuration	4 NO/4 NC
	IP Rating	IP40
	Supply DC Voltage	125 V dc
	Minimum Operating Temperature	-10°C
	Supply AC Voltage	12V ac
	Contact Current	3A
	Mode	Multifunction
	Maximum Operating Temperature	55°C
	Terminal Type	Push-in
	Length	21.5mm
	Height	28mm
	Standards/Approvals	EN 61812-1, Lloyds, IEC 60664-1, CSA C22.2 No. 14, CCC, UL 508, CE
	Width	56.6mm
	Series	H3YN

	เลือกทั้งหมด
	Brand Omron
	Product Type Solid State Timer
	Function Timer
	Mount Type DIN Track
	Time Range 0.1 s to 10 min
	Number of Contacts 4
	Switching Voltage 250V ac
	Number of Timer Functions Multifunction
	Contact Configuration 4 NO/4 NC
	IP Rating IP40
	Supply DC Voltage 125 V dc
	Minimum Operating Temperature -10°C
	Supply AC Voltage 12V ac
	Contact Current 3A
	Mode Multifunction
	Maximum Operating Temperature 55°C
	Terminal Type Push-in
	Length 21.5mm
	Height 28mm
	Standards/Approvals EN 61812-1, Lloyds, IEC 60664-1, CSA C22.2 No. 14, CCC, UL 508, CE
	Width 56.6mm
	Series H3YN

Datasheet

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: CN

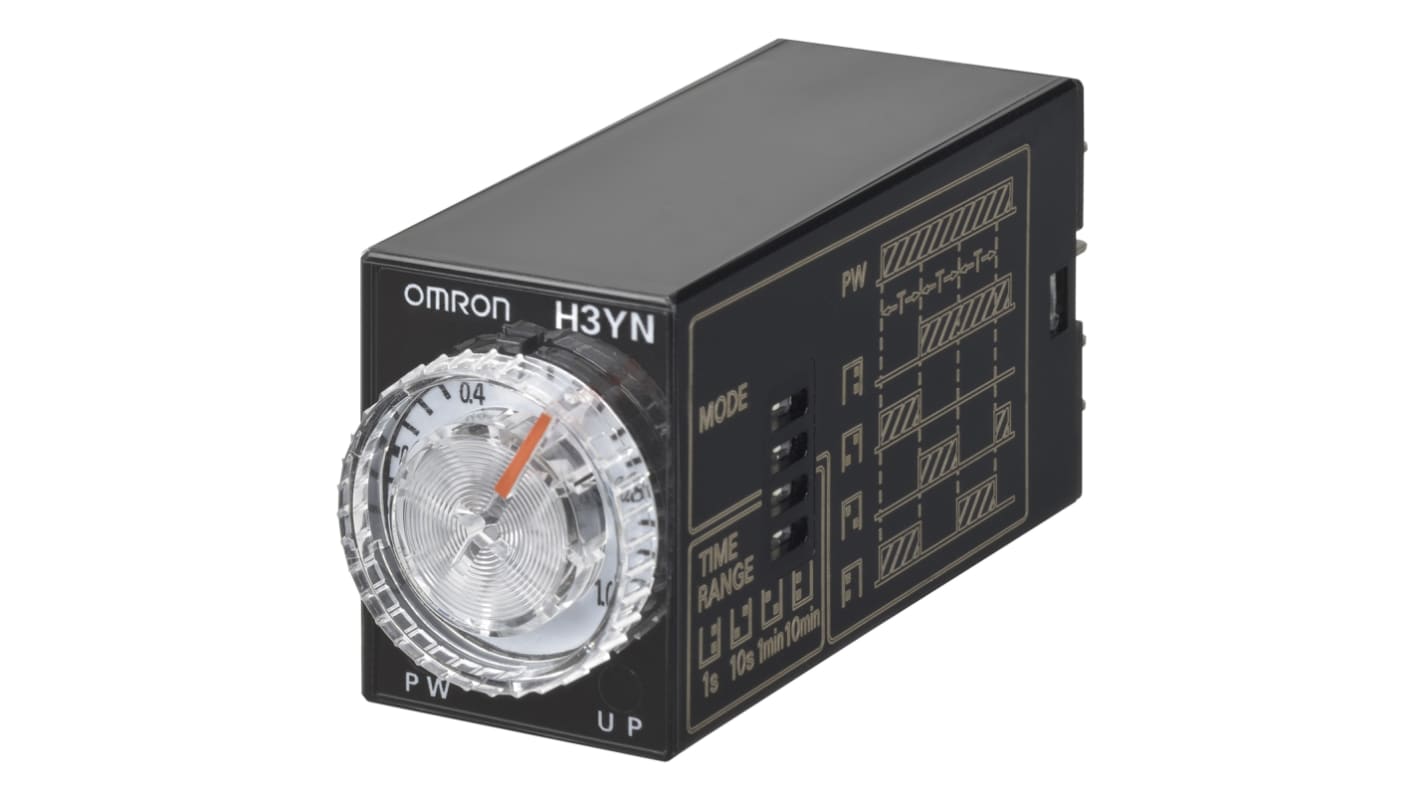

Omron H3YN Series Solid State Timer, 0.1s to 10m in Time Range, 4NO/4NC Contact Configuration - H3YN-4-B DC12

This solid-state timer is a multifunction timing relay designed for control panels and DIN-rail systems in industrial settings. It provides electronic timing functions across a practical interval and connects via push-in terminals for streamlined installation. The device is intended for automation, electrical and mechanical applications requiring repeatable timing control with modest contact ratings.

Features and Benefits:

• Time range 0.1s-10 min for fine adjustment of cycle durations
• Four changeover contacts offering 4NO/4NC for versatile switching
• Contact current 3 A enabling control of small loads directly
• Accepts 12V AC and 125V DC supplies for flexible wiring options
• Switching capability to 250V AC for integration with common mains circuits
• IP40 protection rating suitable for enclosed panel environments

Applications

• Suitable for sequencing control in assembly machinery
• Ideal for timer functions in HVAC control cabinets
• Used for delay and repeat cycles in conveyor systems
• Can be used for timed control of industrial indicators and relays

What mounting method does it use and how does that affect installation?

It mounts on a DIN rail which allows Rapid rail-mounted installation and simple repositioning within control enclosures.

What environmental temperature range can it operate within?

It functions between -10°C and 55°C, accommodating most indoor industrial ambient conditions.

How are connections MADE to the unit?

Terminals use a push-in system enabling tool-free wire insertion and secure electrical contact.

What standards does the device meet for electrical and safety compatibility?

It complies with EN 61812-1, IEC 60664-1, UL508, CSA C22.2 No.14, CCC and has Lloyd’s and CE approvals.
