STMicroelectronics Switching Regulator, Surface, 5 V Output Voltage, 300 mA Output Current, 1 Outputs

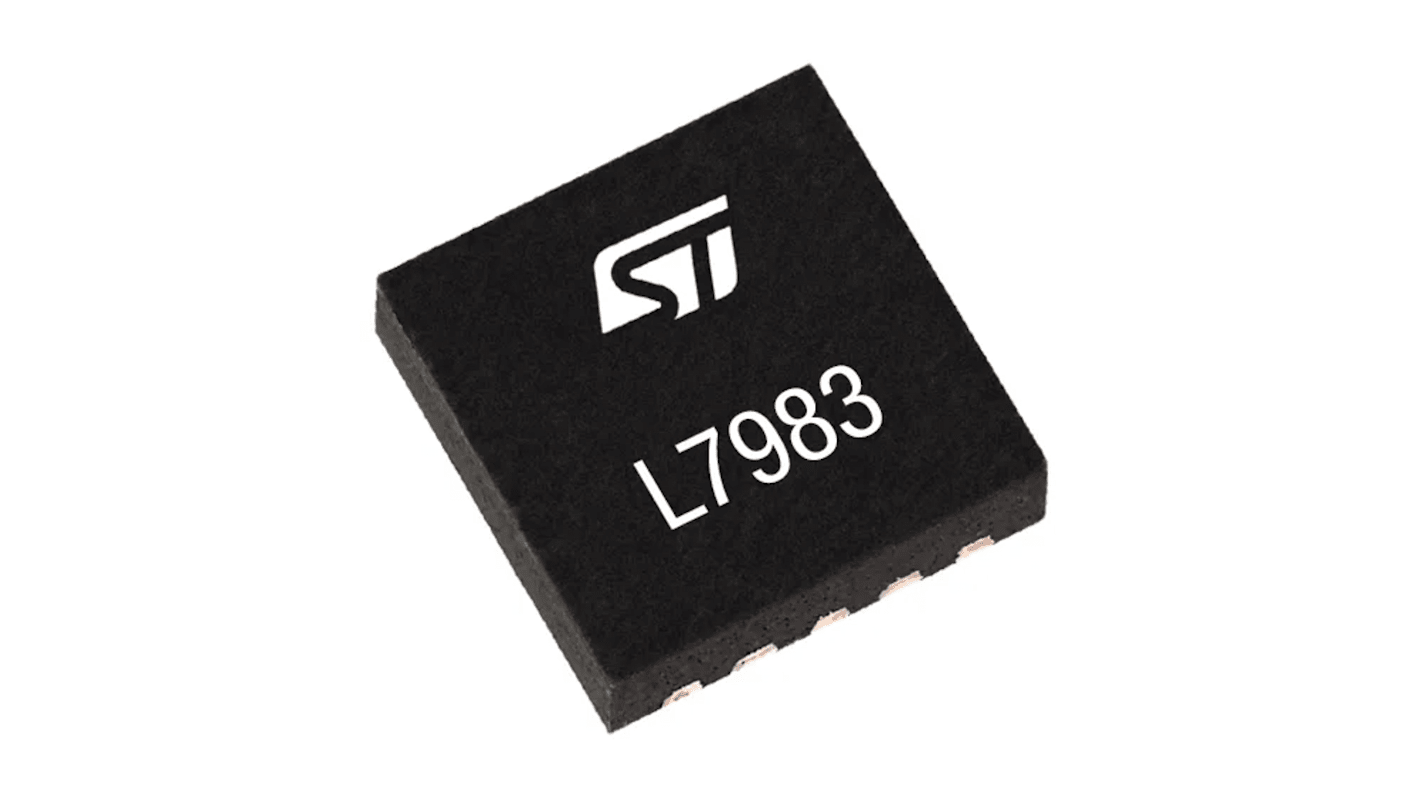

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Switching Regulators ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 5 ชิ้น)*

THB417.72

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB446.96

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • 1,205 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
ต่อแพ็ค*
5 - 745THB83.544THB417.72
750 - 1495THB81.456THB407.28
1500 +THB80.202THB401.01

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
210-8284
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
L7983PUR
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Product Type

Switching Regulator

Output Voltage 1

5 V

Output Current

300mA

Mount Type

Surface

Number of Outputs

1

Maximum Operating Temperature

150°C

Minimum Operating Temperature

-40°C

Series

L7983

Number of Pins

10

Output Voltage 2

3.3V

Package Type

DFN

Width

3 mm

Depth

0.8mm

Standards/Approvals

RoHS

Length

3.3mm

Maximum Input Voltage

60V dc

Minimum Input Voltage

60V dc

The L7983 device is a step-down monolithic switching regulator able to deliver up to 300 mA DC based on peak current mode architecture.

The output voltage adjustability ranges from 0.85 V to VIN. The wide input voltage range and adjustable UVLO threshold meet the specification for the 12 V, 24 V and 48 V industrial bus standards.

The “Low Consumption Mode” (LCM) is designed for applications active during idle mode, so it maximizes the efficiency at light load with controlled output voltage ripple. The “Low Noise Mode” (LNM) makes the switching frequency constant overload current range, meeting the low noise application specification. The L7983 supports dynamic LCM to LNM transition.

The soft-start time is internally fixed and the output voltage supervisor manages the reset phase for any digital load (microcontroller, FPGA, etc.).

The internal compensation network features high noise immunity, simple design and saves on the component cost.

The RST open collector output can also implement output voltage sequencing during the power-up phase.

The synchronous rectification, designed for high efficiency at medium - heavy load, and the high switching frequency capability make the size of the application compact.

Pulse-by-pulse current sensing on both power elements implements an effective constant current protection.

  • 3.5 V to 60 V operating input voltage

  • Fixed output voltage (3.3 V and 5 V) or adjustable from 0.85 V to VIN

  • 300 mA DC output current

  • Dynamic low consumption mode to low noise mode selection

  • 10 μA operating quiescent current (L7983PU33R, VIN>24V,LCM

  • 2.3 μA shutdown current

  • 200 kHz to 2.2 MHz programmable switching frequency

  • Optional spread spectrum (dithering)

  • Internal soft-start

  • Enable / adjustable UVLO threshold

  • Synchronization to external clock

  • Internal compensation network

  • Internal current limiting

  • Overvoltage protection

  • Output voltage sequencing

  • Thermal shutdown
