onsemi NCP1239KD65R2G 5 PWM Controller, 65 kHz 35 V 7-Pin, SOIC
- RS Stock No.:
- 178-4660
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- NCP1239KD65R2G
- ผู้ผลิต:
- onsemi

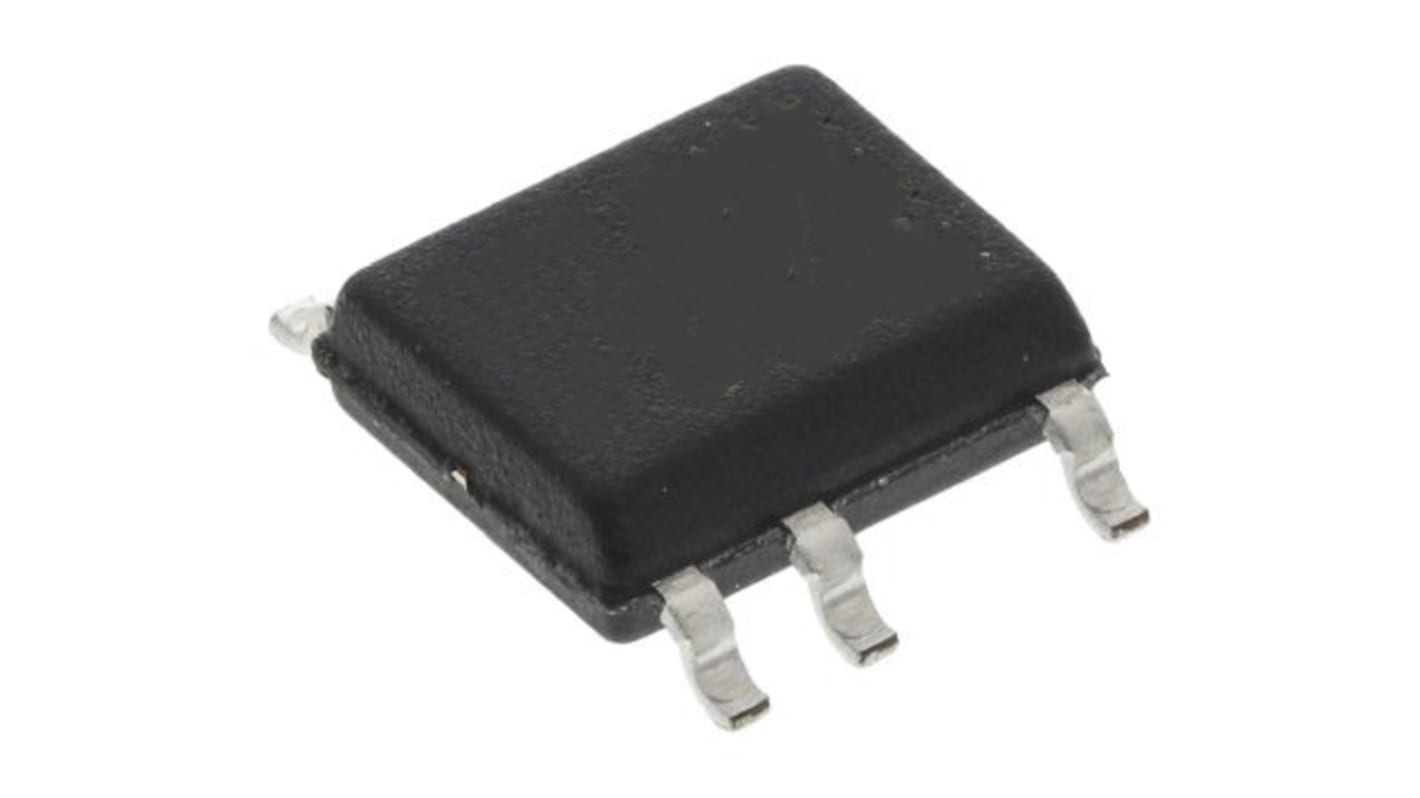

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 แพ็ค แพ็คละ 10 ชิ้น)*
THB206.61
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB221.07
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
หมดสต็อกชั่วคราว
- จะส่งได้หลังจากวันที่ 07 กันยายน 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อแพ็ค* |
|---|---|---|
| 10 - 620 | THB20.661 | THB206.61 |
| 630 - 1240 | THB20.145 | THB201.45 |
| 1250 + | THB19.835 | THB198.35 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 178-4660
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- NCP1239KD65R2G
- ผู้ผลิต:
- onsemi
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | onsemi | |
| Product Type | PWM Controller | |
| Maximum Switching Frequency | 65kHz | |
| Output Voltage | 16 V | |
| Output Current | 500mA | |
| Zero Power Detection | No | |
| Number of Outputs | 5 | |
| Mount Type | Surface | |
| Package Type | SOIC | |
| Maximum Supply Voltage | 35V | |
| Pin Count | 7 | |
| Topology | Flyback | |
| Maximum Duty Cycle | 84% | |
| PWM Controller Type | Current Mode | |
| Maximum Operating Temperature | 150°C | |
| Height | 1.5mm | |
| Length | 5mm | |
| Series | NCP | |
| Standards/Approvals | No | |
| Width | 4 mm | |
| Automotive Standard | No | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand onsemi | ||
Product Type PWM Controller | ||
Maximum Switching Frequency 65kHz | ||
Output Voltage 16 V | ||
Output Current 500mA | ||
Zero Power Detection No | ||
Number of Outputs 5 | ||
Mount Type Surface | ||
Package Type SOIC | ||
Maximum Supply Voltage 35V | ||
Pin Count 7 | ||
Topology Flyback | ||
Maximum Duty Cycle 84% | ||
PWM Controller Type Current Mode | ||
Maximum Operating Temperature 150°C | ||
Height 1.5mm | ||
Length 5mm | ||
Series NCP | ||
Standards/Approvals No | ||
Width 4 mm | ||
Automotive Standard No | ||
- COO (Country of Origin):
- PH
The NCP1239 is a fixed-frequency current-mode controller featuring a high-voltage start-up current source to provide a quick and lossless power-on sequence. This function greatly simplifies the design of the auxiliary supply and the VCC capacitor by activating the internal start-up current source to supply the controller during start-up, transients, latch, stand-by etc. With a supply range up to 35 V, the controller hosts a jittered 65 or 100-kHz switching circuitry operated in peak current mode control.
Fixed-Frequency 65-kHz or 100-kHz Current-Mode Control Operation
Frequency Foldback Down to 26 kHz and Skip Mode to Maximize Performance in Light Load Conditions
Adjustable Over Power Protection (OPP) Circuit
High-Voltage Current Source with Brown-Out (BO) Detection
Internal Slope Compensation
Internal Fixed Soft-Start
Frequency Jittering in Normal and Frequency Foldback Modes
64-ms Timer-Based Short-Circuit Protection with Auto-Recovery or Latched Operation
