SMC Pneumatic Guided Cylinder - Series MGP 16mm Bore, MGP Series, 25 mm Double Acting Acting

RS Stock No.:: 270-4178
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM16-25Z
ผู้ผลิต:: SMC

SMC Pneumatic Guided Cylinder - Series MGP 16mm Bore, MGP Series, 25 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB7,712.82

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB8,252.72

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

1 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 4 ชิ้นจะส่งได้หลังจากวันที่ 09 พฤศจิกายน 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB7,712.82

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 270-4178
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPM16-25Z
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Pneumatic Guided Cylinder
	Bore Diameter	16mm
	Series	MGP
	Action Type	Double Acting
	Maximum Operating Pressure	1 Mpa
	Piston Rod Thread Standard	Rc
	Guide Type	Slide Bearing
	Piston Rod Thread Size	M5 x 0.8
	Maximum Piston Speed	500mm/s
	Rod Type	Single
	Maximum Operating Temperature	60°C
	Standards/Approvals	RoHS
	Weight	350g
	Stroke Length	25mm
	Model Number	Series MGP

	เลือกทั้งหมด
	Brand SMC
	Product Type Pneumatic Guided Cylinder
	Bore Diameter 16mm
	Series MGP
	Action Type Double Acting
	Maximum Operating Pressure 1 Mpa
	Piston Rod Thread Standard Rc
	Guide Type Slide Bearing
	Piston Rod Thread Size M5 x 0.8
	Maximum Piston Speed 500mm/s
	Rod Type Single
	Maximum Operating Temperature 60°C
	Standards/Approvals RoHS
	Weight 350g
	Stroke Length 25mm
	Model Number Series MGP

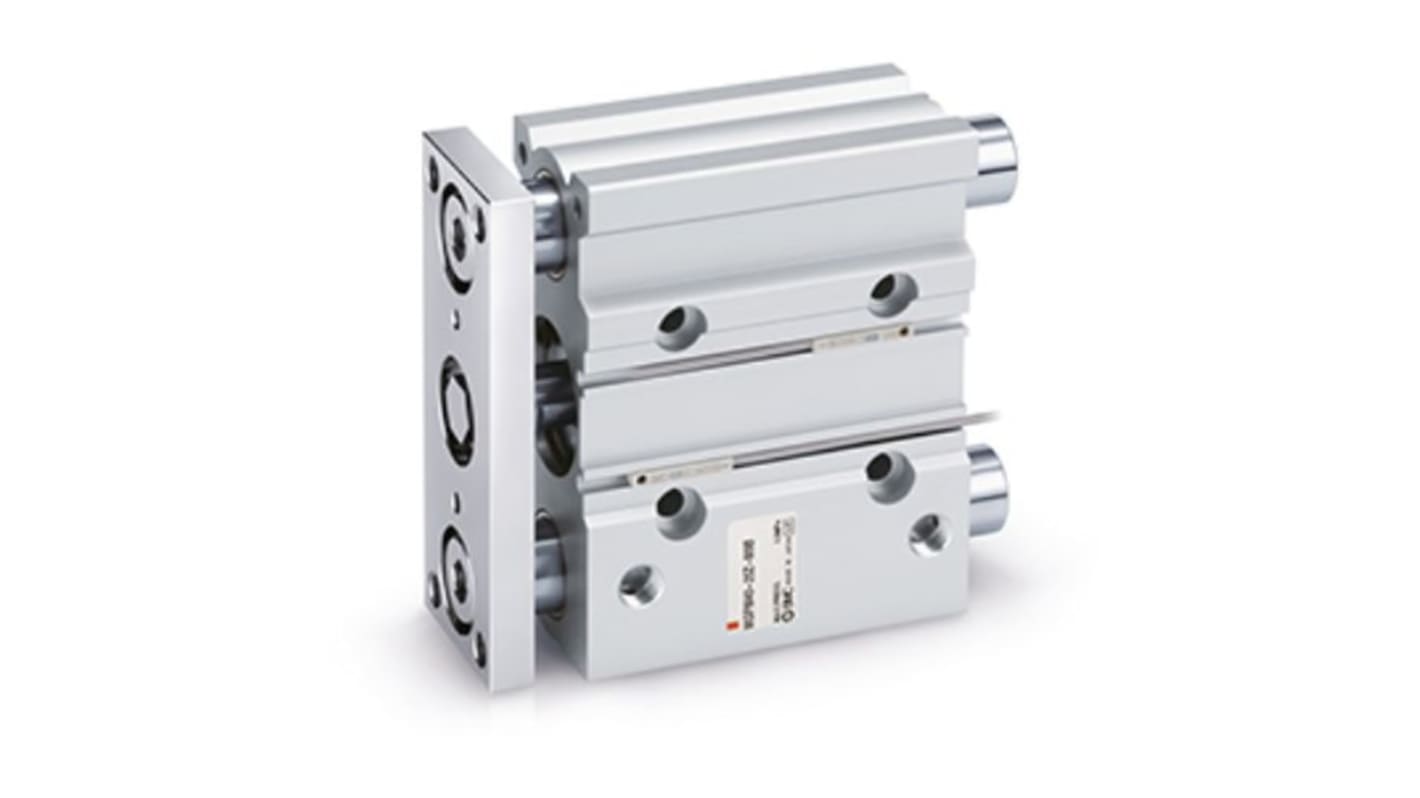

SMC MGP Series Compact Guide Cylinder, 16mm Bore size, 25mm Stroke Length - MGPM16-25Z

This Compact guide cylinder is a Compact pneumatic actuator designed to provide guided linear motion with integrated slide support for applications requiring controlled, short-stroke movement. It operates as a double-acting cylinder and is suited to installations where guided rod guidance and consistent cushioning at both ends are required.

Features and Benefits:

• 16mm bore offers Compact force density for constrained spaces
• 25mm stroke delivers short, repeatable travel for precise positioning
• Slide bearing guide reduces lateral play for accurate motion control
• Rubber bumpers on both ends minimise impact and noise during deceleration
• Rated for 1MPa to sustain typical industrial pneumatic pressures
• Maximum piston speed 500mm/s supports Rapid cycle requirements

Applications

• Suitable for pick-and-place tasks in automation cells
• Ideal for component feed alignment in electronics assembly
• Used for actuation of switches and small mechanisms in electrical panels
• Can be used for positioning jigs in mechanical assembly stations

What thread specification does the piston rod use for end fittings?

The rod incorporates an M5x0.8 threaded end compatible with commonly available small fittings and sensors.

How does the cushioning affect lifecycle in repetitive duty?

Rubber bumpers at both ends absorb shock at stroke end-points, reducing Peak impact loads on the guide and rod during frequent reciprocation.

What temperature range can it tolerate in typical operation?

The unit is specified to operate up to 60°C, allowing use in many standard industrial environments without special cooling.

Are there restrictions on mounting orientation due to the rod type?

The single-rod configuration with slide-bearing guidance permits versatile mounting orientations, though load direction and guidance requirements should be considered during integration.

What approvals or environmental standards does it meet?

It is compliant with RoHS requirements for restricted substances in electrical and electronic equipment.
