SMC Guide Cylinder - 16mm Bore, MGP Series, 40 mm Double Acting Acting

RS Stock No.:: 235-3271
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPL16-40Z
ผู้ผลิต:: SMC

SMC Guide Cylinder - 16mm Bore, MGP Series, 40 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB13,366.16

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB14,301.79

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

2 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 2 ชิ้นจะส่งได้หลังจากวันที่ 18 กันยายน 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB13,366.16

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 235-3271
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: MGPL16-40Z
ผู้ผลิต:: SMC

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	SMC
	Product Type	Guide Cylinder
	Bore Diameter	16mm
	Series	MGP
	Action Type	Double Acting
	Maximum Operating Pressure	1 Mpa
	Cushioning Type	Rubber Bumper
	Body Material	Aluminium Alloy
	Guide Type	Ball Bushing
	Rod Type	Double Acting
	Maximum Piston Speed	500mm/s
	Minimum Operating Temperature	-10°C
	Piston Rod Thread Size	M5 x 0.8
	Maximum Operating Temperature	60°C
	Weight	479g
	Standards/Approvals	No
	Stroke Length	40mm

	เลือกทั้งหมด
	Brand SMC
	Product Type Guide Cylinder
	Bore Diameter 16mm
	Series MGP
	Action Type Double Acting
	Maximum Operating Pressure 1 Mpa
	Cushioning Type Rubber Bumper
	Body Material Aluminium Alloy
	Guide Type Ball Bushing
	Rod Type Double Acting
	Maximum Piston Speed 500mm/s
	Minimum Operating Temperature -10°C
	Piston Rod Thread Size M5 x 0.8
	Maximum Operating Temperature 60°C
	Weight 479g
	Standards/Approvals No
	Stroke Length 40mm

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: CN

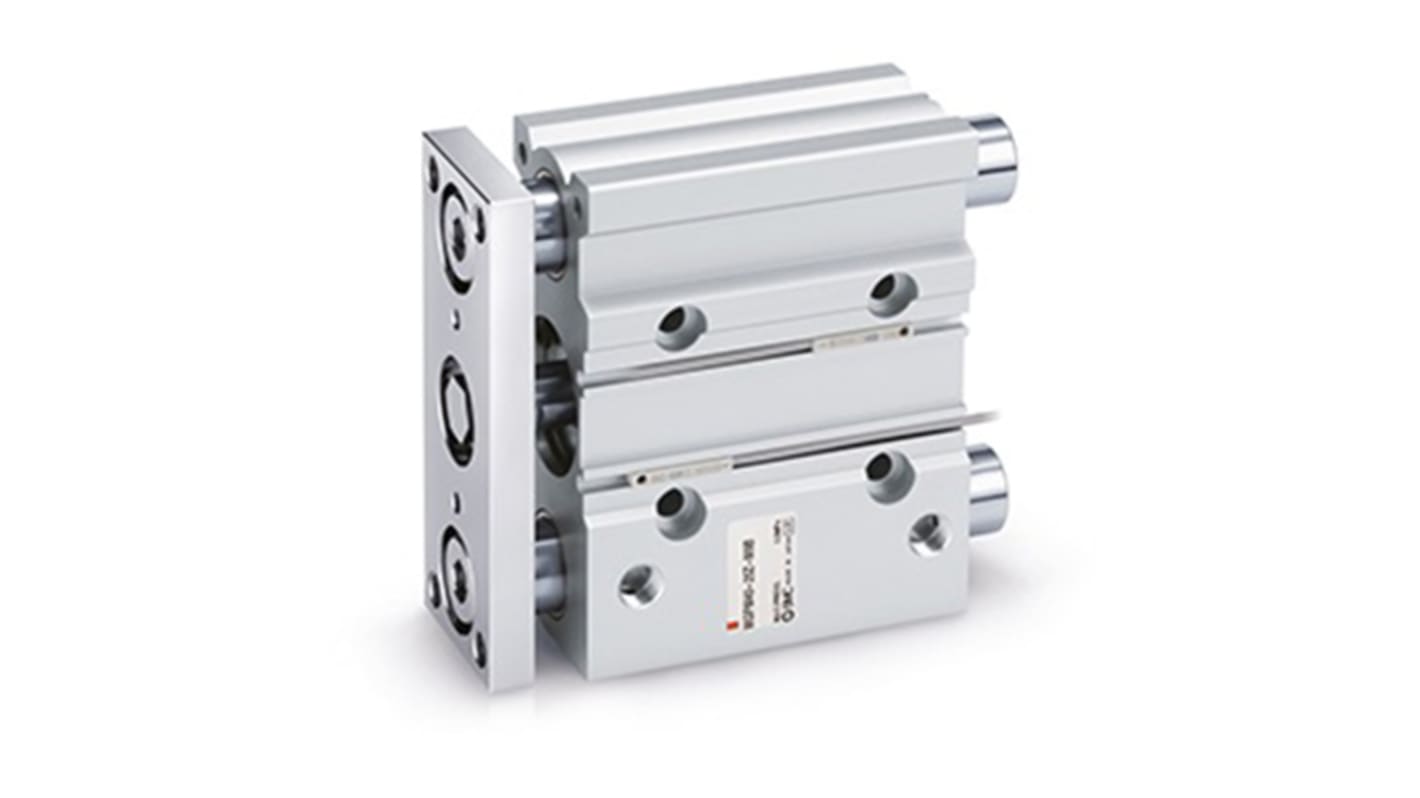

SMC MGP Series Compact Guide Cylinder, 16mm Bore size, 40mm Stroke Length - MGPL16-40Z

This Compact guide cylinder provides guided linear motion with integrated guidance for applications requiring precise, constrained travel. Designed for double-acting pneumatic operation, it combines a lightweight body with cushioned end stops to support controlled reciprocating movement in industrial automation environments.

Features and Benefits:

• Aluminium alloy body reduces system mass and eases installation
• Ball bushing guide lowers lateral play for accurate positioning
• Rubber bumpers on both ends absorb impact and reduce noise
• 1 MPa maximum operating pressure enables robust force output
• 500 mm/s maximum piston speed supports speedy cycle rates
• M5x0.8 piston-rod thread simplifies actuator mounting

Applications

• Suitable for pick-and-place modules requiring guided strokes
• Ideal for semiconductor handling and electronics assembly
• Used for actuator tasks in mechanical tooling fixtures
• Can be used for electrical panel door damping and positioning

What working temperatures can I expect during operation?

The unit is rated for continuous use between -10°C and 60°C, accommodating typical factory ambient ranges.

How much stroke travel does the actuator provide?

It offers 40mm of linear travel, appropriate for short, repeatable positioning tasks.

What is the typical mass to consider for moving assemblies?

The cylinder weighs 0.479 kg, allowing easy integration without significant load increase.

How is the rod configured for mechanical attachment?

The piston rod has an M5x0.8 thread to accept standard metric fittings and end-effectors.
