Festo Pneumatic Guided Cylinder - 170855 32mm Bore, DFM Series, 25 mm Double Acting Acting

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB11,370.74

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB12,166.69

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • เพิ่มอีก 3 ชิ้นจะส่งได้หลังจากวันที่ 12 ตุลาคม 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB11,370.74

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
121-5431
Distrelec หมายเลขบทความ:
301-68-480
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
DFM-32-25-P-A-GF
ผู้ผลิต:
Festo
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Festo

Product Type

Pneumatic Guided Cylinder

Bore Diameter

32mm

Series

DFM

Action Type

Double Acting

Mount Type

Through Hole

Maximum Operating Pressure

10 bar

Body Material

Wrought Aluminium Alloy

Cushioning Type

Elastic Cushioning Rings/Plates

Minimum Operating Temperature

-20°C

Guide Type

Plain Bearing

Rod Type

Single

Piston Rod Thread Standard

ISO 1179-1, ISO 228-1

Maximum Piston Speed

0.8m/s

Maximum Operating Temperature

80°C

Weight

1.86kg

Height

49mm

Width

110mm

Standards/Approvals

ISO 8573-1:2010 (7:4:4), RoHS, ISO 1179-1, ISO 228-1

Length

106mm

Stroke Length

25mm

Model Number

170855

COO (Country of Origin):
DE

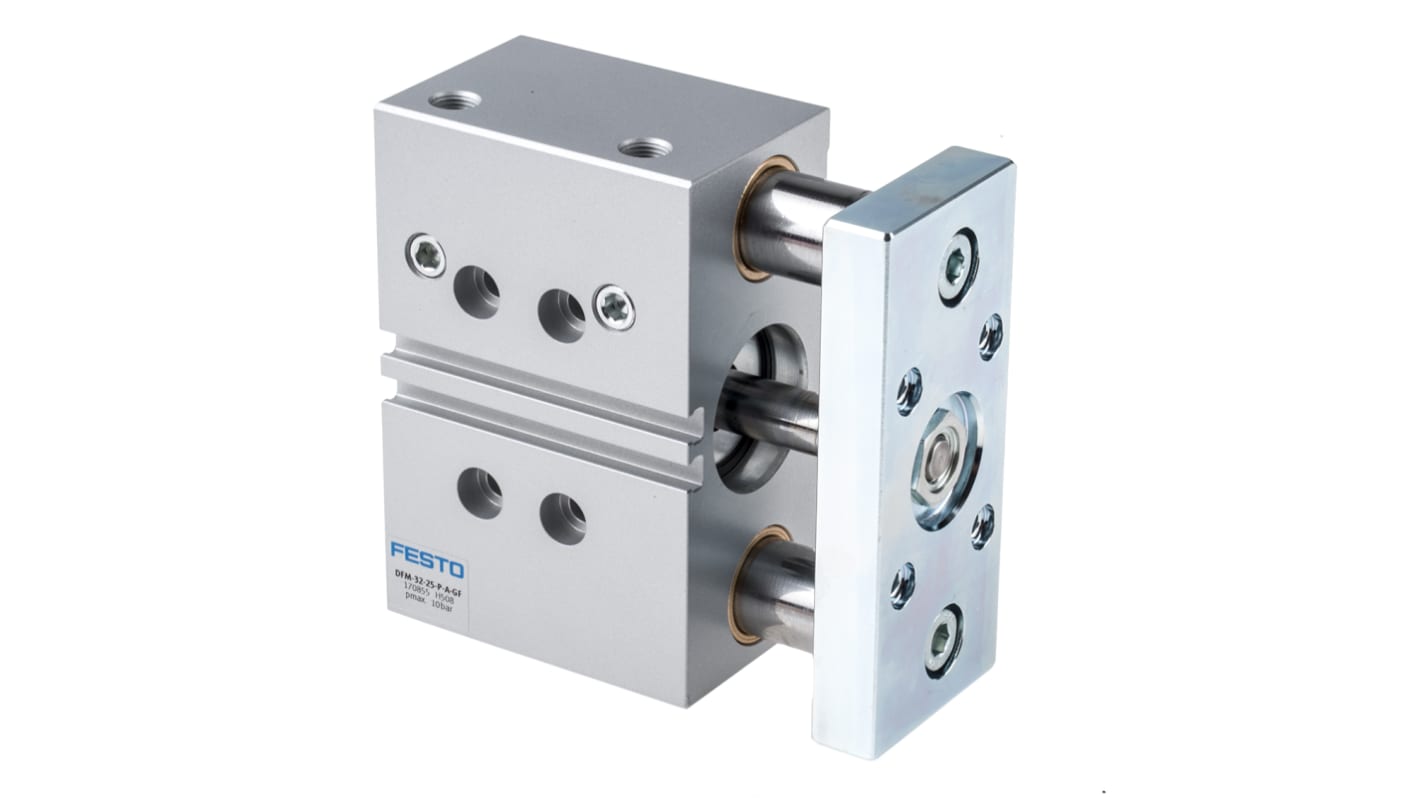

Festo DFM Series Pneumatic Guided Cylinder, 32mm Bore Size, 25mm Stroke Length - DFM-32-25-P-A-GF


This pneumatic guided cylinder provides linear guided motion with integrated guidance for precise positioning in pneumatic systems. Designed for double-acting operation, it combines a single piston rod with plain bearing guidance and elastic cushioning to deliver controlled reciprocation in industrial automation and handling contexts.

Features and Benefits:


• 32mm bore delivers compact force density for constrained spaces
• 25mm stroke enables short travel, suitable for quick cycles
• 0.8 m/s maximum piston speed supports high-speed actuation
• 10 bar operating pressure capability for robust pneumatic power
• Plain bearing guide reduces lateral play for accurate motion
• Elastic cushioning rings limit impact loads for smoother stops

Applications


• Suitable for pick-and-place equipment requiring guided travel
• Ideal for clamp units needing controlled short strokes
• Used with indexing tables for repeatable positioning tasks
• Can be used for assembly fixtures demanding guided motion
• Used for press-on operations with limited available envelope

What materials contribute to corrosion resistance and light weight?


The body is formed from wrought aluminium alloy, offering a low mass while maintaining structural integrity.

How is the actuator mounted to machinery?


It uses through-hole mounting to secure the cylinder firmly to machine frames or subassemblies.

Which sealing and thread standards are applied to fluid connections?


The piston rod thread conforms to ISO 1179-1 and ISO 228-1 standards for compatibility with standard fittings.

What temperature range can the unit operate within?


It functions across ambient temperatures from -20°C up to 80°C without performance degradation.
