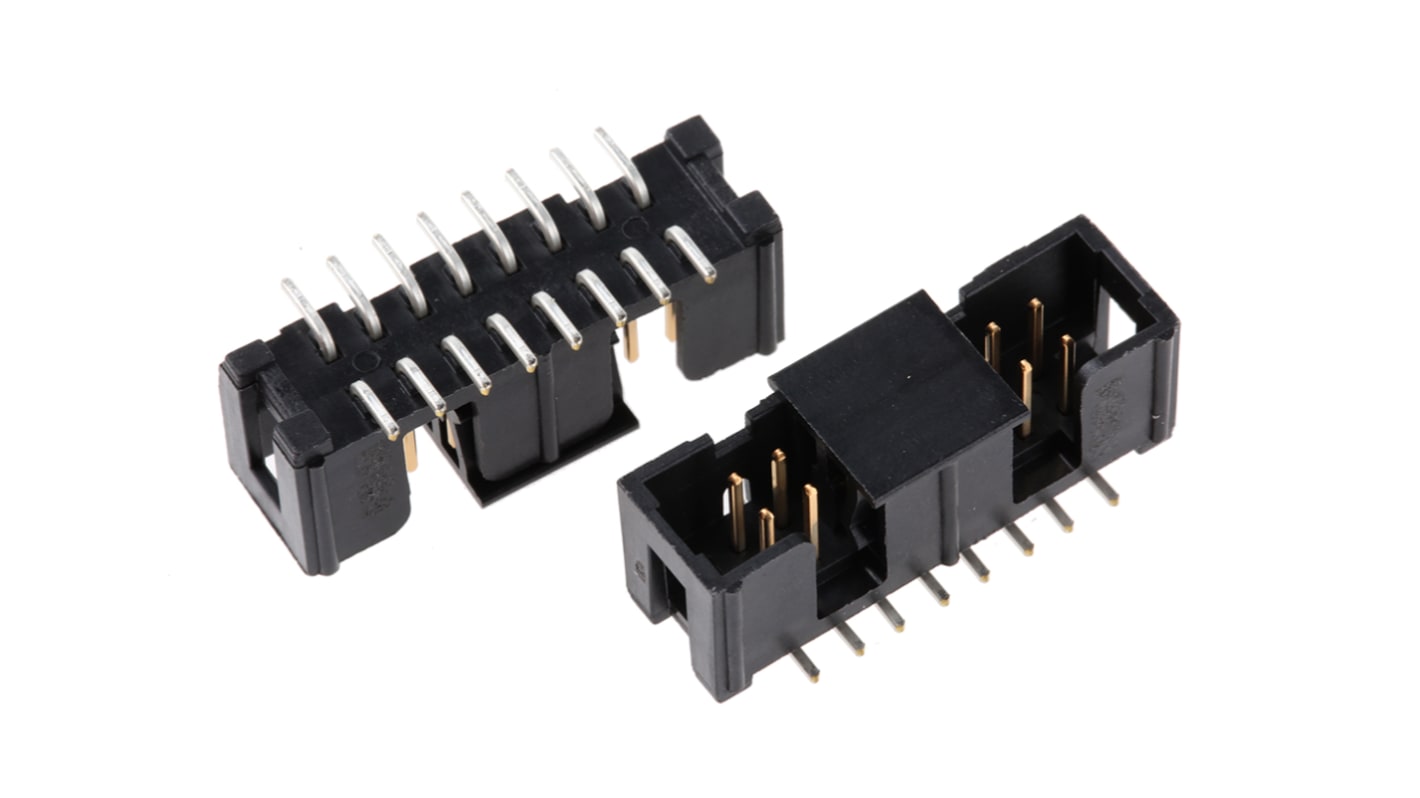

3M 2500 Series Straight Surface PCB Header, 16 Contact(s), 2.54 mm Pitch, 2 Row, Shrouded

RS Stock No.:: 212-711
หมายเลขชิ้นส่วนของผู้ผลิต:: N2516-6V0C-RB-WE
ผู้ผลิต:: 3M

3M 2500 Series Straight Surface PCB Header, 16 Contact(s), 2.54 mm Pitch, 2 Row, Shrouded

ดู PCB Headers ทั้งหมด

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 10 ชิ้น)*

THB1,869.32

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB2,000.17

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

หมดสต็อกชั่วคราว

600 ชิ้นจะส่งได้หลังจากวันที่ 02 กุมภาพันธ์ 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
10 - 240	THB186.932	THB1,869.32
250 - 740	THB181.324	THB1,813.24
750 - 1990	THB175.717	THB1,757.17
2000 - 3990	THB171.977	THB1,719.77
4000 +	THB168.238	THB1,682.38

*price indicative

RS Stock No.:: 212-711
หมายเลขชิ้นส่วนของผู้ผลิต:: N2516-6V0C-RB-WE
ผู้ผลิต:: 3M

ข้อมูลทางเทคนิค

Technical data sheets

Legislation and Compliance

Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	3M
	Product Type	PCB Header
	Series	2500
	Pitch	2.54mm
	Current	2A
	Number of Contacts	16
	Number of Rows	2
	Orientation	Straight
	Shrouded/Unshrouded	Shrouded
	Mount Type	Surface
	Connector System	Board-to-Board, Wire-to-Board
	Contact Plating	Gold
	Contact Material	Copper Alloy
	Minimum Operating Temperature	-55°C
	Termination Type	Solder
	Maximum Operating Temperature	105°C
	Contact Gender	Male
	Standards/Approvals	No
	Voltage	1000 V

	เลือกทั้งหมด
	Brand 3M
	Product Type PCB Header
	Series 2500
	Pitch 2.54mm
	Current 2A
	Number of Contacts 16
	Number of Rows 2
	Orientation Straight
	Shrouded/Unshrouded Shrouded
	Mount Type Surface
	Connector System Board-to-Board, Wire-to-Board
	Contact Plating Gold
	Contact Material Copper Alloy
	Minimum Operating Temperature -55°C
	Termination Type Solder
	Maximum Operating Temperature 105°C
	Contact Gender Male
	Standards/Approvals No
	Voltage 1000 V

3M Four-Wall Header

ล็อกอินเพื่อดูโมเดล CAD

3M HE10 SMT sockets - N25xx Series

From 3M, this HE10 SMT sockets feature a low profile, space saving design. The exposed solder tails (on right angle version) provide ease of cleaning and reduced repair costs.

Features and Benefits

• High-temp insulation in accordance with JEDEC J-STD-020C requirements: withstands remelt temperatures and lead-free processes up to 260°C.

• Packaged as slotted rolls. The connectors feature a pick-up hood in high-temp resistant material. The roll is composed of black ESD conductive material with a 24 mm pitch.

• Contacts are visible, for inspection after soldering. The connector body does not mask the contacts, as when using straight through-hole connectors

Applications

These SMT conenctors feature center slot polarization that prevents mis-insertions and reduces insertion time. This makes them ideal for cost-effective and quick termination. These connectors are suitable for use in applications in a wide range of markets. These markets include industrial, instrumentation, medical markets, consumer, communications and data.

Why choose 3M?

3M are a reliable name in computing and electronic connection. Combined with RS Components excellent customer service, 3M provides a range of specialist connectivity solutions for a variety of industries and applications.

Standards

UL No.: E68080, JEDEC J-STD-020C.
