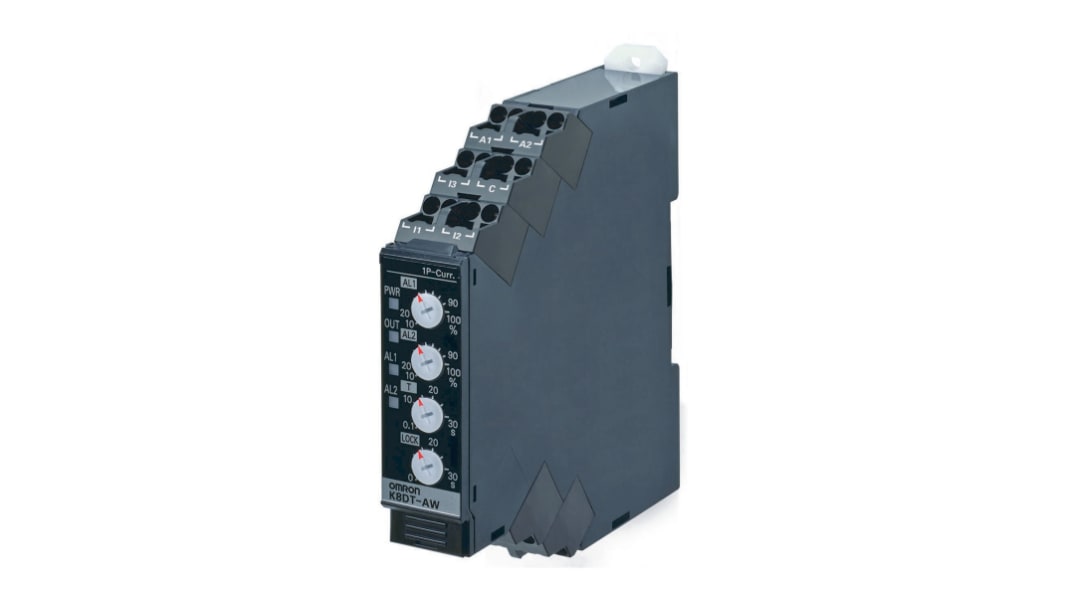

Omron Monitoring Relay, 1 Phase, SPDT, DIN Rail, 2mA to 500mA, 240V ac

ดู Monitoring Relays ทั้งหมด

ยอดรวมย่อย (1 ชิ้น)*

THB6,503.01

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB6,958.22

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
หมดสต็อกชั่วคราว
  • จะส่งได้หลังจากวันที่ 30 กันยายน 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB6,503.01

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
111-3099
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
K8DT-AW1CA
ผู้ผลิต:
Omron
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Omron

Product Type

Monitoring Relay

Electrical Phase

1

Contact Configuration

SPDT

Mount Type

DIN Rail

Minimum Current Sensed

2mA

Maximum Current Sensed

500mA

Power Consumption

2.5VA

Current Sensitivity

Overcurrent, Undercurrent

Terminal Type

Push-in

Time Delay

250 ms

IP Rating

IP20

Relay Contact Current

2, 500mA

Supply AC Voltage

240V ac

Minimum Operating Temperature

-20°C

Maximum Operating Temperature

60°C

Height

90mm

Width

17.5mm

Series

K8DT-AW

Length

90mm

Standards/Approvals

RoHS, EN 60947-5-1, UL 60947-5-1

COO (Country of Origin):
CN

Omron K8DT-AW Series Monitoring Relay, 100 to 240V AC Supply Voltage, 250ms Time Delay - K8DT-AW1CA


This monitoring relay provides current-monitoring functions for single-phase control systems, detecting both overcurrent and undercurrent conditions while operating from a universal AC supply. It is intended for DIN-rail installations in industrial control panels where compact, low-power monitoring is required and offers Basic ingress protection suited to electrical cabinet environments.

Features and Benefits:


• SPDT contact offers single-switching output for control circuits
• 100-240V AC supply enables wide voltage compatibility
• 250 MS time delay prevents nuisance tripping from transients
• Push-in terminals deliver Rapid tool-free wiring and maintenance
• Detects currents from 2 mA up to 500 mA for sensitive monitoring
• Power consumption of 2.5 VA minimises load on auxiliary supplies

Applications


• Suitable for motor-protection circuits requiring low-current sensing
• Ideal for control panels that need DIN-rail mounted components
• Used for monitoring auxiliary circuits in automation racks
• Can be used for detecting supply loss or load-drop conditions

What environmental temperatures can it withstand during operation?


It operates across a range from -20°C to 60°C, allowing use in unheated enclosures and workshops.

How does the relay accommodate panel space constraints?


The unit has a narrow 17.5mm profile to reduce occupied rail length when multiple modules are installed.

What terminals are provided for field wiring and how do they behave?


Push-in terminals accept stranded or solid conductors and secure wiring without screw‑tightening for Faster installation.

What electrical phases and IP protection are relevant for installation planning?


The relay is intended for single-phase systems and carries an IP20 rating, so it requires enclosure protection from access and ingress.

Note

K8DT-AS allow use in either overcurrent or undercurrent mode.
K8DT-AW allow overcurrent and undercurrent monitoring simultaneously

Standards

EN 60947-5-1, UL 60947-5-1, IP 20 Terminals
