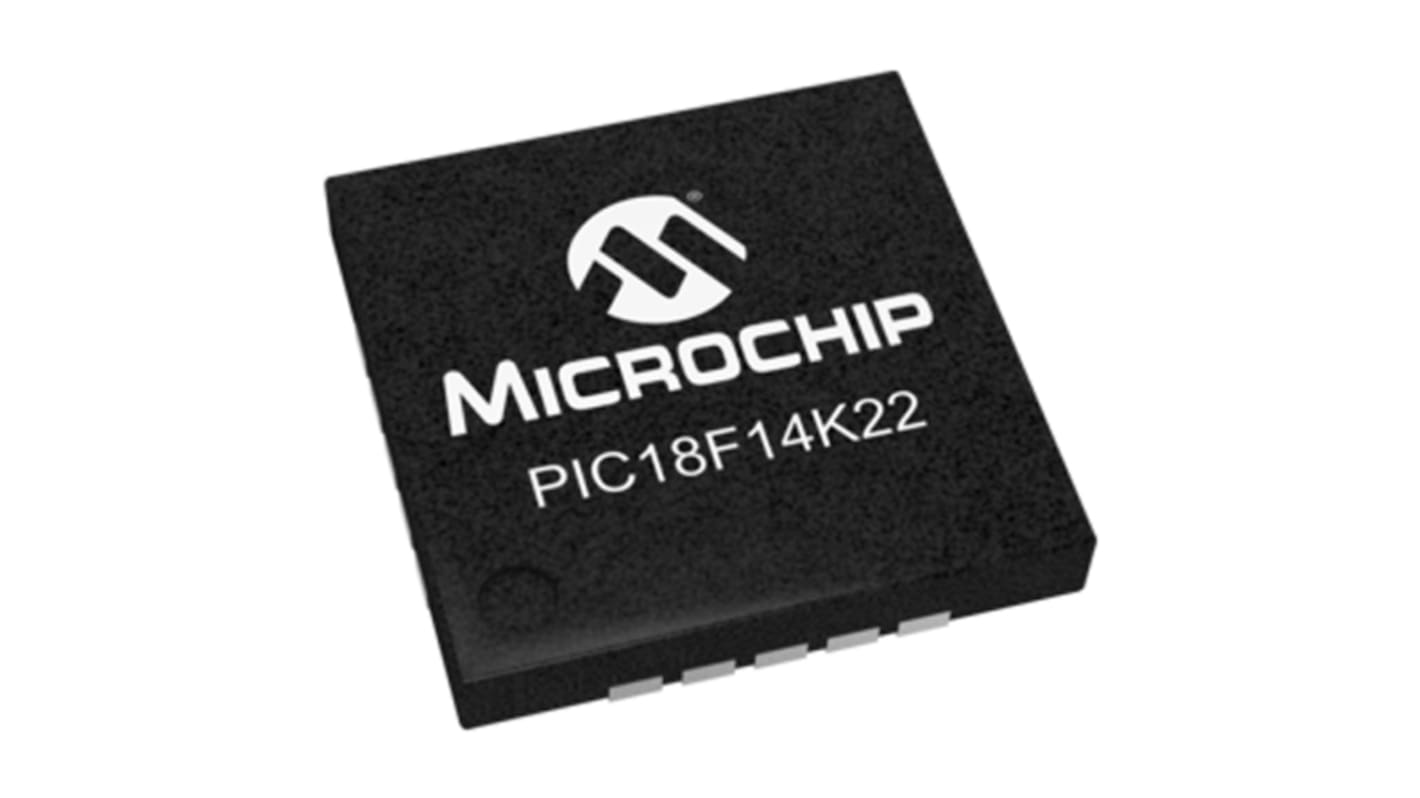

Microchip, 8bit PIC, PIC18F Microcontroller, 64MHz, 16 kB, 256 B Flash, 20-Pin QFN

RS Stock No.:: 687-9363
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F14K22-I/ML
ผู้ผลิต:: Microchip

Microchip, 8bit PIC, PIC18F Microcontroller, 64MHz, 16 kB, 256 B Flash, 20-Pin QFN

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB87.46

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB93.58

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

518 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 - 22	THB87.46
23 - 45	THB85.28
46 +	THB83.98

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 687-9363
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F14K22-I/ML
ผู้ผลิต:: Microchip

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Microchip
	Family Name	PIC18F
	Package Type	QFN
	Mounting Type	Surface Mount
	Pin Count	20
	Device Core	PIC
	Data Bus Width	8bit
	Program Memory Size	16 kB, 256 B
	Maximum Frequency	64MHz
	RAM Size	512 B
	USB Channels	0
	Number of PWM Units	1
	Number of SPI Channels	1
	Number of USART Channels	1
	Number of CAN Channels	0
	Typical Operating Supply Voltage	2.3 → 5.5 V
	Number of I2C Channels	1
	Number of UART Channels	0
	Number of Ethernet Channels	0
	Number of LIN Channels	0
	Width	4mm
	Pulse Width Modulation	1(ECCP)
	Height	0.95mm
	Dimensions	4 x 4 x 0.95mm
	Program Memory Type	Flash
	Number of PCI Channels	0
	Minimum Operating Temperature	-40 °C
	Maximum Operating Temperature	+85 °C
	Number of ADC Units	1
	Length	4mm
	ADCs	12 x 10 bit
	Instruction Set Architecture	RISC

	เลือกทั้งหมด
	Brand Microchip
	Family Name PIC18F
	Package Type QFN
	Mounting Type Surface Mount
	Pin Count 20
	Device Core PIC
	Data Bus Width 8bit
	Program Memory Size 16 kB, 256 B
	Maximum Frequency 64MHz
	RAM Size 512 B
	USB Channels 0
	Number of PWM Units 1
	Number of SPI Channels 1
	Number of USART Channels 1
	Number of CAN Channels 0
	Typical Operating Supply Voltage 2.3 → 5.5 V
	Number of I2C Channels 1
	Number of UART Channels 0
	Number of Ethernet Channels 0
	Number of LIN Channels 0
	Width 4mm
	Pulse Width Modulation 1(ECCP)
	Height 0.95mm
	Dimensions 4 x 4 x 0.95mm
	Program Memory Type Flash
	Number of PCI Channels 0
	Minimum Operating Temperature -40 °C
	Maximum Operating Temperature +85 °C
	Number of ADC Units 1
	Length 4mm
	ADCs 12 x 10 bit
	Instruction Set Architecture RISC

PIC18F1xK22 8-Bit Flash Microcontrollers

The PIC18F2x1x/4x1x family of microcontrollers are based on PIC18 architecture that offers a 31 level hardware stack and 75 instructions. These MCUs feature eXtreme Low Power technology, ideal for applications where low power consumption is vital.

Microcontroller Features

16 MIPS Max. CPU Speed

75 Instructions – 83 with Extended Instruction Set Enabled

31 Level Hardware Stack

Configurable Internal Oscillator – Selectable Frequency Range 16 MHz to 31 kHz

18 I/O Pins

Power-On Reset (POR)

Power-Up Timer (PWRT)

Oscillator Start-Up Timer (OST)

Brown-Out Reset (BOR)

Extended Watchdog Timer (WDT)

In-Circuit Serial Programming (ICSP)

In-Circuit Debug (ICD)

eXtreme Low-Power Features

Sleep Mode: 34 nA

Watchdog Timer: 460 nA

Timer1 Oscillator: 650 nA @ 32 kHz

Peripherals

10-bit Analogue-to-Digital Converter (ADC) – 12 Channels

Comparator Module

Voltage Reference Module

Three 16-bit Timers

One 8-bit Timer

One Enhanced Capture, Compare, PWM Module

Master Synchronous Serial Port (MSSP) Module with SPI and I²C

Enhanced Addressable Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

SR Latch Module
