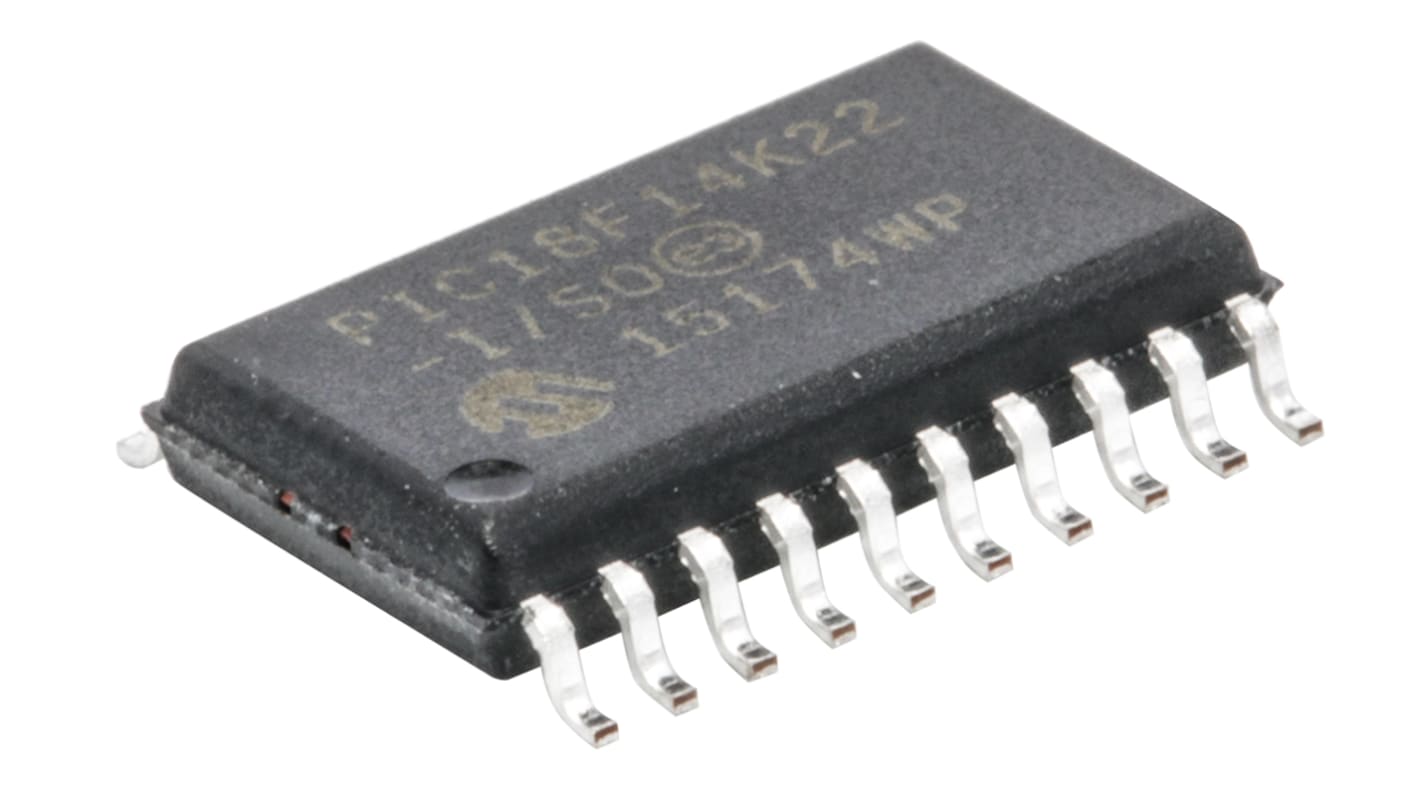

Microchip PIC18F14K22-I/SO, 8 bit PIC, PIC18(L)F1XK22 Microcontroller, 20 MHz, 16kB FLASH, 20-Pin SOIC

RS Stock No.:: 666-9850
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F14K22-I/SO
ผู้ผลิต:: Microchip

Microchip PIC18F14K22-I/SO, 8 bit PIC, PIC18(L)F1XK22 Microcontroller, 20 MHz, 16kB FLASH, 20-Pin SOIC

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 2 ชิ้น)*

THB178.77

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB191.284

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 398 ชิ้นจะส่งได้หลังจากวันที่ 22 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
2 - 8	THB89.385	THB178.77
10 - 18	THB87.155	THB174.31
20 +	THB85.815	THB171.63

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 666-9850
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F14K22-I/SO
ผู้ผลิต:: Microchip

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Microchip
	Series	PIC18(L)F1XK22
	Product Type	Microcontroller
	Package Type	SOIC
	Mount Type	Surface
	Pin Count	20
	Device Core	PIC
	Data Bus Width	8bit
	Interface Type	SPI
	Program Memory Size	16kB
	Maximum Clock Frequency	20MHz
	RAM Size	512bit
	Maximum Supply Voltage	5.5V
	Analogue Comparators	2
	Minimum Operating Temperature	-40°C
	Maximum Power Dissipation Pd	800mW
	Number of Programmable I/Os	35
	Maximum Operating Temperature	85°C
	Height	2.35mm
	Width	7.5 mm
	Length	12.8mm
	Standards/Approvals	No
	Minimum Supply Voltage	2V
	Distrelec Product Id	304-33-462
	Program Memory Type	FLASH
	ADCs	12 x 10 Bit
	Instruction Set Architecture	RISC
	Automotive Standard	No
	Number of Timers	4

	เลือกทั้งหมด
	Brand Microchip
	Series PIC18(L)F1XK22
	Product Type Microcontroller
	Package Type SOIC
	Mount Type Surface
	Pin Count 20
	Device Core PIC
	Data Bus Width 8bit
	Interface Type SPI
	Program Memory Size 16kB
	Maximum Clock Frequency 20MHz
	RAM Size 512bit
	Maximum Supply Voltage 5.5V
	Analogue Comparators 2
	Minimum Operating Temperature -40°C
	Maximum Power Dissipation Pd 800mW
	Number of Programmable I/Os 35
	Maximum Operating Temperature 85°C
	Height 2.35mm
	Width 7.5 mm
	Length 12.8mm
	Standards/Approvals No
	Minimum Supply Voltage 2V
	Distrelec Product Id 304-33-462
	Program Memory Type FLASH
	ADCs 12 x 10 Bit
	Instruction Set Architecture RISC
	Automotive Standard No
	Number of Timers 4

Datasheet

PIC18F1xK22 8-Bit Flash Microcontrollers

The PIC18F2x1x/4x1x family of microcontrollers are based on PIC18 architecture that offers a 31 level hardware stack and 75 instructions. These MCUs feature eXtreme Low Power technology, ideal for applications where low power consumption is vital.

Microcontroller Features

16 MIPS Max. CPU Speed

75 Instructions – 83 with Extended Instruction Set Enabled

31 Level Hardware Stack

Configurable Internal Oscillator – Selectable Frequency Range 16 MHz to 31 kHz

18 I/O Pins

Power-On Reset (POR)

Power-Up Timer (PWRT)

Oscillator Start-Up Timer (OST)

Brown-Out Reset (BOR)

Extended Watchdog Timer (WDT)

In-Circuit Serial Programming (ICSP)

In-Circuit Debug (ICD)

eXtreme Low-Power Features

Sleep Mode: 34 nA

Watchdog Timer: 460 nA

Timer1 Oscillator: 650 nA @ 32 kHz

Peripherals

10-bit Analogue-to-Digital Converter (ADC) – 12 Channels

Comparator Module

Voltage Reference Module

Three 16-bit Timers

One 8-bit Timer

One Enhanced Capture, Compare, PWM Module

Master Synchronous Serial Port (MSSP) Module with SPI and I²C

Enhanced Addressable Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

SR Latch Module
