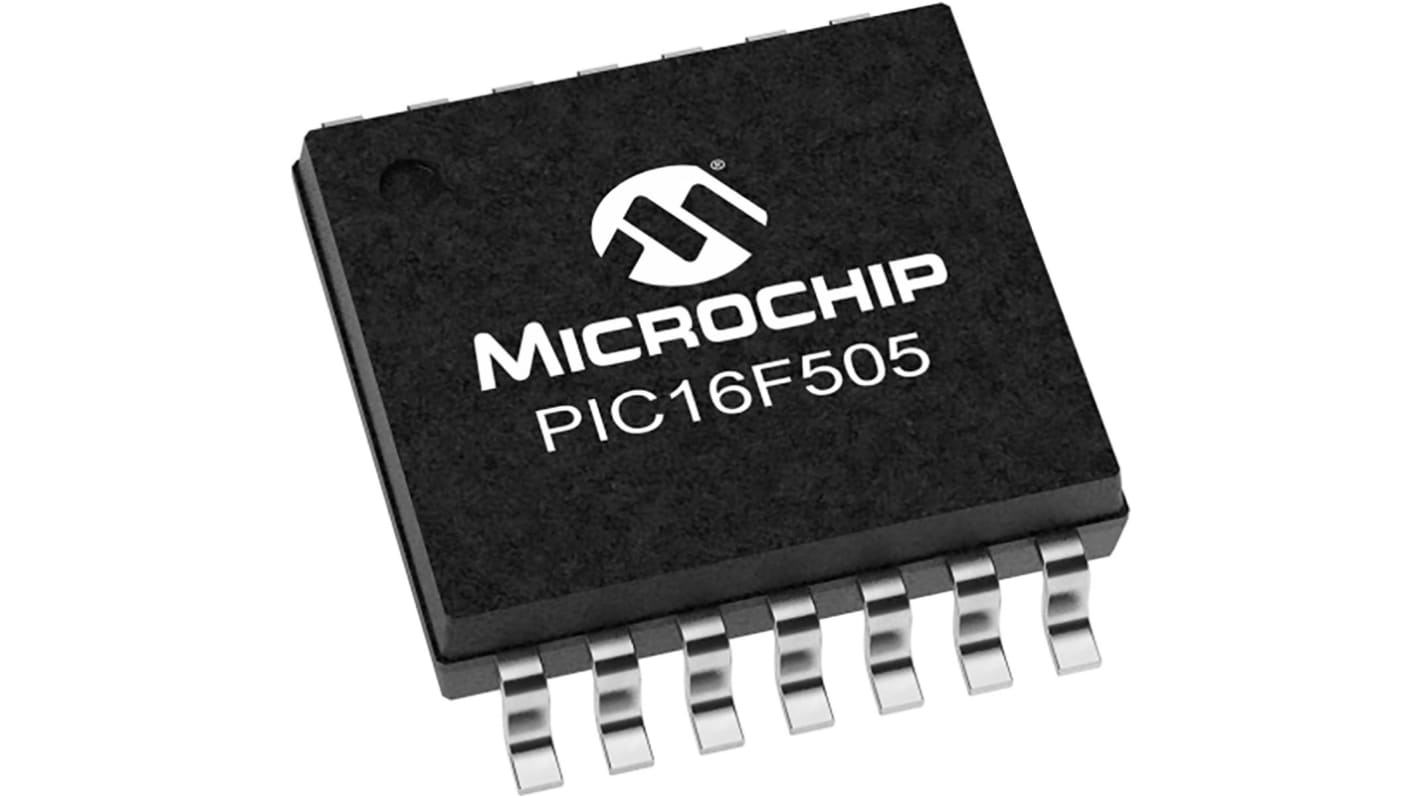

Microchip, 8bit PIC, PIC16F Microcontroller, 20MHz, 8 kB Flash, 14-Pin SOIC

ดู Microcontrollers ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 10 ชิ้น)*

THB363.08

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB388.50

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • 7,470 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
ต่อแพ็ค*
10 - 640THB36.308THB363.08
650 - 1290THB35.399THB353.99
1300 +THB34.855THB348.55

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
199-5390
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
PIC16F505T-I/SL
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Family Name

PIC16F

Package Type

SOIC

Mounting Type

Surface Mount

Pin Count

14

Device Core

PIC

Data Bus Width

8bit

Program Memory Size

8 kB

Maximum Frequency

20MHz

RAM Size

72 B

USB Channels

0

Number of PWM Units

0

Number of SPI Channels

0

Number of USART Channels

0

Number of I2C Channels

0

Typical Operating Supply Voltage

2 → 5.5 V

Number of UART Channels

0

Number of CAN Channels

0

Instruction Set Architecture

RISC

Maximum Operating Temperature

+85 °C

Number of ADC Units

0

ADCs

0

Maximum Number of Ethernet Channels

0

Length

8.65mm

Minimum Operating Temperature

-40 °C

Dimensions

8.65 x 3.9 x 1.5mm

Program Memory Type

Flash

Pulse Width Modulation

0

Number of PCI Channels

0

Number of Ethernet Channels

0

Number of LIN Channels

0

Height

1.5mm

Width

3.9mm

The Microchip PIC16F505 8-Bit flash CMOS microcontroller has RISC architecture with only 33 single-word/ single-cycle instructions. It operates on 2.0V to 5.5V voltage range. All instructions are single cycle (200 μs) except for program branches, which take two cycles. It deliver performance an order of magnitude higher than their competitors in the same price category. The 12-bit wide instructions are highly symmetrical, resulting in a typical 2:1 code compression over other 8-bit microcontrollers in its class. The easy to use and easy to remember instruction set reduces development time significantly. The microcontroller features 1024KBytes flash program memory and 72Bytes Data memory.

Fully Static Design
12-Bit Wide Instructions
2-Level Deep Hardware Stack
Direct, Indirect and Relative Addressing modes for Data and Instructions
8-Bit Wide Data Path
8 Special Function Hardware Registers
In-Circuit Serial Programming™ (ICSP™)
In-Circuit Debugging (ICD) Support
Power-On Reset (POR)
Device Reset Timer (DRT)
Watchdog Timer (WDT) with Dedicated On-Chip RC Oscillator for Reliable Operation
Programmable Code Protection
Multiplexed MCLR Input Pin
Internal Weak Pull-Ups on I/O Pins
Power-Saving Sleep mode
Wake-Wp from Sleep on Pin Change
Flash endurance of 100,000
Data retention greater than 40 years
Temperature range between -40°C to +85°C
14L Small Outline, 3.90 mm (SOIC) package
