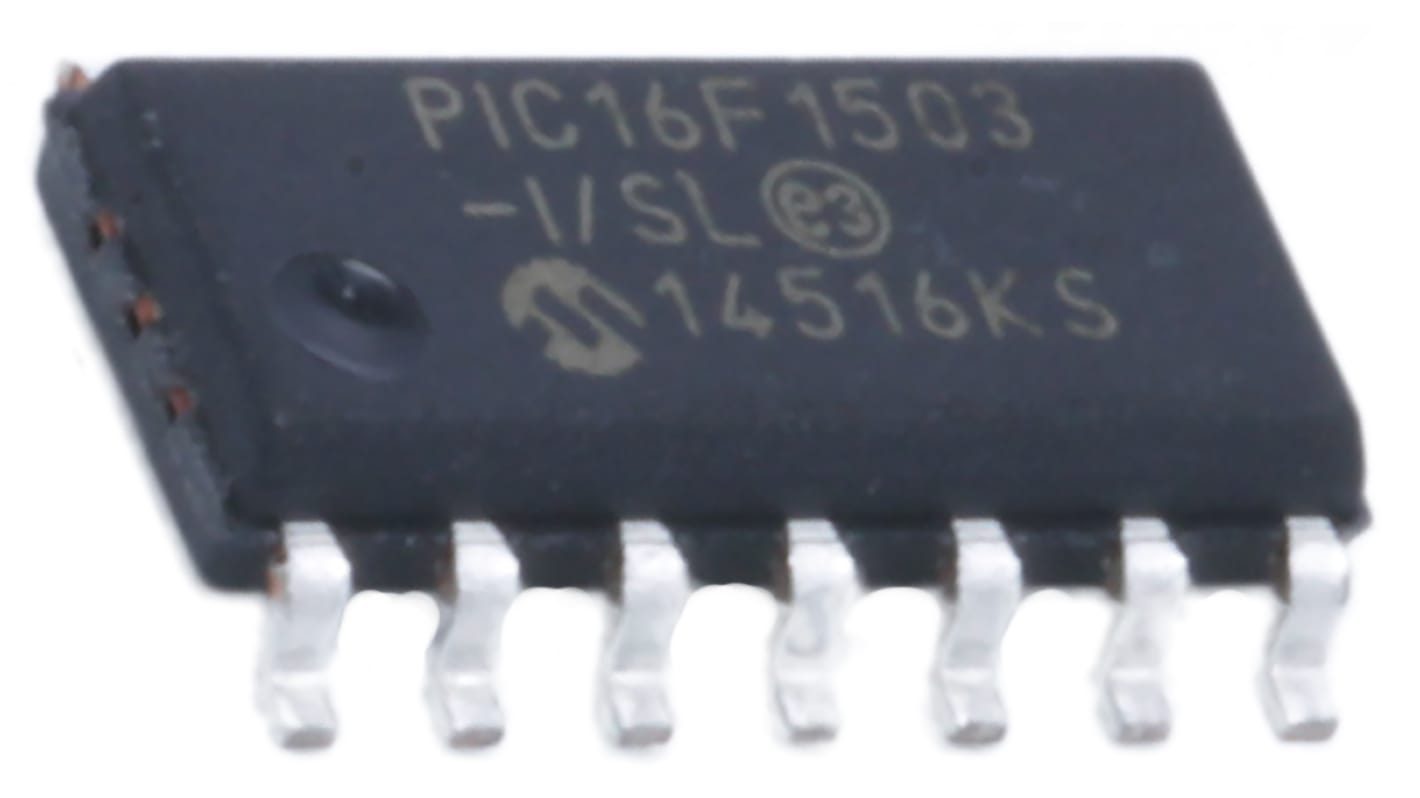

Microchip PIC16F1503-I/SL, 8 bit PIC, PIC16F1503 Microcontroller, 20 MHz, 3.5kB FLASH, 14-Pin SOIC

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Microcontrollers ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 3 ชิ้น)*

THB105.789

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB113.193

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • 6,876 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
ต่อแพ็ค*
3 - 12THB35.263THB105.79
15 - 27THB34.383THB103.15
30 +THB33.857THB101.57

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
755-9449
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
PIC16F1503-I/SL
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Series

PIC16F1503

Product Type

Microcontroller

Package Type

SOIC

Mount Type

Surface

Pin Count

14

Device Core

PIC

Data Bus Width

8bit

Program Memory Size

3.5kB

Maximum Clock Frequency

20MHz

RAM Size

128bit

Maximum Supply Voltage

5.5V

DACs

1 x 5 Bit

Minimum Operating Temperature

-40°C

Analogue Comparators

2

Number of Programmable I/Os

12

Maximum Power Dissipation Pd

800mW

Maximum Operating Temperature

85°C

Height

1.25mm

Length

8.65mm

Standards/Approvals

No

Width

3.9 mm

Minimum Supply Voltage

2.3V

Number of Timers

3

Program Memory Type

FLASH

ADCs

10 x 10 Bit

Automotive Standard

ISO/TS 16949

Instruction Set Architecture

RISC

PIC16F1503 8-Bit Flash Microcontrollers


The PIC16F range of Microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications.

The PIC16F1503 family of microcontrollers is based upon Microchip’s enhanced mid-range core with a 16 level deep hardware stack and 49 instructions. These MCUs provide up to 5 MIPS, 3.5 Kbytes program memory with data memory of 128 bytes RAM. On board is a configurable oscillator with ±1% accuracy.

Microcontroller Features


20 MHz Max. CPU Speed

49 Instructions

16 Level Hardware Stack

16 MHz Internal Oscillator – Selectable Frequency Range 16 MHz to 32 kHz

12 I/O Pins

Power-On Reset (POR)

Power-Up Timer (PWRT)

Programmable Low Power Brown-Out Reset (LPBOR)

Extended Watchdog Timer (WDT)

In-Circuit Serial Programming (ICSP)

In-Circuit Debug (ICD)

Peripherals


8 Channel 10-bit Analogue to Digital Converter (ADC)

Digital to Analogue Converter (DAC)

Two Comparators

Voltage Reference

Two 8-bit Timers

One 16-bit Timer

Four 10-bit PWM Modules

Master Synchronous Serial Port (MSSP) with SPI and I2C

Two Configurable Logic Cell (CLC) Modules

Complimentary Waveform Generator (CWG)
