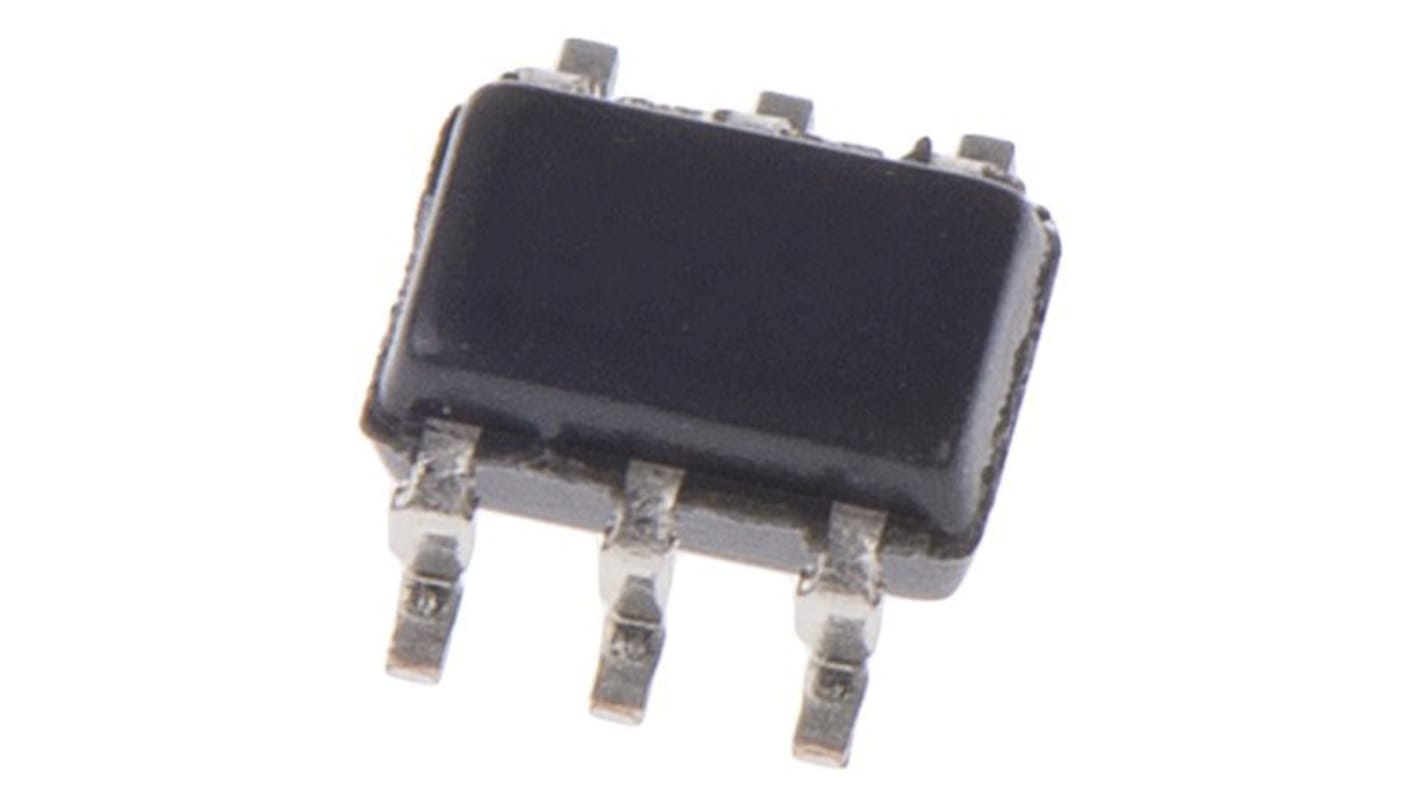

STMicroelectronics Bidirectional Current Sensing Amplifier Single 6-Pin SC-70

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดูหมวดหมู่นี้
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 รีล รีลละ 3000 ชิ้น)*

THB152,592.00

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB163,272.00

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
หมดสต็อกชั่วคราว
  • จะส่งได้หลังจากวันที่ 26 มิถุนายน 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
ต่อม้วน*
3000 - 3000THB50.864THB152,592.00
6000 - 6000THB48.907THB146,721.00
9000 +THB48.288THB144,864.00

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
225-0023
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
TSC214ICT
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Product Type

Current Sensing Amplifier

Power Supply Type

Single

Maximum Supply Voltage

26V

Minimum Supply Voltage

2.7V

CMRR - Common Mode Rejection Ratio

105dB

Number of Channels

1

Supply Current

5mA

Mount Type

Surface

Package Type

SC-70

Pin Count

6

GBP - Gain Bandwidth Product

40kHz

Minimum Operating Temperature

-40°C

Series

TSC214

Length

2.2mm

Width

1.35 mm

Height

1.1mm

Standards/Approvals

No

Maximum Operating Temperature

125°C

Output Type

Bidirectional

Automotive Standard

No

The STMicroelectronics Current sense amplifier is can sense current via a shunt resistor over a wide range of common mode voltages from -0.3 to +26 V, whatever the supply voltage is. They are available in three different versions, each of them having a different gain. The TSC21x are designed with a specific zero-drift architecture, which can achieve high precision. The TSC21x are current sense amplifiers that may be used in various functions such as precision current measurement, over current protection, current monitoring, feedback loops. These devices fully operate over the broad supply voltage range of 2.7 to 26 V and over the industrial temperature range -40 to 125 °C.

Wide common mode voltage -0.3 to 26 V

Offset voltage ±35 μV max. (TSC210)

2.7 to 26 V supply voltage

Gain error ±1% maximum

Offset drift: 0.1 μV/°C maximum

Gain drift: 20 ppm/°C maximum

Quiescent current 100 μA
