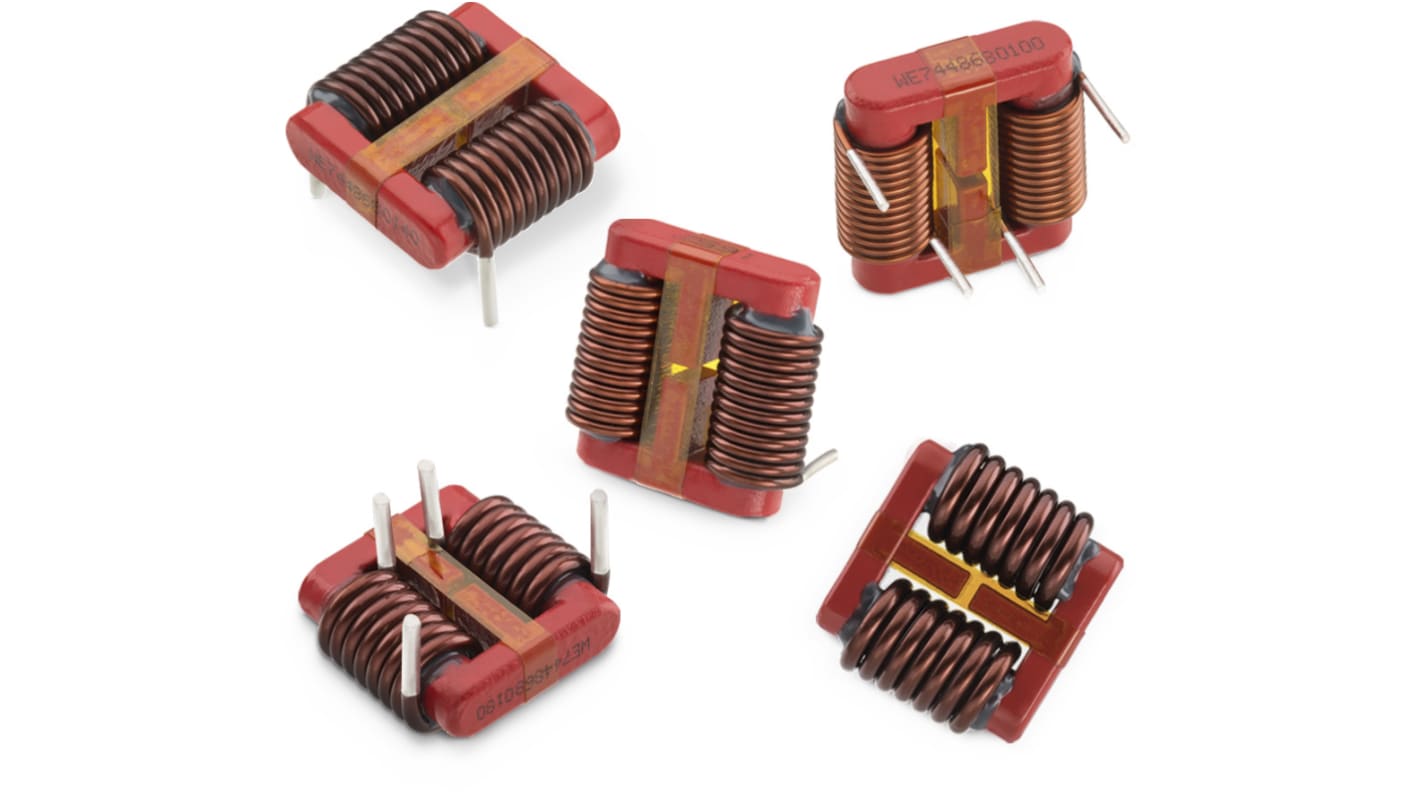

Wurth Elektronik 150 μH 20 A Common Mode Choke 1.9 mΩ 250V ac

RS Stock No.:: 168-3314
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 7448680180
ผู้ผลิต:: Wurth Elektronik

Wurth Elektronik 150 μH 20 A Common Mode Choke 1.9 mΩ 250V ac

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ไม่พร้อมจำหน่ายในตอนนี้

ขออภัย เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกเมื่อใด

RS Stock No.:: 168-3314
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 7448680180
ผู้ผลิต:: Wurth Elektronik

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Wurth Elektronik
	Inductance	150μH
	Product Type	Common Mode Choke
	Series	WE-LPCC
	Maximum DC Current	20A
	Test Frequency	50Hz
	Packaging	Tray
	Maximum Operating Temperature	115°C
	Minimum Operating Temperature	-40°C
	Number of Lines	2
	Automotive Standard	No
	Choke Voltage	250V ac
	Mount Type	Through Hole
	Pin Count	4
	Inductance Tolerance	±40 %
	Length	27.5mm
	Maximum DC Resistance	1.9mΩ
	Depth	25mm
	Height	12mm
	Standards/Approvals	RoHS, REACH
	Termination Style	Solder

	เลือกทั้งหมด
	Brand Wurth Elektronik
	Inductance 150μH
	Product Type Common Mode Choke
	Series WE-LPCC
	Maximum DC Current 20A
	Test Frequency 50Hz
	Packaging Tray
	Maximum Operating Temperature 115°C
	Minimum Operating Temperature -40°C
	Number of Lines 2
	Automotive Standard No
	Choke Voltage 250V ac
	Mount Type Through Hole
	Pin Count 4
	Inductance Tolerance ±40 %
	Length 27.5mm
	Maximum DC Resistance 1.9mΩ
	Depth 25mm
	Height 12mm
	Standards/Approvals RoHS, REACH
	Termination Style Solder

COO (Country of Origin):: CN

Wurth Elektronik WE-LPCC Series Common Mode Choke, 150μH Inductance, 20A Current - 7448680180

This common mode choke provides differential noise suppression for two-line circuits. Designed for through-hole mounting with solder terminations, it operates across a wide temperature range and is intended for applications requiring significant continuous current handling and mains-level voltage withstand.

Features and Benefits:

• 150μH inductance reduces interference at powerline frequencies
• ±40% tolerance accommodates manufacturing variation
• 20A maximum DC current supports high-current designs
• 1.9mΩ low DC resistance minimises conduction losses
• 250V AC choke voltage allows use on mains-connected lines

Applications

• Suitable for EMI suppression in power supply inputs
• Ideal for two-line filtering in industrial equipment
• Used for noise control in telecom power circuits
• Can be used for interference reduction in converter stages

What temperature range can it withstand?

It operates from -40°C to 115°C.

How is the component physically mounted?

It uses through-hole mounting with solder termination.

How is it supplied for assembly processes?

It is packaged in trays for handling and placement.

What testing condition defines its inductance rating?

The inductance is specified at a 50Hz test frequency.
