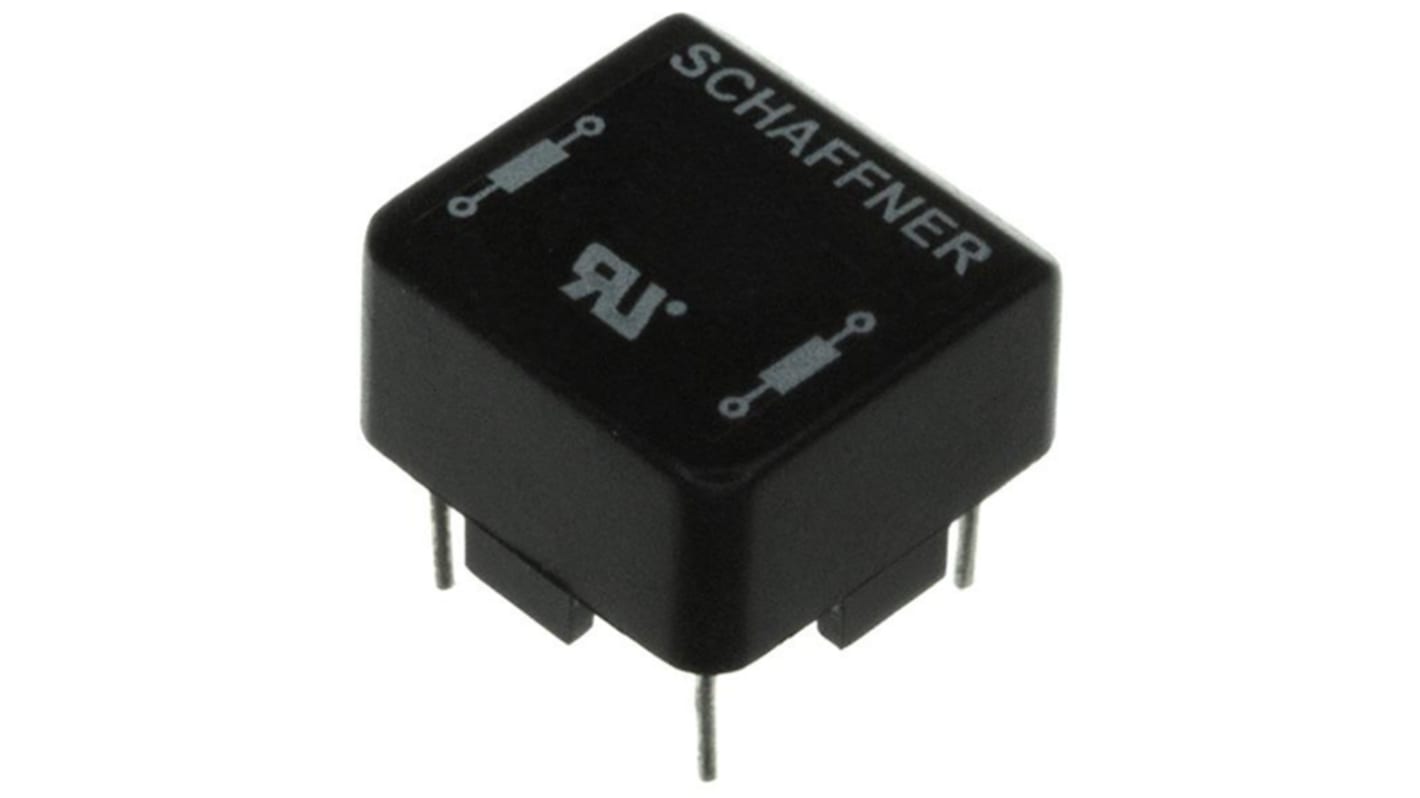

Schaffner 10 mH 1.5 A Common Mode Choke 250 mΩ 300 V ac
- RS Stock No.:
- 133-6172
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- RN122-1.5-02-10M
- ผู้ผลิต:
- Schaffner
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 ถุง ถุงละ 5 ชิ้น)*
THB498.24
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB533.115
(รวมภาษีมูลค่าเพิ่ม)
เพิ่มอีก 30 ชิ้น เพื่อรับการจัดส่งฟรี
หมดสต็อกชั่วคราว
- จะส่งได้หลังจากวันที่ 01 มิถุนายน 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อถุง* |
|---|---|---|
| 5 - 45 | THB99.648 | THB498.24 |
| 50 - 95 | THB97.156 | THB485.78 |
| 100 + | THB95.664 | THB478.32 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 133-6172
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- RN122-1.5-02-10M
- ผู้ผลิต:
- Schaffner
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | Schaffner | |
| Inductance | 10 mH | |
| Product Type | Common Mode Choke | |
| Maximum DC Current | 1.5A | |
| Series | RN | |
| Core Material | Ringcore Coated | |
| Test Frequency | 10 kHz | |
| Minimum Operating Temperature | -40°C | |
| Maximum Operating Temperature | 100°C | |
| Automotive Standard | No | |
| Choke Voltage | 300 V ac | |
| Mount Type | Through Hole | |
| Maximum Self Resonant Frequency | 3MHz | |
| Inductance Tolerance | -30 to 50 % | |
| Standards/Approvals | RoHS, UL, VDE | |
| Height | 16.5mm | |
| Maximum DC Resistance | 250mΩ | |
| Termination Style | Solder Pad | |
| Length | 28mm | |
| Depth | 27mm | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand Schaffner | ||
Inductance 10 mH | ||
Product Type Common Mode Choke | ||
Maximum DC Current 1.5A | ||
Series RN | ||
Core Material Ringcore Coated | ||
Test Frequency 10 kHz | ||
Minimum Operating Temperature -40°C | ||
Maximum Operating Temperature 100°C | ||
Automotive Standard No | ||
Choke Voltage 300 V ac | ||
Mount Type Through Hole | ||
Maximum Self Resonant Frequency 3MHz | ||
Inductance Tolerance -30 to 50 % | ||
Standards/Approvals RoHS, UL, VDE | ||
Height 16.5mm | ||
Maximum DC Resistance 250mΩ | ||
Termination Style Solder Pad | ||
Length 28mm | ||
Depth 27mm | ||
Schaffner RN Series Common Mode Chokes
Premium range of common mode chokes from Schaffner provide the user with reliable AC power line noise filtration. Can be used in a wide range of applications such as phase-angle control circuits in combination with saturating chokes and EMI input filters.
Rated currents from 0.3 →10 A
DC → 1kHz frequency
100kHz → 3MHz common-mode resonance frequency
Dual-choke configurations
Multiple PCB-mounting options
Small Compact design
High saturation resistance and excellent thermal behaviour
Schaffner Leaded Inductors (Chokes)
Approvals
UL recognised
