Socket Testers

อุปกรณ์ทดสอบปลั๊กไฟ ความปลอดภัยที่คุณวางใจได้

การตรวจสอบปลั๊กไฟให้มีความปลอดภัยและทำงานได้อย่างมีประสิทธิภาพ เป็นสิ่งสำคัญในทุกอุตสาหกรรมและการใช้งานในบ้าน ซึ่งเครื่องทดสอบปลั๊กไฟ (Socket Tester) เป็นอุปกรณ์ที่ออกแบบมาเพื่อตรวจสอบสถานะของปลั๊กไฟและระบบสายไฟอย่างรวดเร็วและแม่นยำ เพื่อช่วยลดความเสี่ยงที่อาจเกิดจากความผิดพลาดของระบบไฟฟ้าที่อาจก่อให้เกิดความเสียหายแก่ชีวิตและทรัพย์สินได้

เครื่องทดสอบปลั๊กไฟคืออะไร ?

เครื่องทดสอบปลั๊กไฟ หรือที่รู้จักกันในชื่อเครื่องเทสต์ปลั๊กไฟ เครื่องตรวจปลั๊กไฟ และอุปกรณ์ทดสอบปลั๊กไฟ เป็นอุปกรณ์ขนาดเล็กที่ใช้งานได้ง่าย ๆ เพียงเสียบเข้ากับปลั๊กไฟเพื่อทดสอบว่าสายไฟในระบบทำงานถูกต้องหรือไม่ โดยเฉพาะการตรวจสอบสายดิน (Earthing System) และแรงดันไฟฟ้าที่จ่ายออกมาจากปลั๊ก เครื่องนี้สามารถบ่งชี้ปัญหาได้ด้วยสัญญาณไฟหรือหน้าจอแสดงผล เช่น การต่อสายผิด (Reversed Wiring) ไม่มีสายดิน (No Earthing System) หรือแรงดันไฟฟ้าไม่ถูกต้อง อุปกรณ์ตรวจสอบปลั๊กไฟจึงเหมาะสำหรับงานในบ้าน อุตสาหกรรม และงานติดตั้งระบบไฟฟ้าทุกประเภท รวมถึงเป็นอุปกรณ์ที่ตอบโจทย์ผู้ใช้งานหลากหลายกลุ่ม เช่น

• ช่างไฟฟ้า (Electricians) ใช้สำหรับการตรวจสอบระบบไฟฟ้าในงานติดตั้งหรือซ่อมแซม
• เจ้าหน้าที่ซ่อมบำรุง (Maintenance Personnel) ใช้ตรวจสอบระบบไฟฟ้าในโรงงานหรืออาคาร
• ผู้ใช้งานทั่วไป (DIY Enthusiasts) ใช้เครื่องทดสอบปลั๊กไฟบ้านเพื่อเพิ่มความปลอดภัยในการใช้งานปลั๊กไฟ
• ผู้ติดตั้งอุปกรณ์ (Equipment Installers) ใช้ตรวจสอบความปลอดภัยของระบบไฟฟ้าก่อนใช้งานอุปกรณ์

ความสำคัญของตัวเทสต์ปลั๊กไฟ

เครื่องทดสอบปลั๊กไฟ เป็นอุปกรณ์สำคัญที่ช่วยตรวจสอบความถูกต้องของการเดินสายไฟและสถานะของปลั๊กไฟในระบบไฟฟ้า มีหน้าที่หลักและความสำคัญหลายประการ ได้แก่

• ตรวจสอบการต่อสายไฟที่ถูกต้อง ช่วยระบุว่าการเดินสาย Line (L), Neutral (N) และ Earth (E) ของปลั๊กไฟมีความถูกต้องหรือไม่
• ระบุปัญหาการเดินสายผิดพลาด เช่น การต่อสายกลับด้าน, การขาดสายดิน หรือการเชื่อมต่อที่ไม่สมบูรณ์
• ตรวจวัดแรงดันไฟฟ้าในปลั๊ก เพื่อเช็กว่าแรงดันไฟฟ้าที่จ่ายออกมาจากปลั๊กไฟ ตรงกับค่าที่กำหนดไว้หรือไม่ เช่น 220V
• วัดค่าความต้านทานของสายดิน (Earth Loop Impedance) สำหรับเครื่องทดสอบปลั๊กไฟระดับมืออาชีพ สามารถใช้ฟังก์ชันนี้เพื่อประเมินคุณภาพของสายดินและตรวจสอบความปลอดภัยของระบบไฟฟ้าได้
• ช่วยป้องกันอันตรายจากไฟฟ้ารั่ว และลดความเสี่ยงจากการเกิดไฟฟ้าช็อต หรือไฟฟ้าลัดวงจร

หลักการทำงานของเครื่องทดสอบปลั๊กไฟ

ไม่ว่าจะเป็นเครื่องทดสอบปลั๊กไฟโรงงานอุตสาหกรรม หรือเครื่องสำหรับใช้ในบ้าน ล้วนแต่มีหลักการทำงานคล้ายกัน คือ ตรวจสอบวงจรไฟฟ้าในปลั๊กและแสดงผลผ่านสัญญาณไฟหรือหน้าจอแสดงผล เพื่อตรวจวิเคราะห์สถานะของระบบไฟฟ้า โดยสามารถจำแนกหลักการทำงานให้เห็นภาพมากขึ้นได้ ดังนี้

1. การตรวจสอบการเดินสายไฟ

เมื่อเสียบเครื่องทดสอบเข้ากับปลั๊กไฟ ตัวเครื่องจะส่งสัญญาณผ่านสายไฟ Line (L), Neutral (N) และ Earth (E) เพื่อวิเคราะห์การเชื่อมต่อและตรวจสอบว่ามีการเดินสายผิดพลาดหรือไม่

2. การตรวจวัดแรงดันไฟฟ้า

เครื่องจะตรวจวัดแรงดันไฟฟ้าที่จ่ายออกมาจากปลั๊กไฟ และเปรียบเทียบค่ากับมาตรฐาน เช่น 110V หรือ 220V ตามมาตรฐานที่กำหนด

3. การวัดค่าความต้านทานของสายดิน

หากเป็นเครื่องทดสอบปลั๊กไฟขั้นสูง จะสามารถส่งกระแสไฟฟ้าผ่านสายดินเพื่อตรวจวัดค่าความต้านทาน และประเมินคุณภาพของสายดินได้

4. การแสดงผล

ผลลัพธ์จากการตรวจสอบจะแสดงผ่านสัญญาณไฟ LED หรือหน้าจอแสดงผลดิจิทัล โดยการแสดงผลจะแสดงสถานะที่ชัดเจน หากไฟสีเขียว แสดงว่าระบบไฟฟ้าปกติ แต่ถ้าไฟสีแดง แสดงว่าเครื่องตรวจพบปัญหา เช่น สายดินขาด หรือสายไฟต่อผิด

และเพื่อให้การตรวจสอบระบบไฟฟ้ามีประสิทธิภาพสูงสุด ควรปฏิบัติตามขั้นตอนการทำงานดังต่อไปนี้

1. ตรวจสอบว่าเครื่องตรวจปลั๊กไฟอยู่ในสภาพพร้อมใช้งาน เช่น แบตเตอรี่เพียงพอ ไม่มีร่องรอยของการชำรุด
2. เสียบเครื่องทดสอบเข้ากับปลั๊กไฟที่ต้องการตรวจสอบให้แน่นหนา
3. เครื่องจะทำการตรวจวิเคราะห์วงจรไฟฟ้าในปลั๊ก และแสดงผลผ่านไฟ LED หรือหน้าจอแสดงผล โดยจะใช้สัญลักษณ์หรือตัวเลขระบุสถานะของระบบไฟ
4. อ่านผลลัพธ์ที่แสดง โดยวิเคราะห์ผลตามคำแนะนำในคู่มือการใช้งานของอุปกรณ์
5. หากพบปัญหา ให้ทำการแก้ไขระบบไฟฟ้าตามข้อบ่งชี้ที่แสดง
6. เมื่อแก้ไขปัญหาแล้ว ควรตรวจสอบระบบไฟฟ้าอีกครั้ง เพื่อให้มั่นใจว่าปัญหาได้รับการแก้ไขอย่างสมบูรณ์

ประเภทของเครื่องทดสอบปลั๊กไฟ

เพื่อความปลอดภัยในการใช้งาน และช่วยให้อุปกรณ์สามารถตอบสนองการใช้งานแต่ละรูปแบบได้อย่างสมบูรณ์ที่สุด อุปกรณ์ทดสอบปลั๊กไฟจึงได้รับการพัฒนาจนมีหลายประเภทให้เลือกใช้ ได้แก่

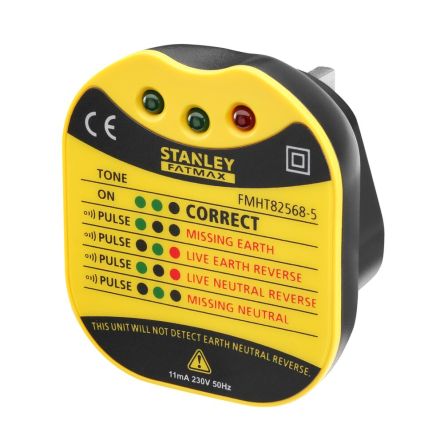

• เครื่องทดสอบปลั๊กไฟแบบธรรมดา (Simple Socket Testers) : เหมาะสำหรับการใช้งานพื้นฐาน เช่น ตรวจสอบการเดินสายไฟว่ามีการกลับขั้วหรือไม่ หรือมีสายดินต่อเข้าระบบหรือไม่ เครื่องทดสอบประเภทนี้สามารถตรวจจับข้อผิดพลาดทางไฟฟ้าหลายรูปแบบได้ แต่ไม่สามารถวัดค่าความต้านทานของสายดิน (Earth Fault Loop Impedance) ได้โดยตรง
• เครื่องทดสอบปลั๊กไฟขั้นสูง (Advanced Socket Testers) : เครื่องทดสอบปลั๊กไฟประเภทนี้มีฟังก์ชันเพิ่มเติมจากรุ่นธรรมดา โดยสามารถวัดค่าความต้านทานของสายดิน (Earth Loop Impedance) ได้ในรูปแบบตัวเลข ทำให้สามารถตรวจสอบความปลอดภัยของระบบไฟฟ้าได้แม่นยำยิ่งขึ้น เหมาะสำหรับงานที่ต้องการความละเอียดสูงกว่า เช่น การตรวจสอบระบบไฟฟ้าในโรงงานหรืออาคารพาณิชย์ เครื่องจะแสดงค่าความต้านทานของสายดินในช่วงตัวเลขที่กำหนด ช่วยให้ช่างไฟประเมินความปลอดภัยของระบบไฟฟ้าได้อย่างแม่นยำ
• เครื่องทดสอบปลั๊กไฟระดับมืออาชีพ (Professional Socket Testers) : เหมาะสำหรับการตรวจสอบระบบไฟฟ้าที่ต้องการความละเอียดสูงและการรับรองมาตรฐานการติดตั้งไฟฟ้า วัดค่าความต้านทานของสายดิน (Earth Loop Impedance) และคำนวณค่าความปลอดภัยของระบบไฟฟ้าได้อย่างละเอียด ใช้สำหรับการรับรองมาตรฐานการติดตั้งไฟฟ้า (Electrical Installation Certification) เช่น การตรวจสอบระบบไฟในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม หรืออาคารที่ต้องผ่านการตรวจสอบตามมาตรฐานความปลอดภัยทางไฟฟ้า

ตัวอย่างการใช้งานเครื่องเทสต์ปลั๊กไฟในอุตสาหกรรมต่าง ๆ

อุปกรณ์ชนิดนี้นิยมนำมาใช้เพื่อเพิ่มระดับความปลอดภัยของการใช้งานระบบไฟฟ้า ทั้งในระดับครัวเรือนและอุตสาหกรรม ยกตัวอย่างเช่น

• งานตรวจสอบความปลอดภัยในบ้าน : ใช้ตรวจสอบสถานะของปลั๊กไฟและสายไฟฟ้า เพื่อลดความเสี่ยงจากไฟฟ้าลัดวงจร หรือไฟฟ้ารั่ว
• งานติดตั้งระบบไฟฟ้า : ช่างไฟฟ้าใช้เครื่องตรวจปลั๊กไฟ เพื่อยืนยันว่าระบบไฟฟ้าได้รับการติดตั้งอย่างถูกต้องและปลอดภัย
• อุตสาหกรรมการผลิต : ในโรงงาน เครื่องทดสอบปลั๊กไฟอุตสาหกรรมช่วยตรวจสอบระบบไฟฟ้าของเครื่องจักรและอุปกรณ์ เพื่อป้องกันไฟฟ้าลัดวงจร
• สถาบันการศึกษา : ใช้ในการฝึกอบรมและการสอนด้านระบบไฟฟ้า เพื่อให้ผู้เรียนมีความรู้และความเข้าใจในความปลอดภัยของระบบไฟฟ้า

คู่มือเลือกอุปกรณ์ตรวจสอบปลั๊กไฟให้เกิดประสิทธิภาพสูงสุด

การเลือกเครื่องทดสอบปลั๊กไฟที่เหมาะสมเป็นสิ่งสำคัญ และนี่คือปัจจัยที่คุณควรพิจารณาก่อนตัดสินใจเลือก เพื่อให้ได้อุปกรณ์ที่มีประสิทธิภาพและความปลอดภัยสูงสุด

• ประเภทของเครื่องทดสอบปลั๊กไฟ : อุปกรณ์ชนิดนี้มีหลายประเภท แต่ละประเภทก็ออกแบบมาสำหรับการใช้งานที่แตกต่างกัน ดังนั้นการเลือกประเภทที่เหมาะสมจะช่วยให้การทำงานมีความแม่นยำและตรงกับความต้องการ
• พิจารณาจากคุณสมบัติที่จำเป็น : เลือกเครื่องที่มีคุณสมบัติตรงกับการใช้งานและเพิ่มความสะดวกในการทำงาน เช่น ความสามารถในการตรวจจับข้อผิดพลาด รูปแบบการแสดงผล ความสามารถในการรองรับแรงดันไฟฟ้า และฟังก์ชันเสริมอื่น ๆ
• พิจารณาตามสภาพแวดล้อมการใช้งาน : การใช้งานในสถานการณ์ที่ต่างกัน ย่อมต้องการเครื่องทดสอบที่มีความสามารถเฉพาะด้านต่างกันด้วยเช่นกัน โดยเฉพาะงานในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำเป็นพิเศษ
• มาตรฐานความปลอดภัย : อุปกรณ์ที่ดีควรมีมาตรฐานความปลอดภัยรองรับ โดยทั่วไปได้แก่ มาตรฐาน CE หรือ UL มีคุณสมบัติการป้องกันการโอเวอร์โหลด (Overload Protection) และฉนวนป้องกันไฟฟ้า

RS จำหน่ายเครื่องตรวจปลั๊กไฟทุกชนิด คุณภาพสูง ราคาโรงงาน

ที่ RS เรามีอุปกรณ์ทดสอบปลั๊กไฟหลากหลายประเภทให้เลือก ครอบคลุมทุกความต้องการ ไม่ว่าจะเป็นการใช้งานในบ้านเรือนทั่วไปหรือในโรงงานอุตสาหกรรม มั่นใจในคุณภาพที่ได้มาตรฐานระดับสากล เพราะเราคัดสรรเฉพาะอุปกรณ์จากแบรนด์ชั้นนำ เช่น Martindale, Chauvin Arnoux, Megger ใช้งานได้อย่างปลอดภัยในราคาที่ย่อมเยา สามารถสั่งซื้อได้สะดวกตลอด 24 ชม. พร้อมบริการจัดส่งทั่วประเทศไทย หรือปรึกษาผู้เชี่ยวชาญเพื่อเลือกอุปกรณ์ให้เหมาะสมกับการใช้งานของคุณได้เลย
