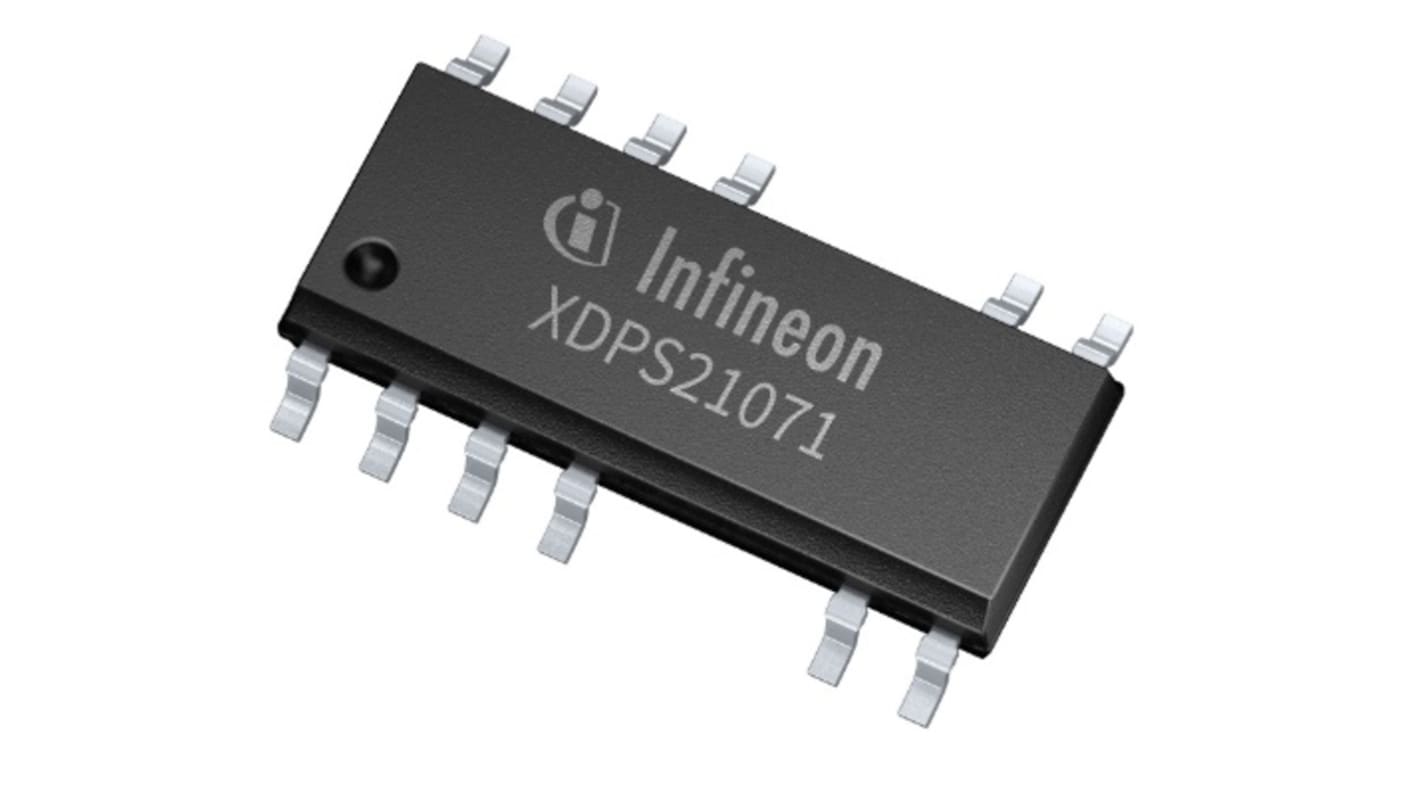

Infineon XDPS21071XUMA1, Flyback Controller 5-Channel 7-Pin, DSO
- RS Stock No.:
- 222-4970
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- XDPS21071XUMA1
- ผู้ผลิต:
- Infineon
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
- RS Stock No.:
- 222-4970
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- XDPS21071XUMA1
- ผู้ผลิต:
- Infineon
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | Infineon | |
| Product Type | AC/DC Converter | |
| Sub Type | Flyback Controller | |
| Number of Outputs | 5 | |
| Mount Type | Surface | |
| Switching Frequency | 140kHz | |
| Package Type | DSO | |
| Pin Count | 7 | |
| Standards/Approvals | No | |
| Width | 7.62 mm | |
| Length | 10mm | |
| Height | 1.75mm | |
| Series | XDPS21071 | |
| Minimum Input Voltage | -0.5V | |
| Automotive Standard | No | |
| Minimum Operating Temperature | -25°C | |
| Maximum Operating Temperature | 125°C | |
| Maximum Input Voltage | 26V | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand Infineon | ||
Product Type AC/DC Converter | ||
Sub Type Flyback Controller | ||
Number of Outputs 5 | ||
Mount Type Surface | ||
Switching Frequency 140kHz | ||
Package Type DSO | ||
Pin Count 7 | ||
Standards/Approvals No | ||
Width 7.62 mm | ||
Length 10mm | ||
Height 1.75mm | ||
Series XDPS21071 | ||
Minimum Input Voltage -0.5V | ||
Automotive Standard No | ||
Minimum Operating Temperature -25°C | ||
Maximum Operating Temperature 125°C | ||
Maximum Input Voltage 26V | ||
PWM
The Infineon XDPS21071 is the first flyback controller IC in the industry to introduce ZVS (zero-voltage switching) on the primary side to achieve high efficiency with simplified circuitry and economical switches. By driving an external low voltage switch to induce a negative current to discharge the main high voltage MOSFET, switching losses can be reduced further compared to traditional valley switching type of switching schemes.
High density with high switching frequency
High efficiency with adaptive ZVS operation and frequency law for variable output design
Safe and robust SR operation with DCM operation
Ease of design with dual integrated gate drivers and start-up cell
Ease of configurable design with GUI tools
