SMC Vacuum Generator, 1 mm nozzle, -88 kPa 24 L/min, ZH series

ดู Vacuum Generators ทั้งหมด

ยอดรวมย่อย (1 ชิ้น)*

THB1,010.40

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB1,081.13

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อกของผู้ผลิต
  • พร้อมส่งจากวันที่ 01 มิถุนายน 2569
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB1,010.40

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
391-940
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
ZH10DSA-06-06-08N
ผู้ผลิต:
SMC
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

SMC

Maximum Suction Flow

24L/min

Product Type

Vacuum Generator

Maximum Vacuum Pressure

-88kPa

Nozzle Diameter

1mm

Series

ZH

Supply Port Size

6 mm

Minimum Operating Temperature

-5°C

Vacuum Port Size

6 mm

Maximum Supply Pressure

0.45MPa

Maximum Operating Temperature

50°C

Standards/Approvals

RoHS

Exhaust Port Size

8 mm

COO (Country of Origin):
JP

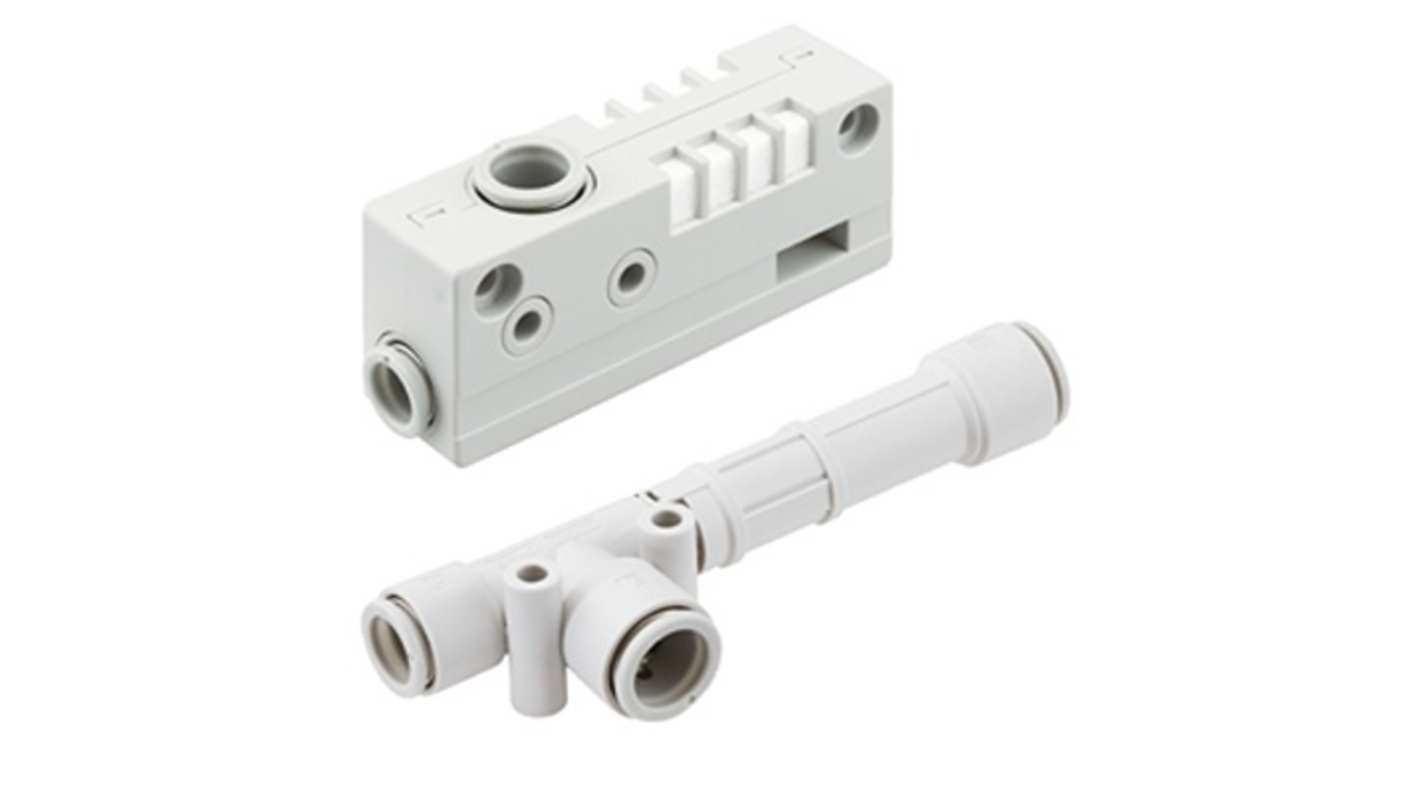

SMC Series ZH Vacuum Generator, 24L/min Maximum Suction Flow, -88kPa Maximum Vacuum Pressure - ZH10DSA-06-06-08N


This vacuum generator provides a Compact pneumatic solution for creating negative pressure in automated systems. It operates with compressed Air to produce suction for pick-and-place, component handling and light transfer tasks, and is suited to industrial environments where a small footprint and plug-in tubing connections are required.

Features & Benefits


• Maximum suction flow 24L/min delivers Faster part pick-up
• Operating supply pressure up to 0.45MPa enables robust vacuum generation
• Maximum vacuum pressure -88kPa supports reliable grip on small items
• One-touch 6mm supply and vacuum ports reduce installation time
• 1mm nozzle diameter produces focused suction for precision handling

Applications


• Suitable for pick-and-place in electronics assembly lines
• Ideal for small-component handling in automated machinery
• Used with pneumatic grippers for PCB component transfer
• Can be used for vacuum holding during inspection processes

What temperature range can it operate within on the factory floor?


It is rated for operation between -5°C and 50°C for both the pressure medium and ambient conditions.

Which tubing materials are compatible with the pneumatic connections?


Polyurethane, soft nylon and nylon tubing are suitable for the one-touch connections.

What exhaust and supply connection sizes are required for integration?


The unit uses one-touch fittings for supply and vacuum at 6mm and an exhaust connection at 8mm.

Are silencers or brackets supplied with the unit?


This configuration is delivered without a bracket and without a silencer accessory.
