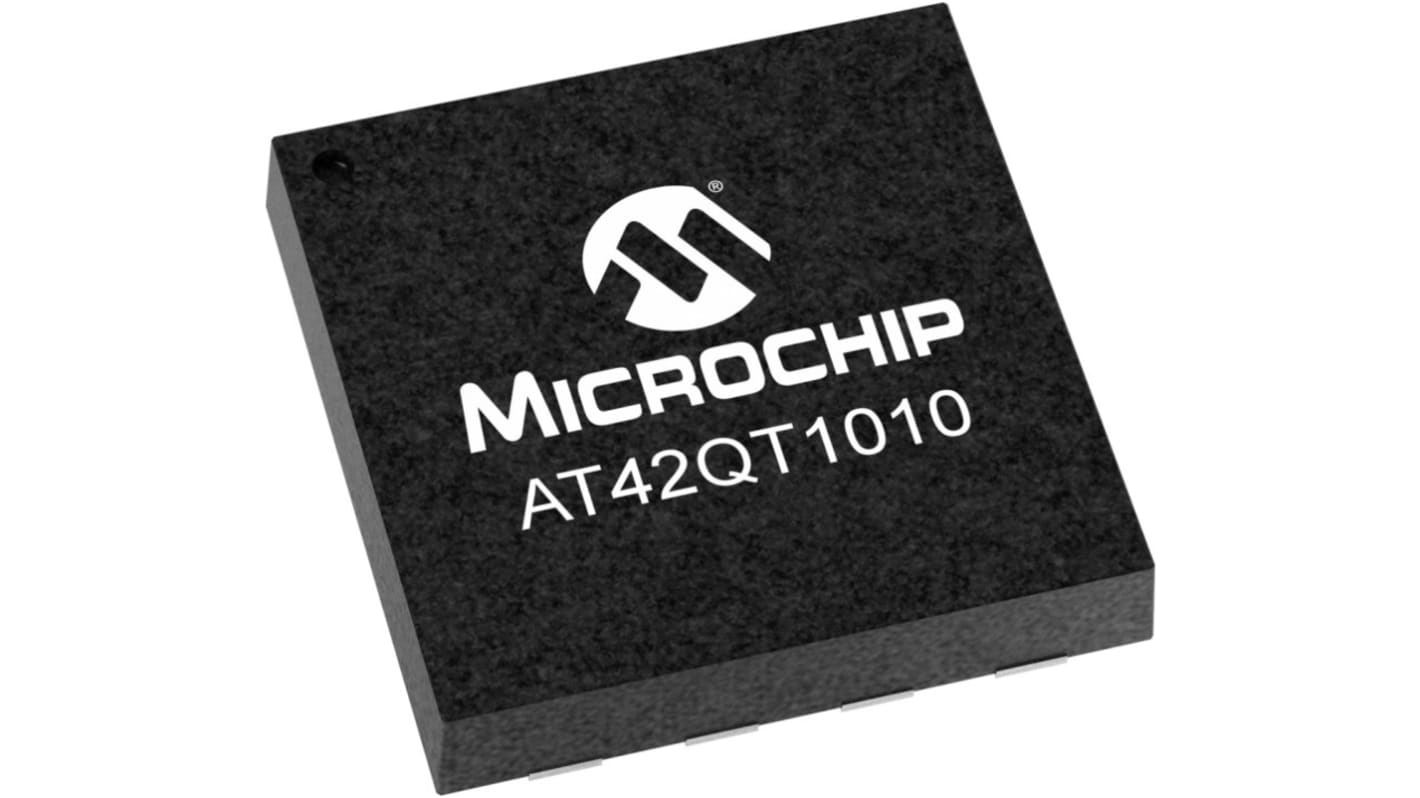

Microchip Capacitive Touch Controller IC, 14 bit Digital Output Touch Screen Controller, 8-Pin UDFN

RS Stock No.:: 177-2764
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: AT42QT1010-MAHR
ผู้ผลิต:: Microchip

Microchip Capacitive Touch Controller IC, 14 bit Digital Output Touch Screen Controller, 8-Pin UDFN

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 รีล รีลละ 3000 ชิ้น)*

THB83,250.00

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB89,070.00

(รวมภาษีมูลค่าเพิ่ม)

เพิ่มอีก 3000 ชิ้น เพื่อรับการจัดส่งฟรี

คำสั่งซื้อมูลค่าต่ำกว่า THB2,500.00 (ไม่รวมภาษีมูลค่าเพิ่ม) ค่าจัดส่งเพียง THB250.00

หมดสต็อกชั่วคราว

จะส่งได้หลังจากวันที่ 15 เมษายน 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อม้วน*
3000 - 3000	THB27.75	THB83,250.00
6000 - 9000	THB27.139	THB81,417.00
12000 +	THB26.556	THB79,668.00

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 177-2764
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: AT42QT1010-MAHR
ผู้ผลิต:: Microchip

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Microchip
	Product Type	Touch Controller IC
	Resolution	14 bit
	Interface Type	Digital Output
	Sub Type	Touch Screen Controller
	Sensing Technology	Capacitive
	Input Type	1 Key
	Mount Type	Surface
	Package Type	UDFN
	Pin Count	8
	Minimum Supply Voltage	1.8V
	Maximum Supply Voltage	5.5V
	Minimum Operating Temperature	-40°C
	Maximum Operating Temperature	85°C
	Series	AT42QT1010
	Standards/Approvals	No
	Length	2.05mm
	Height	0.55mm
	Width	2 mm
	Automotive Standard	No
	Supply Current	17μA

	เลือกทั้งหมด
	Brand Microchip
	Product Type Touch Controller IC
	Resolution 14 bit
	Interface Type Digital Output
	Sub Type Touch Screen Controller
	Sensing Technology Capacitive
	Input Type 1 Key
	Mount Type Surface
	Package Type UDFN
	Pin Count 8
	Minimum Supply Voltage 1.8V
	Maximum Supply Voltage 5.5V
	Minimum Operating Temperature -40°C
	Maximum Operating Temperature 85°C
	Series AT42QT1010
	Standards/Approvals No
	Length 2.05mm
	Height 0.55mm
	Width 2 mm
	Automotive Standard No
	Supply Current 17μA

Datasheet

The AT42QT101x Single Key capacitive touch controller family provides an easy way to add a touch key to any application. It implements advanced filtering algorithm to offer robust operation in noisy environment. Sensitivity and low power modes can be configured as well.

The AT42QT1010 has "maximum on" touch duration of ∼ 60s.

Keys: One – configurable as either a single key or a proximity sensor

Key outline sizes: 6 mm x 6 mm or larger (panel thickness dependent), widely different sizes and shapes possible

Electrode design: Solid or ring electrode shapes

PCB Layers required: One

Electrode materials: Etched copper, silver, carbon, Indium Tin Oxide (ITO)

Panel thickness: Up to 12 mm glass, 6 mm plastic (electrode size and Cs dependent)

Key sensitivity: Settable via capacitor (Cs)

Power consumption: 17 μA at 1.8 V typical

Applications: Control panels, consumer appliances, IoT, proximity sensor applications, toys, lighting controls, mechanical switch or button replacement

Microchip Capacitive Touch Controller IC, 14 bit Digital Output Touch Screen Controller, 8-Pin UDFN
