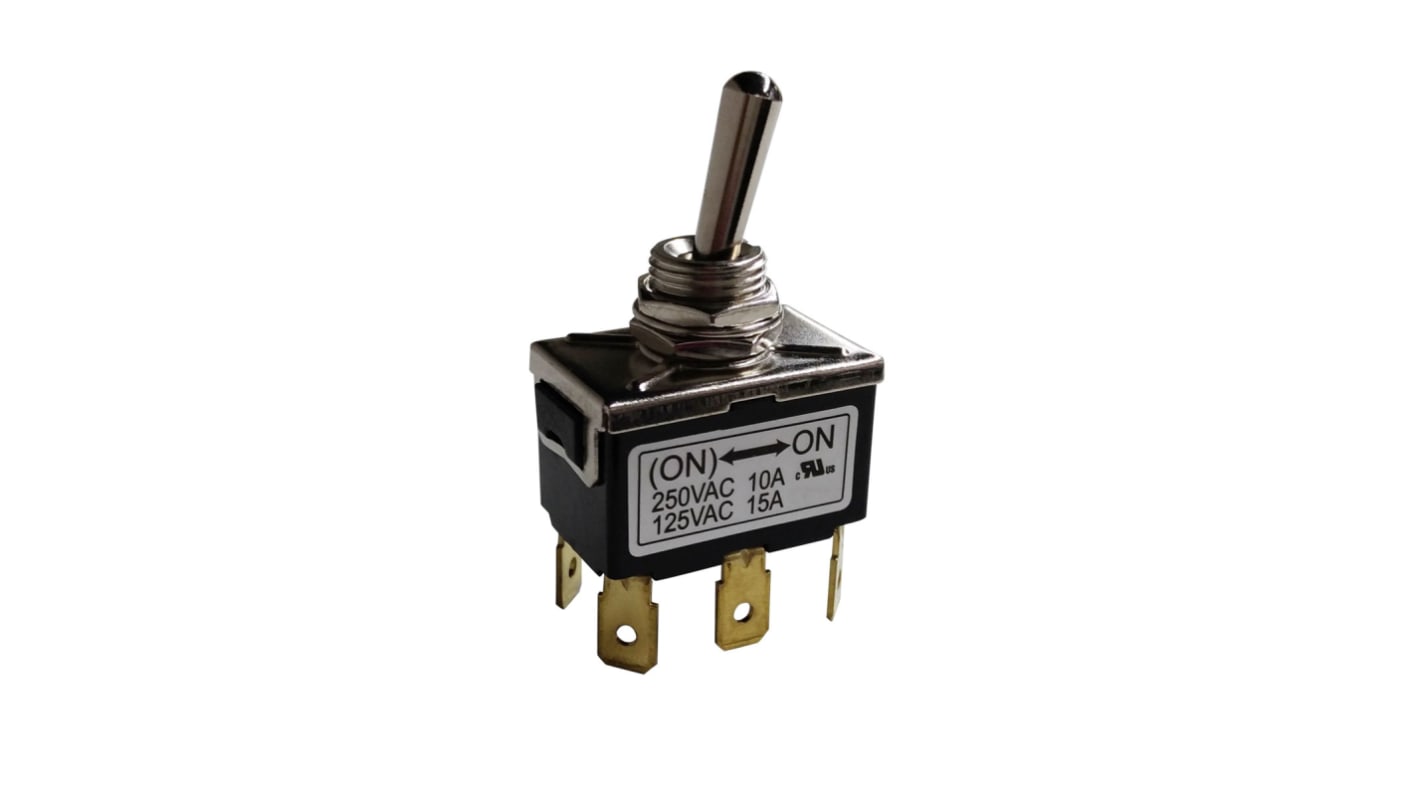

RS PRO Toggle Switch, PCB Mount, On-On, DPDT, Solder Terminal, 250 V ac

RS Stock No.:: 206-6990
ผู้ผลิต:: RS PRO

RS PRO Toggle Switch, PCB Mount, On-On, DPDT, Solder Terminal, 250 V ac

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB332.37

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB355.64

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 78 ชิ้นจะส่งได้หลังจากวันที่ 16 มีนาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 - 9	THB332.37
10 - 49	THB319.07
50 - 99	THB305.78
100 +	THB299.14

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 206-6990
ผู้ผลิต:: RS PRO

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	RS PRO
	Contact Configuration	DPDT
	Product Type	Toggle Switch
	Switch Operation	On-On
	Switch Contact Current	10 A
	Mount Type	PCB
	Terminal Type	Solder
	IP Rating	IP40
	Illuminated	No
	Contact AC Voltage	250V ac
	Minimum Operating Temperature	-20°C
	Actuator Length	16.45mm
	Maximum Operating Temperature	55°C
	Actuator Material	Brass
	Width	19.5 mm
	Length	31.78mm
	Height	56.95mm
	Series	L7
	Standards/Approvals	RoHS, UL & cUL
	Mechanical Life	10Cycles

	เลือกทั้งหมด
	Brand RS PRO
	Contact Configuration DPDT
	Product Type Toggle Switch
	Switch Operation On-On
	Switch Contact Current 10 A
	Mount Type PCB
	Terminal Type Solder
	IP Rating IP40
	Illuminated No
	Contact AC Voltage 250V ac
	Minimum Operating Temperature -20°C
	Actuator Length 16.45mm
	Maximum Operating Temperature 55°C
	Actuator Material Brass
	Width 19.5 mm
	Length 31.78mm
	Height 56.95mm
	Series L7
	Standards/Approvals RoHS, UL & cUL
	Mechanical Life 10Cycles

COO (Country of Origin):: TW

RS PRO DPDT Toggle Switches

Introducing a range of DPDT toggle switches from RS PRO. These high-quality toggle switches offer a double pole double throw contact configuration that has two inputs and four outputs, 10A or 12A contact current ratings, and an operating temperature of -30°C to +85°C. RS PRO DPDT toggle switches are designed with screw or solder tab termination for PCB applications.

Why would you need a DPDT type toggle switch?

DPDT toggles are commonly used to control electric motors and electric linear actuators for example; giving you the capacity to reverse the polarity in the motor so it rotates in two different directions.

Handling & Storage

Prevent terminal oxidization on the switches by storing products in an environment that is dry and cool with relative humidity less than 90%.;Note: Prior to mounting products onto circuit board as well as for unused units, it is recommended to keep them within the sealed bag.

Material Characteristics

• Actuator: Brass ;• Bushing: Aluminium die-casting alloy ;• O ring: Silicone gasket;• Contact: Silver alloy;• Body: Nylon 66;• Terminals: Brass with tin plating;• Hardware: Steel with trivalent zinc plating

Features and Benefits

• Sealed electrical toggle switch;• Double pole double throw contact;• IP40/ IP68 front panel protection;• Brass actuator;• Operating temperature -30°C to +85°C;• UL & CUL & ENEC15 approved

10A Switch Operations

• On-On; RS stock no: 206-6982;• On-On; RS stock no: 206-6983;• On-Off-On; RS stock no: 206-6984;• On-Off-On; RS stock no: 206-6985;• (On)-Off-(On); RS stock no: 206-6986;• (On)-Off-(On); RS stock no: 206-6987;• (On)-On; RS stock no: 206-6988;• (On)-On; RS stock no: 206-6990;• (On)-Off-On; RS stock no: 206-6991

12A Switch Operations

• Momentary-Off-Momentary; RS stock no: 206-6977;• On-None-(On); RS stock no: 206-6975;• On-Off-On; RS stock no: 206-6976;• On-Off-On; RS stock no: 206-6978

Applications

Telecommunications;Aerospace;Automotive;Instrumentation control;Industrial Control Solutions;Material Handling
