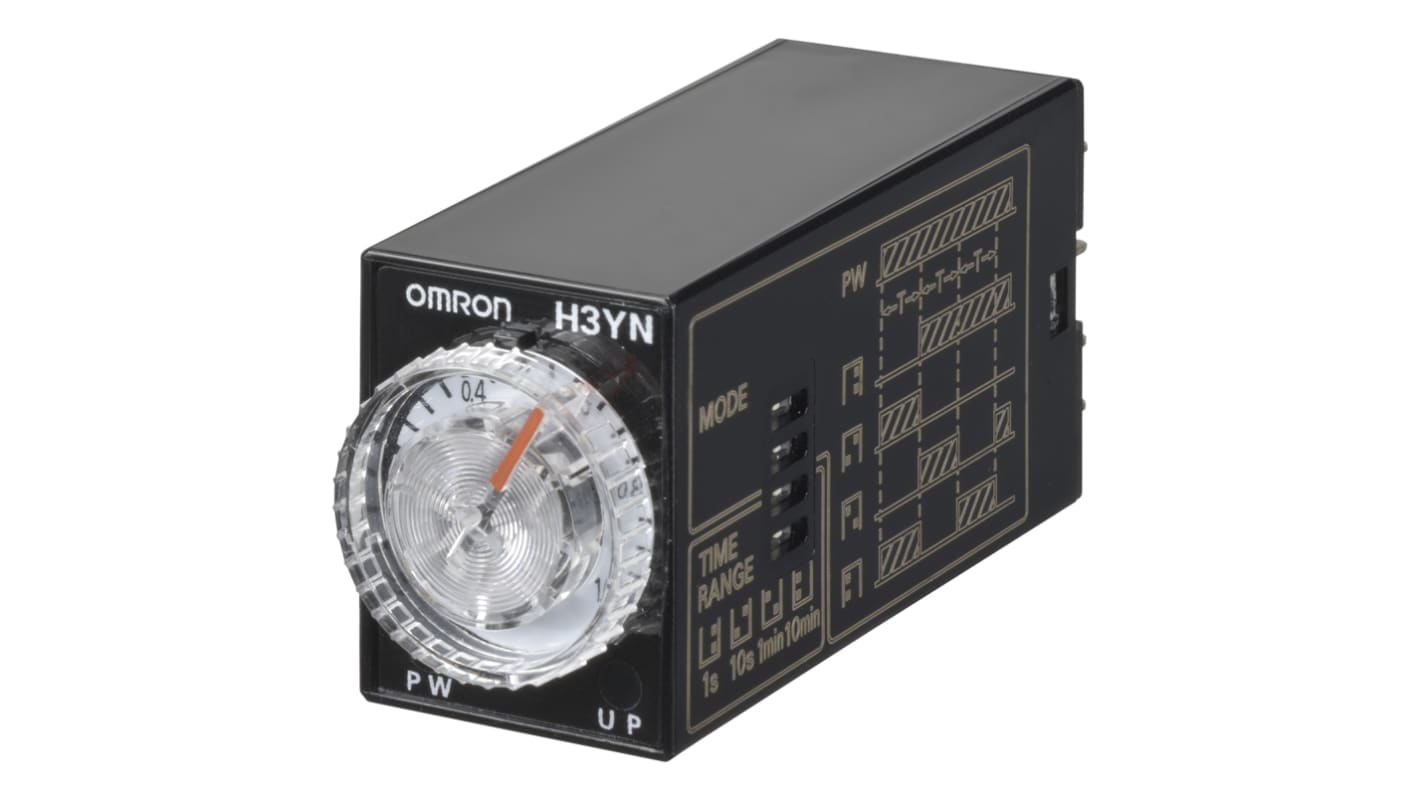

Omron H3YN Series Panel Timer Relay, 4-Contact, 12 V 12V ac, 0.1 min to 10 h, Multifunction-Function, DPDT Switch

RS Stock No.:: 106-6257
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-21-B DC12
ผู้ผลิต:: Omron

Omron H3YN Series Panel Timer Relay, 4-Contact, 12 V 12V ac, 0.1 min to 10 h, Multifunction-Function, DPDT Switch

ยอดรวมย่อย (1 ชิ้น)*

THB2,243.26

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB2,400.29

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

4 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 +	THB2,243.26

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 106-6257
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: H3YN-21-B DC12
ผู้ผลิต:: Omron

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Omron
	Product Type	Timer Relay
	Mount Type	Panel
	Time Range	0.1 min to 10 h
	Number of Contacts	4
	Switching Voltage	250V ac
	Number of Timer Functions	Multifunction
	Contact Configuration	DPDT
	IP Rating	IP40
	Supply AC Voltage	12V ac
	Contact Current	5A
	Minimum Operating Temperature	-10°C
	Supply DC Voltage	12 V
	Terminal Type	Push-in
	Maximum Operating Temperature	55°C
	Width	56.6mm
	Standards/Approvals	IEC 60664-1, EN 61812-1, Lloyds, UL 508, CSA C22.2 No. 14, CCC, CE
	Height	28mm
	Length	21.5mm
	Series	H3YN

	เลือกทั้งหมด
	Brand Omron
	Product Type Timer Relay
	Mount Type Panel
	Time Range 0.1 min to 10 h
	Number of Contacts 4
	Switching Voltage 250V ac
	Number of Timer Functions Multifunction
	Contact Configuration DPDT
	IP Rating IP40
	Supply AC Voltage 12V ac
	Contact Current 5A
	Minimum Operating Temperature -10°C
	Supply DC Voltage 12 V
	Terminal Type Push-in
	Maximum Operating Temperature 55°C
	Width 56.6mm
	Standards/Approvals IEC 60664-1, EN 61812-1, Lloyds, UL 508, CSA C22.2 No. 14, CCC, CE
	Height 28mm
	Length 21.5mm
	Series H3YN

COO (Country of Origin):: CN

Omron H3YN Series Timer Relay, 12V Supply Voltage, 0.1min to 10h Time Range - H3YN-21-B DC12

This timer relay is a Compact electromechanical timing device designed for panel installation in industrial control systems. It provides selectable delay functions across a broad time span and accepts low-voltage supplies for straightforward integration into automation and electrical assemblies.

Features and Benefits:

• DPDT contacts rated at 5A enabling versatile switching capacity
• Time range adjustable from 0.1min to 10h for precise delays
• Accepts 12V AC and 12V DC to suit mixed supply environments
• Push-in terminals for Rapid wiring and maintenance
• Switching capability up to 250V AC for common control circuits
• Conforms to multiple international standards for system compatibility

Applications

• Suitable for sequencing motors and pumps in control panels
• Ideal for delay control in conveyor and material-handling systems
• Used with industrial timers for phased lighting and signalling
• Can be used for interlock timing in machinery safety circuits

What environmental temperatures can it withstand during operation?

It operates reliably between -10°C and 55°C, allowing use in many indoor industrial settings.

How is the unit mounted within an enclosure?

It is designed for panel mounting to fit directly into control panels and switchboards.

What level of ingress protection does it provide against dust and contact?

The enclosure meets IP40, offering protection against solid objects larger than 1mm but not against water.

How many independent contacts are available for wiring?

There are four changeover contact poles configured as double-pole double-throw to support multiple circuit functions.
