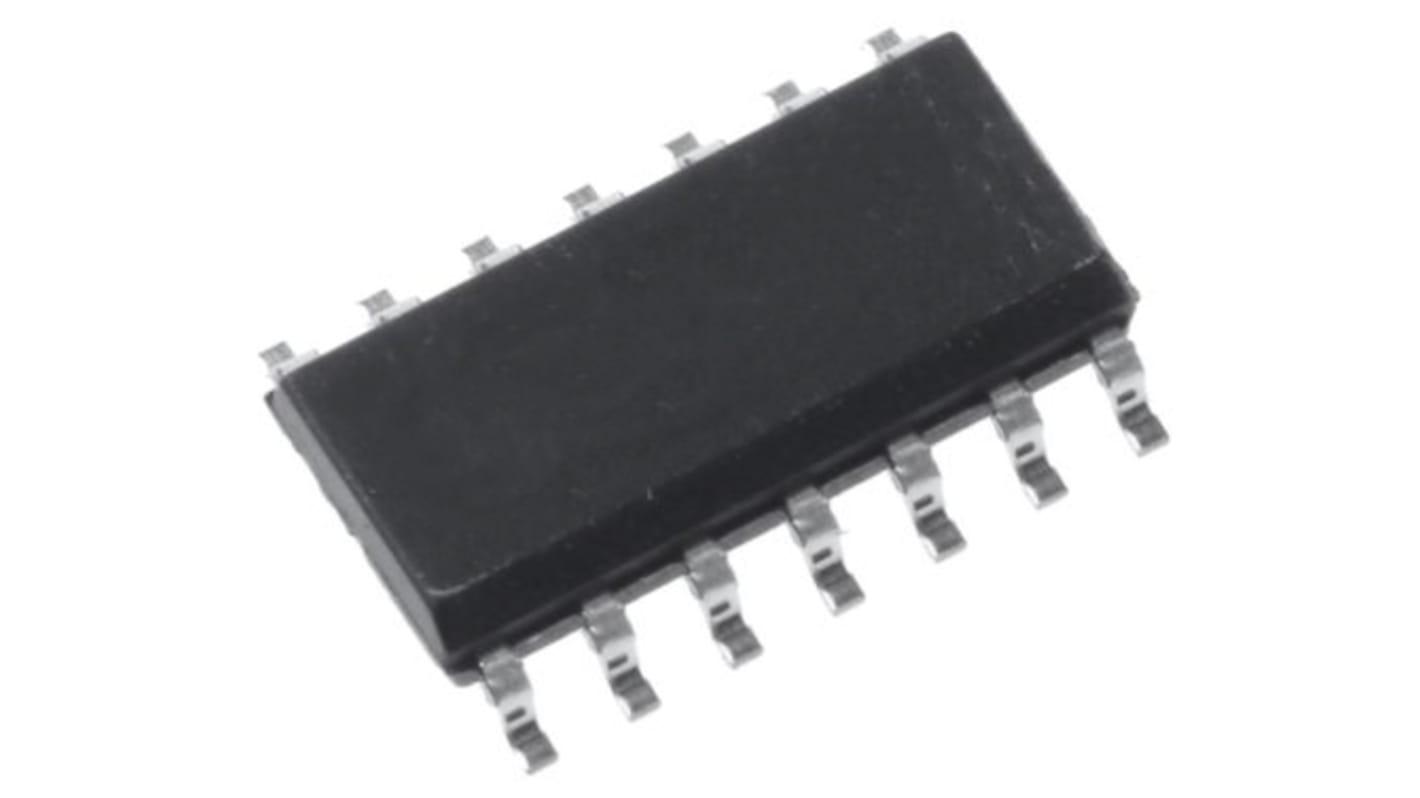

STMicroelectronics TS TS556IDTTR CMOS Timer, 2, 14-Pin SO

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Timer Circuits ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB42.49

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB45.46

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • 136 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 - 624THB42.49
625 - 1249THB41.43
1250 +THB40.79

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
188-9296
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
TS556IDTTR
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Mount Type

Surface

Product Type

CMOS Timer

Sub Type

Timer

Package Type

SO

Number of Internal Timers

2

Pin Count

14

Minimum Supply Voltage

2V

Maximum Supply Voltage

16V

Minimum Operating Temperature

-40°C

Maximum Propagation Delay Time @ M

100ns

Maximum Operating Temperature

125°C

Standards/Approvals

No

Height

1.65mm

Length

8.75mm

Propagation Delay Test Condition

10pF

Series

TS

Automotive Standard

No

The TS556 is a dual CMOS timer which offers a very low consumption: (Icc(TYP)TS556 = 220 μA at VCC = 5 V versus Icc(TYP) NE556(a)= 6 mA), and high frequency:(f(max.)TS556 = 2.7 MHz versus f(max.)NE556(a)= 0.1 MHz). In both monostable and astable modes, timing remains very accurate. The TS556 provides reduced supply current spikes during output transitions, which enables the use of lower decoupling capacitors compared to those required by bipolar NE556(a). Due to the high input impedance (1012 Ω), timing capacitors can also be minimized.

Very low power consumption:

220 μA typ at VCC= 5 V

180 μA typ at VCC= 3 V

High maximum astable frequency 2.7 MHz

Pin-to-pin and functionally compatible with bipolar NE5561

Wide voltage range: 2 V to 16 V

Supply current spikes reduced during output transitions

High input impedance: 1012Ω

Output compatible with TTL, CMOS and logic MOS
