STMicroelectronics MCP9701T Series, Digital Output Temperature & Humidity Sensor, Surface Mount, SMBus, ±2.5 %, 6-Pin
- RS Stock No.:
- 190-8476P
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STTS751-1DP3F
- ผู้ผลิต:
- STMicroelectronics

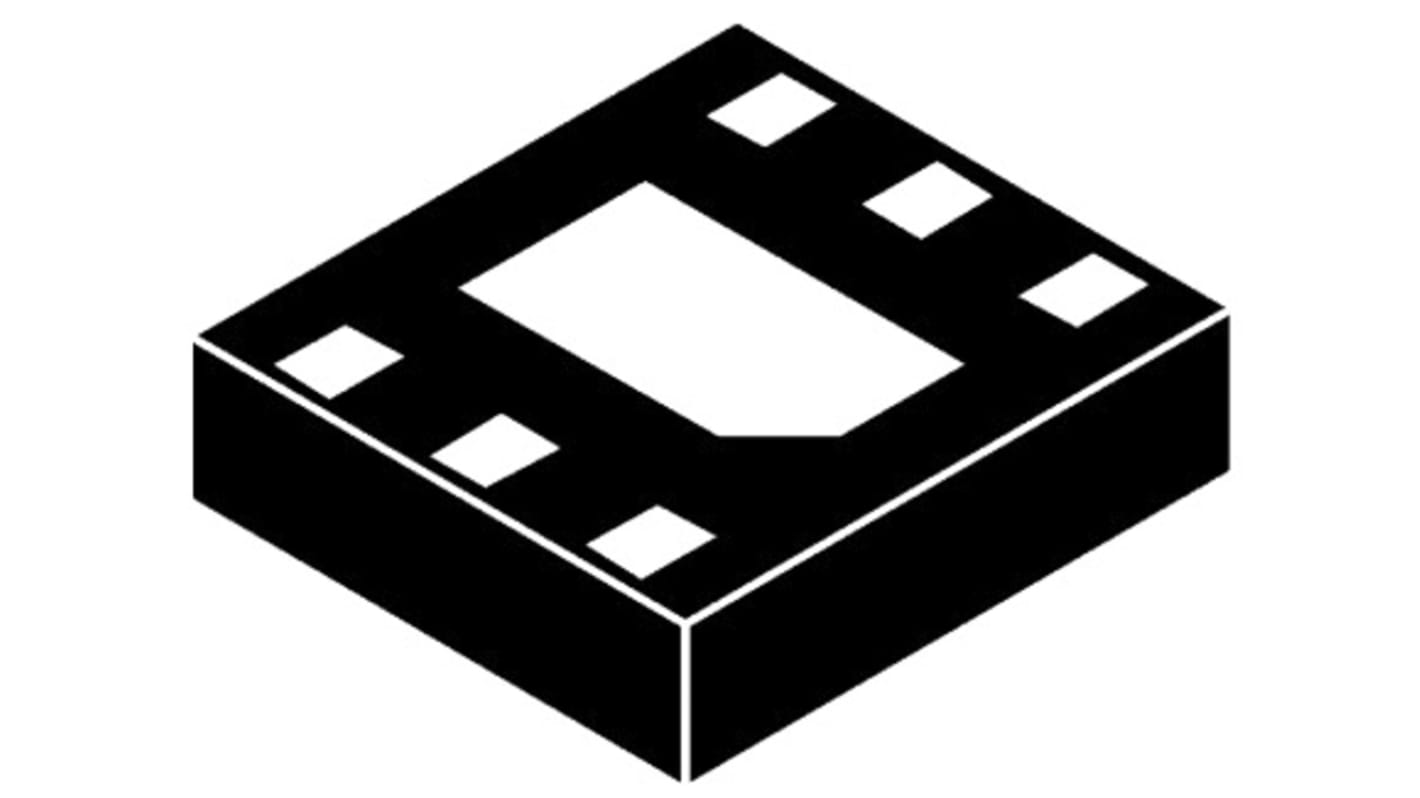

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ดูตัวเลือกการกำหนดราคาในการซื้อปริมาณมากยอดรวมย่อย 750 ชิ้น (จัดส่งเป็นม้วน)*
THB17,568.75
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB18,798.75
(รวมภาษีมูลค่าเพิ่ม)
ไม่สามารถเข้าถึงข้อมูลสต็อกได้ในขณะนี้ - โปรดกลับมาตรวจสอบอีกครั้งภายหลัง
ชิ้น | ต่อหน่วย |
|---|---|
| 750 - 1475 | THB23.425 |
| 1500 + | THB23.064 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 190-8476P
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STTS751-1DP3F
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| Product Type | Temperature & Humidity Sensor | |
| Output Type | Digital | |
| Sub Type | Temperature Sensor | |
| Interface Type | SMBus | |
| Accuracy | ±2.5 % | |
| Mount Type | Surface | |
| Pin Count | 6 | |
| Maximum Operating Temperature | 125°C | |
| Minimum Operating Temperature | -40°C | |
| Minimum Supply Voltage | 2.25V | |
| Maximum Supply Voltage | 3.6V | |
| Package Type | UDFN | |
| Standards/Approvals | No | |
| Series | MCP9701T | |
| Length | 2.05mm | |
| Height | 0.5mm | |
| Automotive Standard | No | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
Product Type Temperature & Humidity Sensor | ||
Output Type Digital | ||
Sub Type Temperature Sensor | ||
Interface Type SMBus | ||
Accuracy ±2.5 % | ||
Mount Type Surface | ||
Pin Count 6 | ||
Maximum Operating Temperature 125°C | ||
Minimum Operating Temperature -40°C | ||
Minimum Supply Voltage 2.25V | ||
Maximum Supply Voltage 3.6V | ||
Package Type UDFN | ||
Standards/Approvals No | ||
Series MCP9701T | ||
Length 2.05mm | ||
Height 0.5mm | ||
Automotive Standard No | ||
The STTS751 is a digital temperature sensor which communicates over a 2-wire SMBus 2.0 compatible bus. The temperature is measured with a user-configurable resolution between 9 and 12 bits. At 9 bits, the smallest step size is 0.5 °C, and at 12 bits, it is 0.0625 °C. At the default resolution (10 bits, 0.25 °C/LSB), the conversion time is nominally 21 milliseconds.
The open-drain EVENT output is used to indicate an alarm condition in which the measured temperature has exceeded the user-programmed high limit or fallen below the low limit. When the EVENT pin is asserted, the host can respond using the SMBus Alert Response Address (ARA) protocol to which the STTS751 will respond by sending its slave address.
The STTS751 is a 6-pin device that supports user-configurable slave addresses. Via the pull-up resistor on the Addr/Therm pin, one of four different slave addresses can be specified. Two order numbers (STTS751-0 and STTS751-1) provide two different sets of slave addresses bringing the total available to eight. Thus, up to eight devices can share the same 2-wire SMBus without ambiguity, thereby allowing monitoring of multiple temperature zones in an application.
The two-wire interface can support transfer rates up to 400 kHz.
