MikroElektronika Heart Rate Sensor MikroBus Click Board for MCP609, MAX6106
- RS Stock No.:
- 136-0853
- Distrelec หมายเลขบทความ:
- 301-63-721
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MIKROE-2455
- ผู้ผลิต:
- MikroElektronika
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 ชิ้น)*
THB1,836.65
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB1,965.22
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
หมดสต็อกชั่วคราว
- 3 ชิ้นจะส่งได้หลังจากวันที่ 30 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 - 4 | THB1,836.65 |
| 5 + | THB1,776.04 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 136-0853
- Distrelec หมายเลขบทความ:
- 301-63-721
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MIKROE-2455
- ผู้ผลิต:
- MikroElektronika
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | MikroElektronika | |
| Product Type | Sensor Development Tool | |
| Sensor Technology | Heart Rate Sensor | |
| Featured Device | MCP609, MAX6106 | |
| Kit Classification | MikroBus Click Board | |
| Standards/Approvals | RoHS | |
| Distrelec Product Id | 301-63-721 | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand MikroElektronika | ||
Product Type Sensor Development Tool | ||
Sensor Technology Heart Rate Sensor | ||
Featured Device MCP609, MAX6106 | ||
Kit Classification MikroBus Click Board | ||
Standards/Approvals RoHS | ||
Distrelec Product Id 301-63-721 | ||

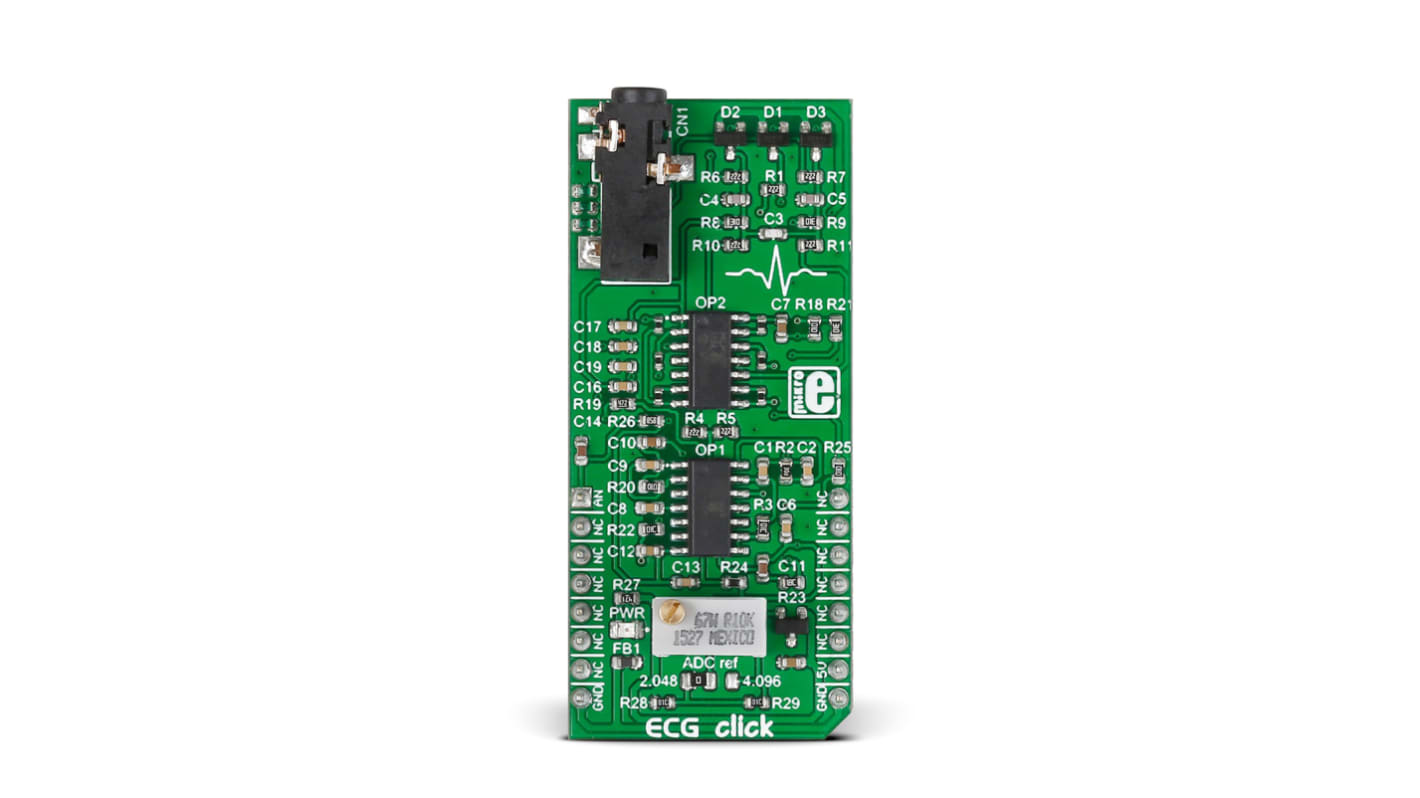

ECG click mikroBUS™
The MikroElektronika ECG Click Board is an accessory board that provides a simple method of adding electrocardiogram measurement hardware to a development platform.
Like all Click Boards the ECG Click fits the popular mikroBUS™ socket, creating a plug-in solution to add functionality, removing the need for hardware configuration.
The ECG Click measures electrical activity of the heart through 3 electrodes taped to the skin that connect to the board via a 3.5mm jack. The circuity of the ECG click amplifies the electrical signals from the heart and filters out noise, providing a clean and clear signal for the mother development board.
The MikroElektronika MikroPlot software, a free to download data visualisation tool, can be used to analyse the data generated and create an ECG plot.
Features
Fits the popular mikroBUS™ socket
7-block design (protection, preamplifier, high-pass filter #1, amplifier, high-pass filter #2, low-pass filter, DRL circuit)
Jumpers for setting output voltage range
Trimmer potentiometer to adjust gain
MCP609 Op Amp
MAX6106 Voltage Reference IC
ESD, Overvoltage and Overcurrent protection
Analogue output (mikroBUS™ AN pin)
5 V power supply
Package Contents
1 x ECG Click Board
Click mikroBUS™ Biomedical Boards
Note
Electrodes and connecting cables are not included. A kit that includes electrodes and cables with the ECG Click is available, MikroElektronika part MIKROE-2458.
The target board requires an MCU with a minimum 10-bit ADC.
Click board comes with the header strips soldered.
The target board requires an MCU with a minimum 10-bit ADC.
Click board comes with the header strips soldered.
