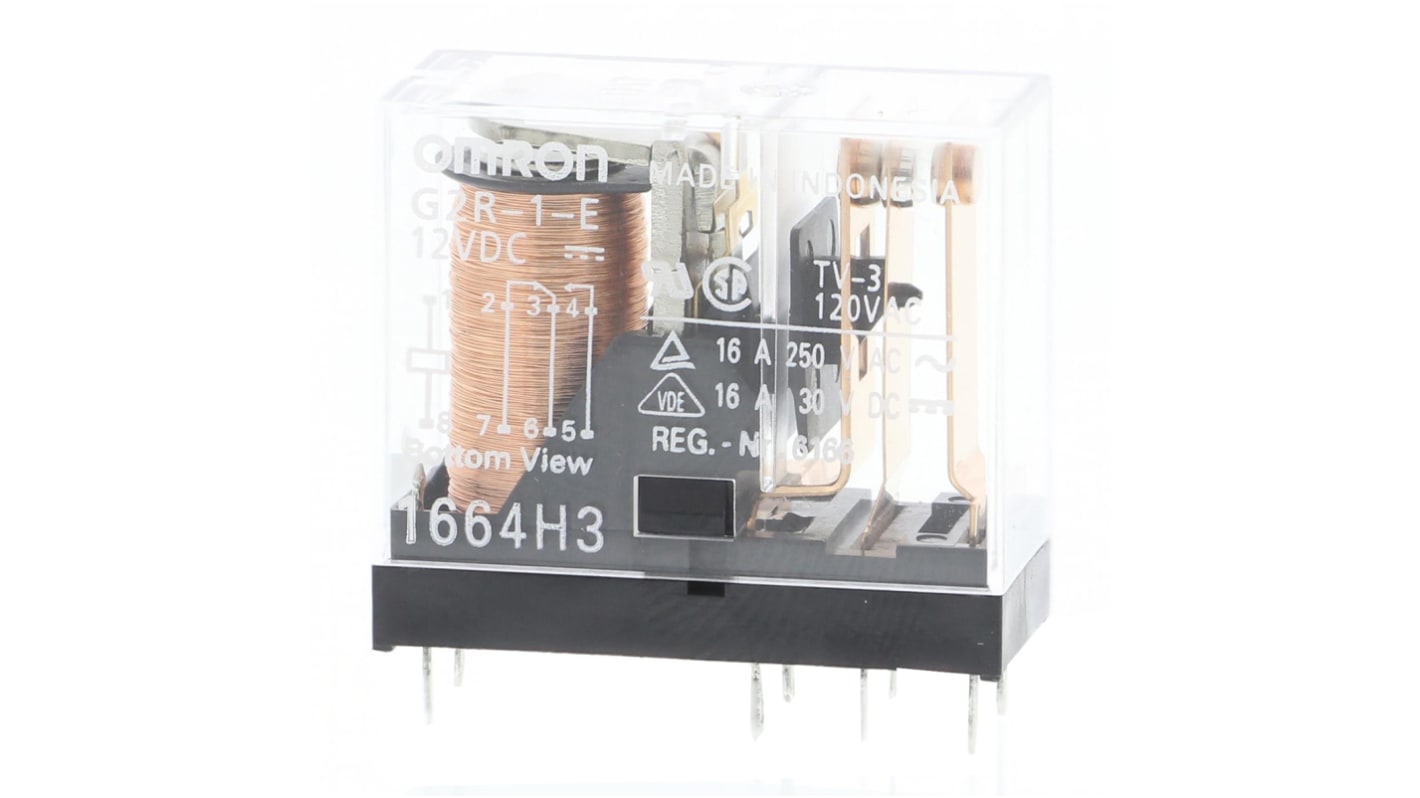

Omron PCB Power Relay, 12V dc Coil, 16A Switching Current, SPDT

RS Stock No.:: 366-293
Distrelec หมายเลขบทความ:: 137-15-117
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: G2R-1-E DC12
ผู้ผลิต:: Omron

Omron PCB Power Relay, 12V dc Coil, 16A Switching Current, SPDT

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB196.54

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB210.30

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

66 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 352 ชิ้นจะส่งได้หลังจากวันที่ 04 พฤษภาคม 2569 ไปอีกประมาณ 7 วันทำการ
เพิ่มอีก 288 ชิ้นจะส่งได้หลังจากวันที่ 25 พฤษภาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 - 24	THB196.54
25 - 49	THB192.63
50 - 99	THB188.79
100 - 499	THB185.02
500 +	THB152.28

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 366-293
Distrelec หมายเลขบทความ:: 137-15-117
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: G2R-1-E DC12
ผู้ผลิต:: Omron

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Omron
	Coil Voltage	12V dc
	Product Type	Power Relay
	Contact Configuration	SPDT
	Mount Type	PCB
	Series	G2R-1
	Terminal Type	Through Hole
	Switching Current	16A
	Switching DC Voltage	125V dc
	Switching AC Voltage	440V ac
	Minimum Operating Temperature	-40°C
	Switching Power	4kVA
	Coil Resistance	275Ω
	Maximum Operating Temperature	70°C
	Height	25.5mm
	Coil Power	0.53VA
	Width	13mm
	Standards/Approvals	RoHS
	Length	29mm
	Contact Material	Silver Alloy
	Contact Resistance	30mΩ

	เลือกทั้งหมด
	Brand Omron
	Coil Voltage 12V dc
	Product Type Power Relay
	Contact Configuration SPDT
	Mount Type PCB
	Series G2R-1
	Terminal Type Through Hole
	Switching Current 16A
	Switching DC Voltage 125V dc
	Switching AC Voltage 440V ac
	Minimum Operating Temperature -40°C
	Switching Power 4kVA
	Coil Resistance 275Ω
	Maximum Operating Temperature 70°C
	Height 25.5mm
	Coil Power 0.53VA
	Width 13mm
	Standards/Approvals RoHS
	Length 29mm
	Contact Material Silver Alloy
	Contact Resistance 30mΩ

ล็อกอินเพื่อดูโมเดล CAD

G2R-1-E 12DC High Capacity PCB Non-Latching Power Relay.

The Omron G2R-1-E 12DC High capacity power relay is a single pole PCB terminal relay with an excellent safety design and dielectric strength 5000 V between the coil and contacts. This general purpose relay also provides a surge resistance of 10000 V plus is RoHS compliant.

Features and Benefits G2R-1-E 12DC High Capacity Non-Latching Relay.

• PCB Terminal.

• High Capacity relay.

• Flux protection.

• SPDT AC/DC Contacts.

• 1 Pole NO/NC (normally open/normally closed).

Coil Ratings.

• Rated voltage 12 V dc.

• Rated current 43.6 mA.

• Coil resistance 275 Ω.

• Must operate voltage 70% max.

• Must release voltage 15% minimum.

• Maximum voltage 170% at 23°C.

Standard Relay.

• Contact resistance 30 mΩ max.

• Operate time 15 ms max.

• Release time DC – 5 ms max.

• Vibration resistance – destruction 10 to 55 to 10 Hz (0.75 mm single amplitude) (1.5 mm double amplitude).

• Vibration resistance – malfunction 10 to 55 to 10 Hz (0.75 mm single amplitude) (1.5 mm double amplitude).

• Shock resistance – destruction 1000 m/s².

• Shock resistance – malfunction 200 m/s² (energised) 100 m/s² (not energised).

• Operating temperature -40°C to 70°C (no icing).

• Weight 17 g (approx).

G2R Series

General purpose PCB power relay used in various domestic and commercial applications

8mm creepage/clearance

H25.5 x W13 x D29 mm

Approvals

UL508; CSA22.2; EN 61810-1; SEV; SEMKO
