STMicroelectronics Evaluation Board Buck Converter for VIPER26LD
- RS Stock No.:
- 875-0863
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-ISA116V1
- ผู้ผลิต:
- STMicroelectronics
ไม่พร้อมจำหน่ายในตอนนี้
ขออภัย เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกเมื่อใด
- RS Stock No.:
- 875-0863
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-ISA116V1
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| Product Type | Evaluation Board | |
| Power Management Function | Buck Converter | |
| Kit Classification | Evaluation Board | |
| Featured Device | VIPER26LD | |
| Kit Name | Evaluation Board | |
| Standards/Approvals | No | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
Product Type Evaluation Board | ||
Power Management Function Buck Converter | ||
Kit Classification Evaluation Board | ||
Featured Device VIPER26LD | ||
Kit Name Evaluation Board | ||
Standards/Approvals No | ||
5W Dual-Output Wide-Input Step-Down Converter, STMicroelectronics

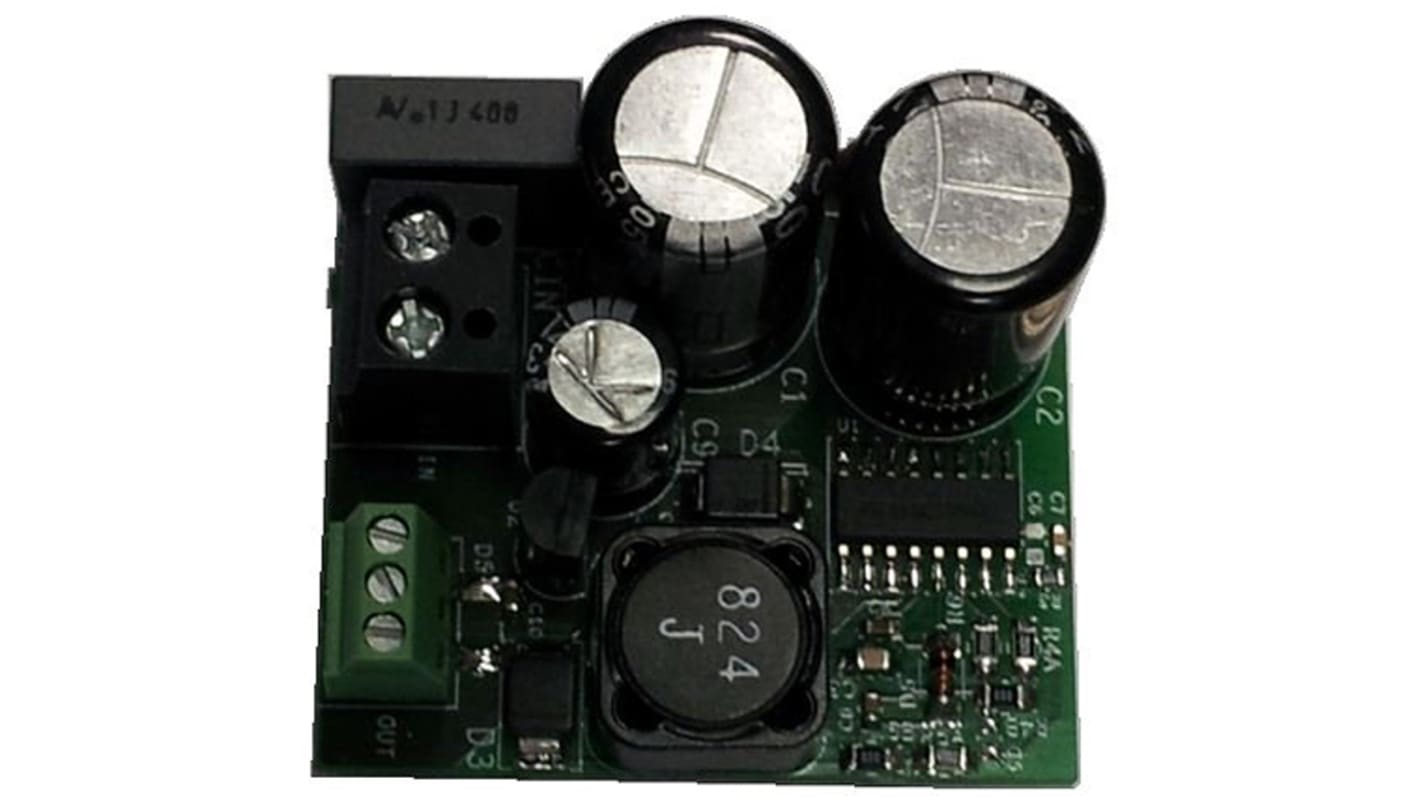

The STEVAL-ISA116V1 demonstration board implements a double-output power supply set in step-down (buck) topology using the VIPER26LD, an energy saving VIPerPlus, 12W high voltage converter with direct feedback.
The VIPER26LD features include an 800V avalanche-rugged power section, PWM operation at 60kHz with frequency jittering for lower EMI, current limiting with adjustable set point, on-board soft-start, safe auto-restart after a fault condition and low standby power consumption.
Universal input mains voltage 80 to 280VAC at 45-65Hz
Dual-output voltage; 16V @ 300mA continuous operation and 5V through LDO Regulator
Standby power consumption less than 100mW @ 265VAC
Fully protected against faults (overload, feedback disconnection and over-heating)
EMI: according to EN55022-Class-B
