Infineon IMOTION Fan Driver Reference Design Kit 3-Phase Motor Drive for Gate Driver for Motor

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB2,401.52

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB2,569.63

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • 5 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB2,401.52

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
273-2087
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
REFMHA50WIMI111TTOBO1
ผู้ผลิต:
Infineon
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Infineon

Power Management Function

3-Phase Motor Drive

Product Type

Gate Driver Module

For Use With

Motor

Kit Classification

Evaluation Board

Featured Device

Gate Driver

Kit Name

IMOTION Fan Driver Reference Design Kit

Standards/Approvals

RoHS

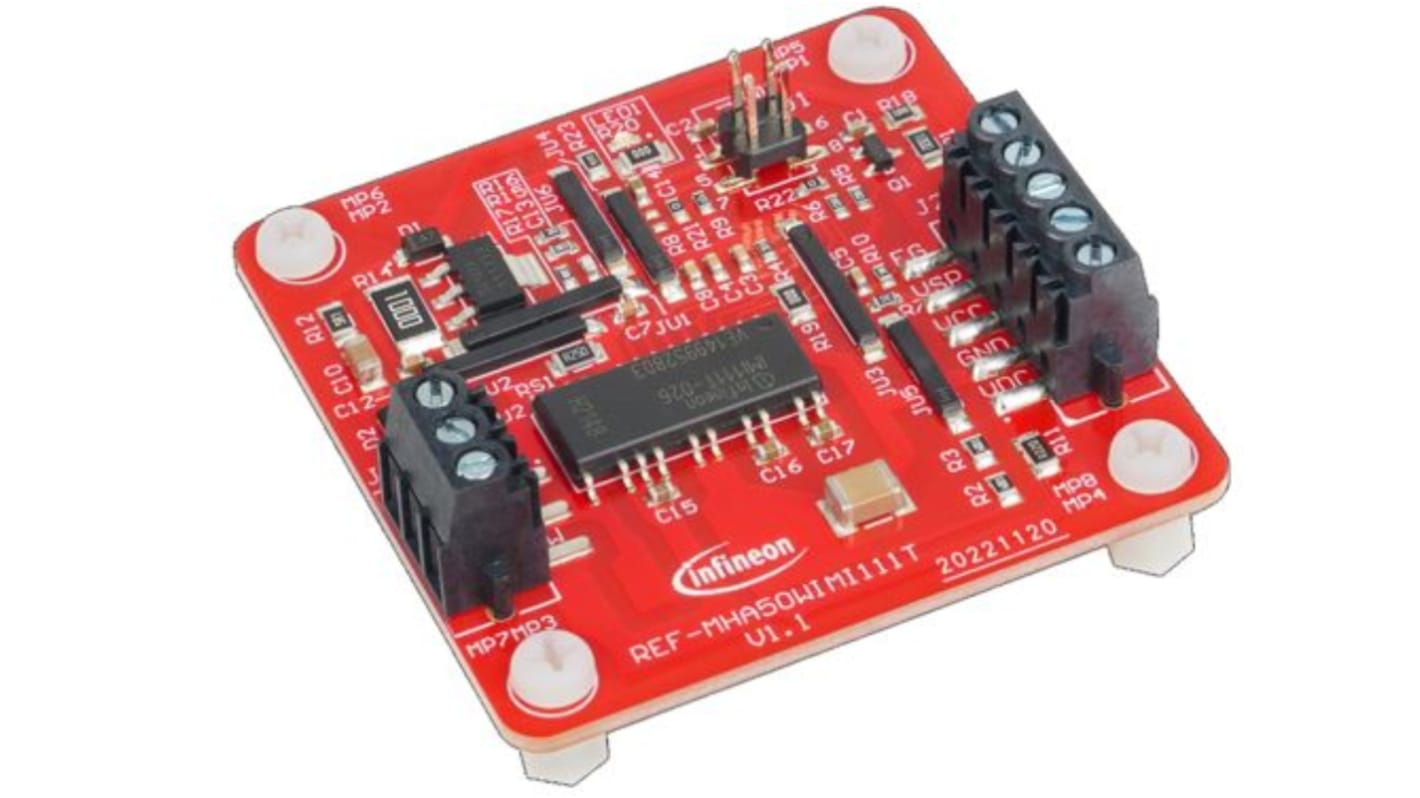

Reference board for efficient fan control powered by iMOTION™ IPM IMI111T-026H


REF-MHA50WIMI111T is a complete reference design board targeted for fan drives. The featured IMI111T-026H device is part of the iMOTION™ IMI111T series, offering full 3-phase inverter functionality including motor controller, 3-phase gate driver and IGBT-based power stage in a compact DSO package.

The setup and operation of the motor control system is supported by the respective iMOTION™ tools:

The iMOTION™ Solution Designer provides system configuration, device setup as well as final tuning and monitoring. The IMI111T-026H Motion Control Engine (MCE) software package, containing the latest firmware image, is available within the Solution Designer.

The IMI111T-026H mounted on the board has been pre-programmed with the MCE firmware version that was recent at the time of board manufacturing. It is recommended to verify the version and performs an update to the latest available revision. New firmware releases are made available as SD packs for the iMOTION™ Solution Designer.

Get your motor running in less than 1 hour! REF-MHA50WIMI111T enables rapid prototyping of various inverterized motor control systems, for example fans, pumps and compressors.

Summary of Features


•Field-proven advanced Motion Control Engine (MCE)

•Single-shunt sensorless field oriented control (FOC)

•Scripting engine for additional flexibility

•600 V / 2 A IGBT power stage

•Low cost single layer PCB design

•Integrated protection features

Benefits


•Reference for low cost and small footprint inverterized drive

•Fast time to market – No coding required for motor control functions

•Easy motor parametrization and tuning using iMOTION™ Solution Designer

•Range of functionally equivalent iMOTION™ IPM Starter Kits with different power and/or voltage ratings

Applications


•Ceiling fan - motor control and drive solutions

•Motor control and drives

•Residential air conditioning: Smart and efficient cooling
