MikroElektronika Brushless 15 Click Brushless DC Motor for TB9061AFNG for MikroBus

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
247-1035
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
MIKROE-4885
ผู้ผลิต:
MikroElektronika
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

MikroElektronika

Power Management Function

Brushless DC Motor

Product Type

Motor & Robotic Development Tool

For Use With

MikroBus

Kit Classification

Add On Board

Featured Device

TB9061AFNG

Kit Name

Brushless 15 Click

Standards/Approvals

RoHS

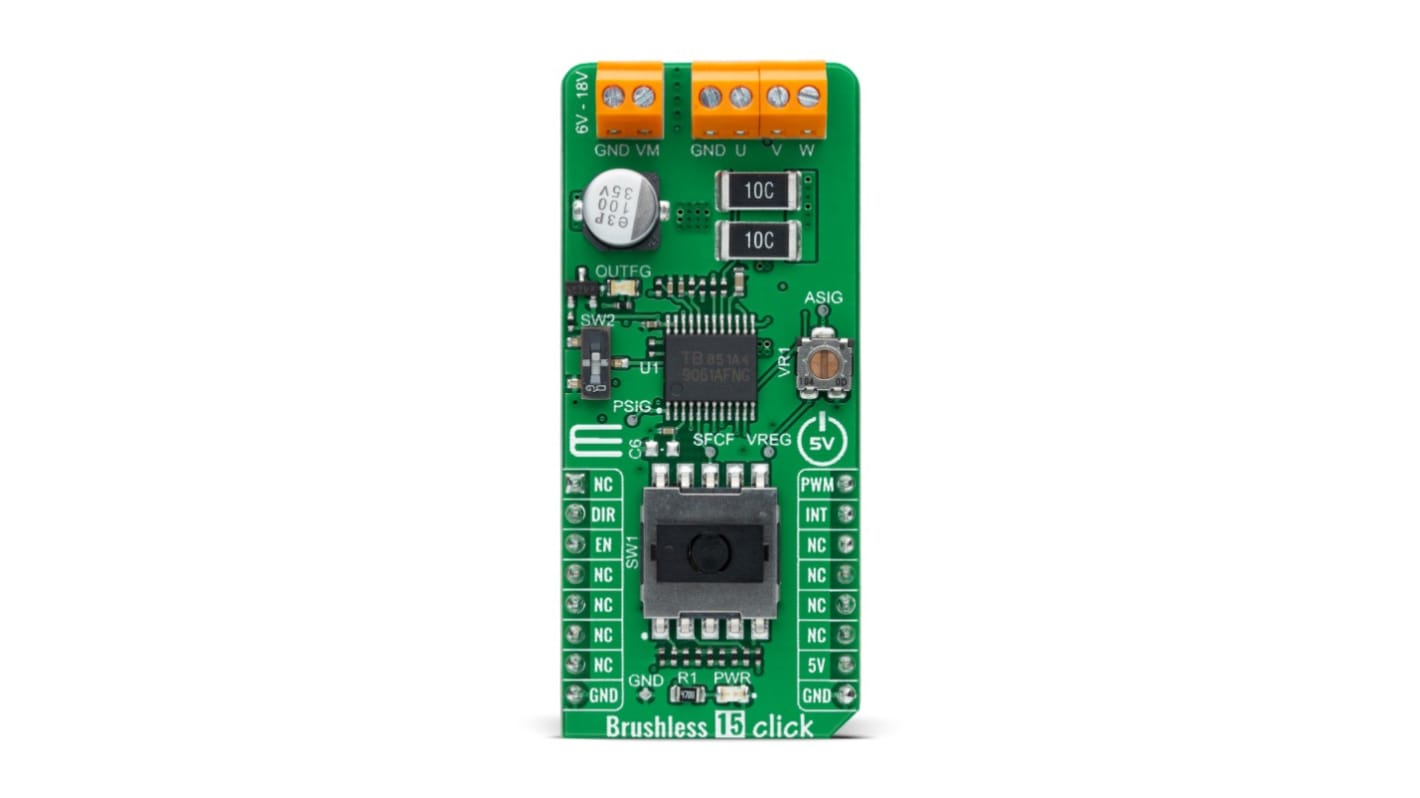

The MikroElektronika the Brushless 15 Click is a compact add-on board suitable for controlling BLDC motors with any MCU. This board features the TB9061AFNG, an automotive pre-driver that incorporates a sensor less controller for driving a 3-phase full-wave brushless DC motor from Toshiba Semiconductor. The TB9061AFNG achieves 120° rectangular wave motor control by using an input signal line that measures the induced voltage of the motors and three-phase motor output without using Hall sensors, rated for an operating voltage range of 6 to 18V. Motor rotation can be controlled by either the DC or the PWM input signal. Besides, it features several diagnostic circuits and drive-control functions such as motor lock detection, step-out detection, over-current/over-temperature detection, and many more. This Click board can control motors without using heat-sensitive hole sensors, securing control of pumps in a hot environment providing optimum operating efficiency in automotive applications.

3-phase full-wave sensor less drive

Compatible with both external PWM duty input and DC input control

Lead angle control

Rotation-speed and lock detection

Protection features
