Infineon 24V BATT SWITCH DEMO MOSFET for AUIR3242S for Power Distribution, Battery Switch, Relays, Construction
- RS Stock No.:
- 232-6793
- หมายเลขชิ้นส่วนของผู้ผลิต:
- 24VBATTSWITCHDEMOTOBO1
- ผู้ผลิต:
- Infineon
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 ชิ้น)*
THB13,806.85
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB14,773.33
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
หมดสต็อกชั่วคราว
- จะส่งได้หลังจากวันที่ 30 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 - 1 | THB13,806.85 |
| 2 - 2 | THB13,530.73 |
| 3 + | THB13,260.16 |
*price indicative
- RS Stock No.:
- 232-6793
- หมายเลขชิ้นส่วนของผู้ผลิต:
- 24VBATTSWITCHDEMOTOBO1
- ผู้ผลิต:
- Infineon
ข้อมูลทางเทคนิค
Technical data sheets
Legislation and Compliance
Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | Infineon | |
| Power Management Function | MOSFET | |
| Product Type | Demo Board | |
| For Use With | Power Distribution, Battery Switch, Relays, Construction Agricultural Vehicles (CAV) | |
| Kit Classification | Demonstration Board | |
| Featured Device | AUIR3242S | |
| Kit Name | 24V BATT SWITCH DEMO | |
| Standards/Approvals | RoHS | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand Infineon | ||
Power Management Function MOSFET | ||
Product Type Demo Board | ||
For Use With Power Distribution, Battery Switch, Relays, Construction Agricultural Vehicles (CAV) | ||
Kit Classification Demonstration Board | ||
Featured Device AUIR3242S | ||
Kit Name 24V BATT SWITCH DEMO | ||
Standards/Approvals RoHS | ||
24V BATT SWITCH DEMO
The 24 V ADR Switch Demonstrator shows a semiconductor based solution of a 24 V battery master switch for trucks as required by the ADR regulation (European Agreement Concerning the International Carriage of Dangerous Goods by Road).

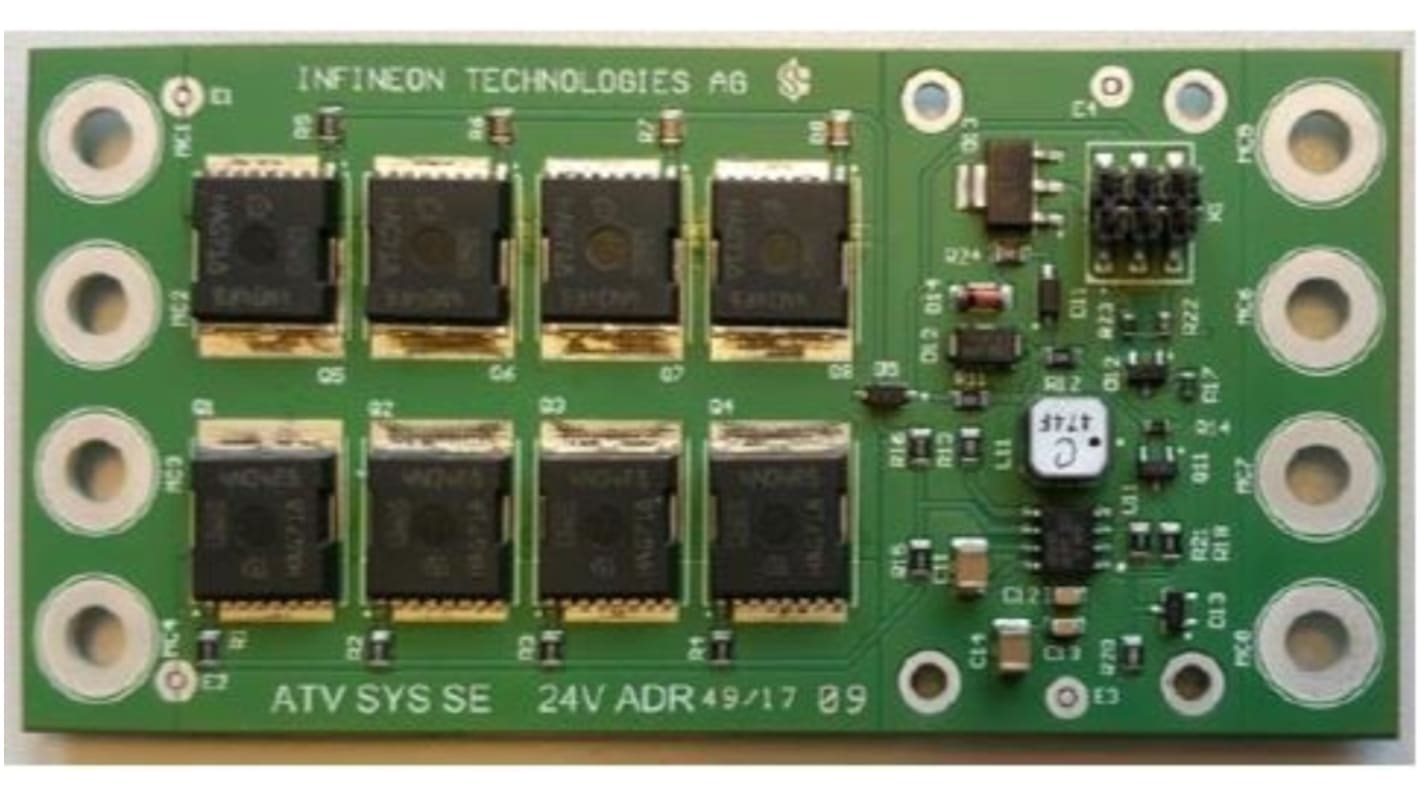

The demonstrator consists of eight low ohmic MOSFETs connected in parallel and mounted on a structured copper IMS (insulated metal substrate) board together with a gate driver circuit to switch those MOSFETs on and off. In order to protect the MOSFETs against excessive overvoltage there are four transient voltage suppressor diodes implemented at the bottom side of the board.
Meeting market demands for master switches
Smaller is better here, as a small battery disconnect switch solution is easier to integrate, costs less and requires less development effort. Ideal dimensions measure just 100 mm x 50 mm. Battery switch customers also look for designs with various specifications, such as:
•Thickness: 1.3 mm
•Electrical resistance: 60 μOhm
•Thermal resistance (non-isolated version): 0.1 K/W
•Thermal resistance (isolated version): ∼ 0.2 K/W
•No. of copper-filled laser vias per MOSFET: 300
•RDS(on) from terminal to terminal: 110 μOhm
Potential Applications
•Unidirectional battery disconnection
•Safety applications such as EPS, engine fan, chassis control etc.
•Replacement of mechanical Relay
•High current control load
