onsemi Evaluation Board for SECO-MDK-4KW-65SPM31-GEVK for NFAM5065L4B

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
221-6771
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
SECO-MDK-4KW-65SPM31-GEVK
ผู้ผลิต:
onsemi
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

onsemi

Product Type

Power Board

For Use With

NFAM5065L4B

Kit Classification

Development Kit

Featured Device

SECO-MDK-4KW-65SPM31-GEVK

Kit Name

Evaluation Board

Standards/Approvals

RoHS

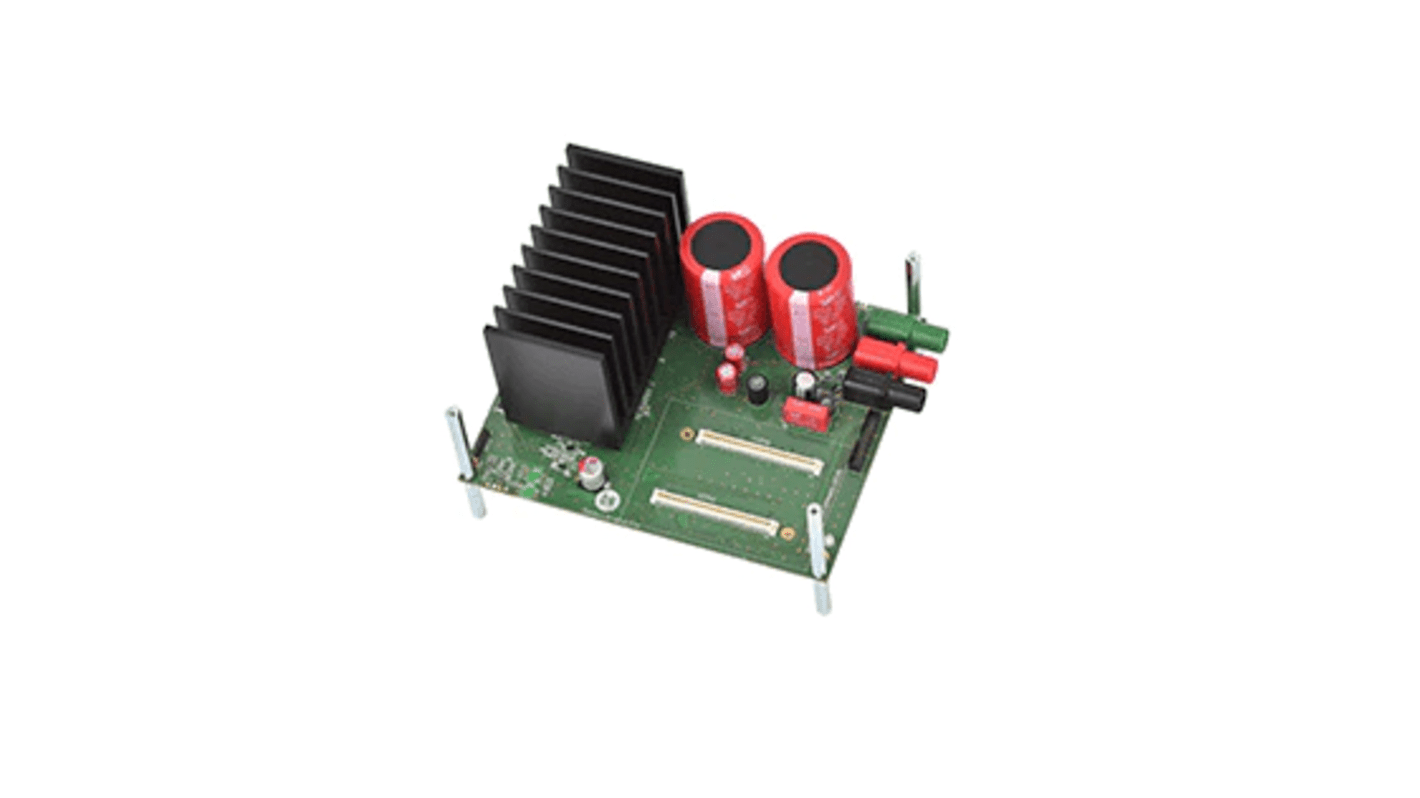

The ON Semiconductor SECO−MDK−4KW−65SPM31−GEVB is a development board for three−phase motor drives, part of the motor development kit. The board features the NFAM5065L4B intelligent power module in a DIP39 package and is rated for 400 Vdc input, delivering continuous power in excess of 1 kW, with the capability of delivering up to 4 kW power for a short period. The board is fully compatible with the universal controller board (UCB), based on the Xilinx Zynq−7000 SoC, which embeds FPGA logic and two Arm Cortex−A9 processor.

Three−phase Current Measurement using 3 x NCS20166 operational amplifiers

Three−phase Inverter Voltage and DC−Link Voltage Measurement using resistive voltage divider circuit

Temperature sensing via build in thermistor

4 kW motor control solution supplied
