Microchip MCP6C02 Evaluation Board High Side Current Sensing for MCP6C02 for Power Supply

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB4,140.90

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB4,430.76

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
ไม่สามารถเข้าถึงข้อมูลสต็อกได้ในขณะนี้ - โปรดกลับมาตรวจสอบอีกครั้งภายหลัง
ชิ้น
ต่อหน่วย
1 +THB4,140.90

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
217-2885
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
ADM01104
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Power Management Function

High Side Current Sensing

Product Type

Evaluation Board

For Use With

Power Supply

Kit Classification

Evaluation Board

Featured Device

MCP6C02

Kit Name

MCP6C02 Evaluation Board

Standards/Approvals

ISO

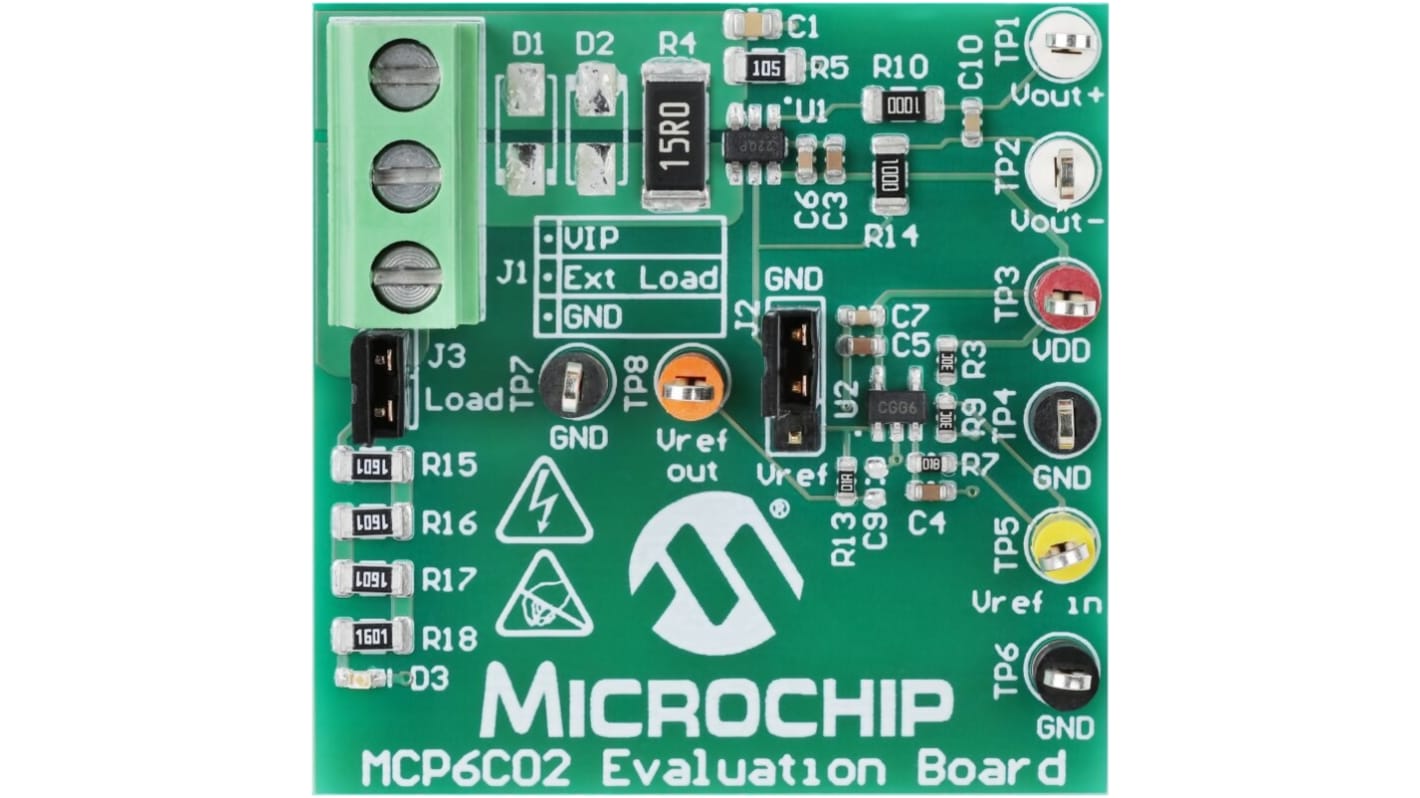

The Microchip MCP6C02 evaluation board demonstrates the performance of Microchip MCP6C02 high-side current sense amplifier. A load is supplied on the board for a convenient demonstration of the evaluation board. Supplying power and a load to the evaluation board will produce a small, measurable voltage drop across a shunt resistor on the evaluation board. This voltage drop is then amplified by the MCP6C02 on the board and outputted differentially at the test points: VOUT+ and VOUT- (TP1 and TP2).

Fully populated evaluation board provides for a variety of configuration options

The evaluation board features the MCP6C02T-020E/CHY, which provides a fixed gain of 20V/V

On board options to select either ground or an external reference voltage

The DUT footprint is for the 6-pin SOT-23 package
