STMicroelectronics Reference Design Based on STSPIN32F0B for Power Tool Driven by LV BLDC Motors Motor Controller for

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
ขออภัย เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกเมื่อใด
RS Stock No.:
210-2026
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-PTOOL1V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Power Management Function

Motor Controller

Product Type

Motor & Robotic Development Tool

For Use With

Motor

Kit Classification

Reference Design

Featured Device

STSPIN32F0B

Kit Name

Reference Design Based on STSPIN32F0B for Power Tool Driven by LV BLDC Motors

Standards/Approvals

No

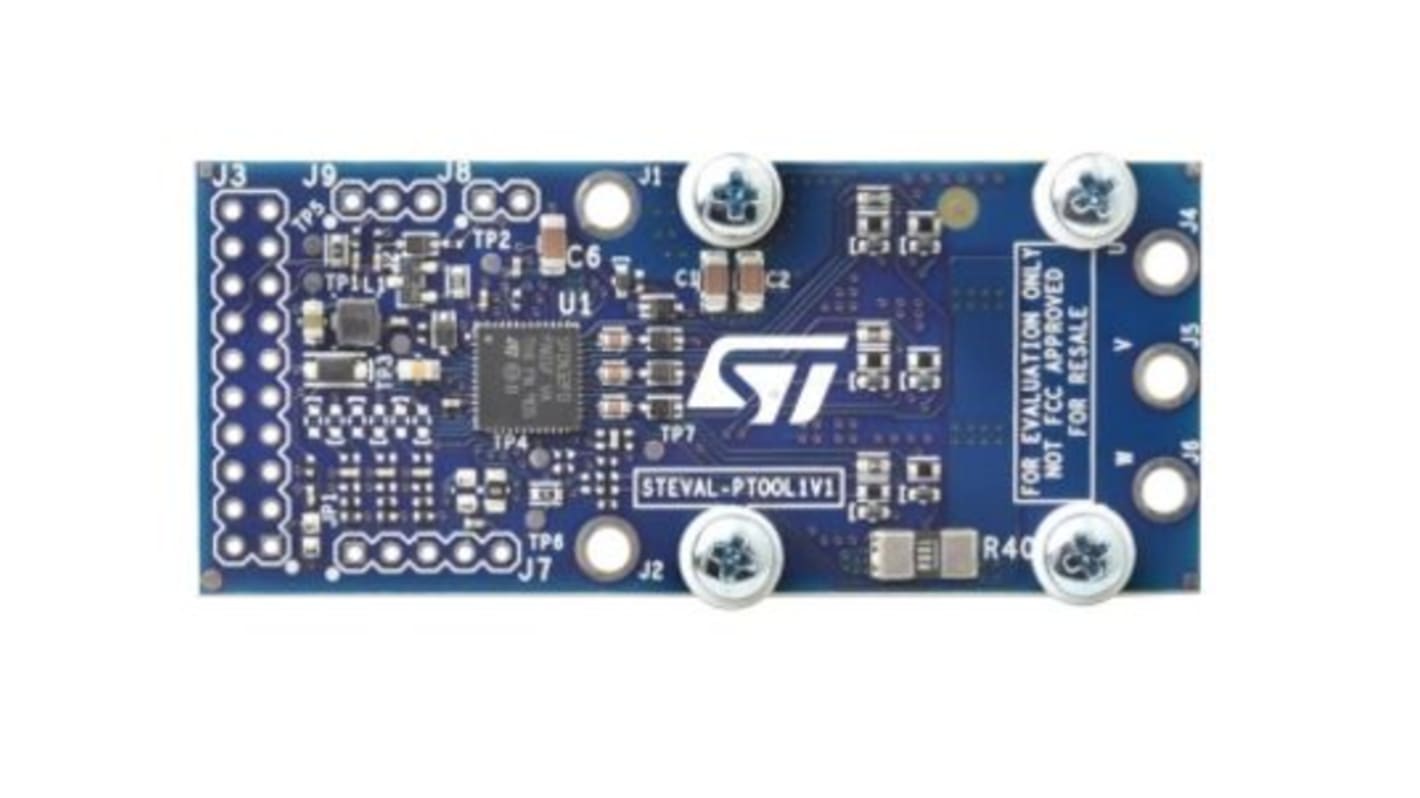

The STMicroelectronics STEVAL-PTOOL1V1 compact 70 mm x 30 mm reference design board is tailored for low voltage power tools driven by 3-phase brushless motors, supplied by 2S to 6S batteries. The design is based on the STSPIN32F0B controller and STL180N6F7 (or STL220N6F7) Power MOSFET. The board is ready for sensorless and sensored FOC, and can be configured for six-step sensorless control through available BEMF sensing circuitry.

Recommended for power tools supplied from 2S to 6S batteries

Output current up to 15 Arms

STSPIN32F0B advanced 3-phase motor controller tailored for single-shunt applications

STL180N6F7 60 V, 1.9 mΩ N-channel power MOSFET

Ultra-low standby current below 1μA thanks to an external turn-on/off trigger

Heat sink for improved power dissipation

Extremely compact footprint (70 mm x 30 mm)

Input connector for Hall effect sensors and encoder

Plug-and-play capability through six-step firmware with Hall effect sensor feedback
