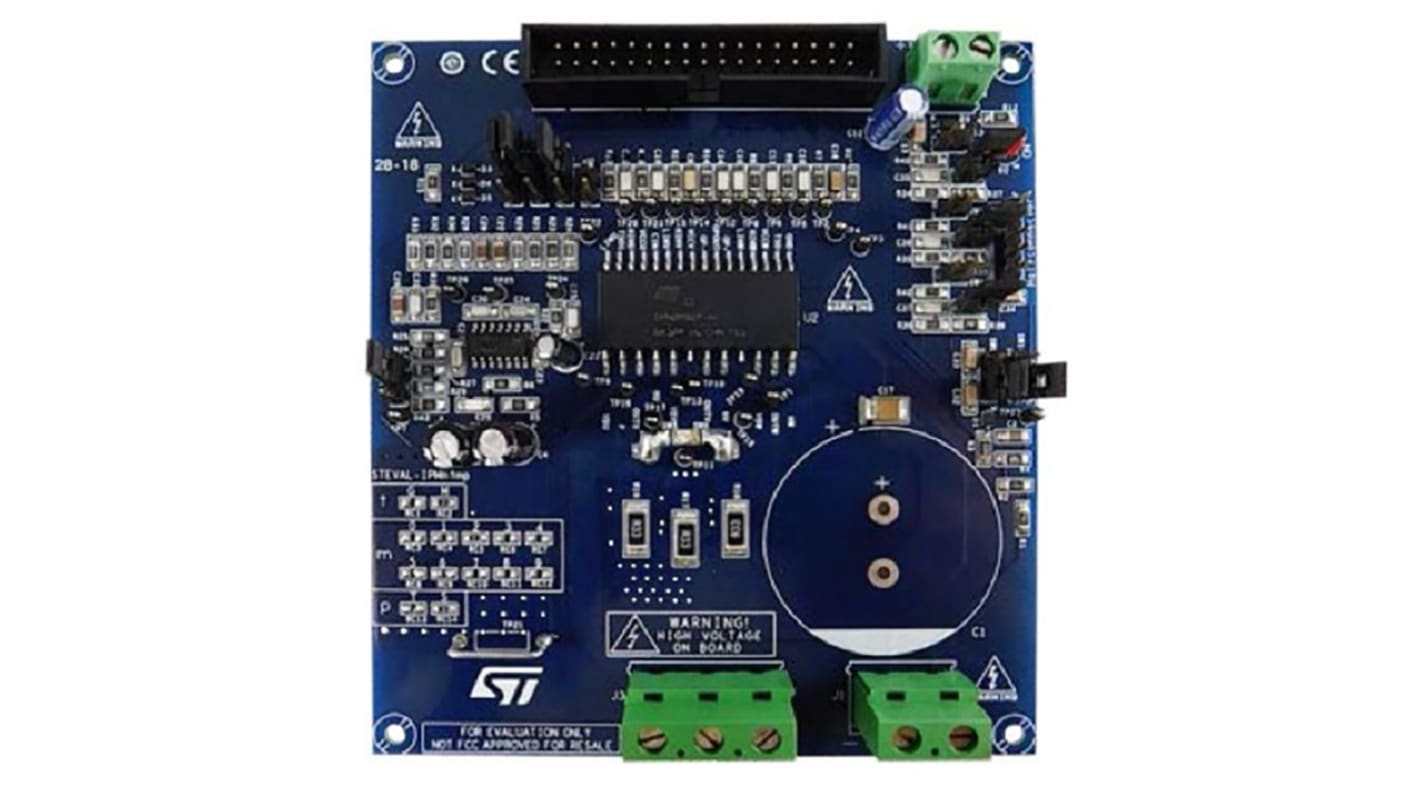

STMicroelectronics 100W Motor Control Power Board Motor Control for STIPNS2M50T-H for ST Control Board Based on STM32

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB3,370.07

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB3,605.97

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
กำลังจะเลิกผลิต
  • 4 ชิ้นสุดท้ายพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ชิ้น
ต่อหน่วย
1 +THB3,370.07

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
208-5067
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-IPMnM2S
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Power Management Function

Motor Control

For Use With

ST Control Board Based on STM32

Kit Classification

Demonstration Board

Featured Device

STIPNS2M50T-H

Kit Name

100W Motor Control Power Board

The STMicroelectronics SLLIMM nano SMD (small low-loss intelligent molded module) product (STIPNS1M50T-H). It provides an affordable and easy-to-use solution for driving high power motors in aide range of applications such as power white goods, air conditioning, compressors, power fans and 3-phase inverters for motor drives in general. The IPM itself consists of six MOSFETs, three high voltage half-bridge gate driver ICs and a wide range of features like under voltage lockout, smart shutdown, internal temperature sensor and NTC, overcurrent protection and internal op-amp. The main characteristics of this evaluation board are small size, minimal BOM and high efficiency. It features an interface circuit (BUS and VCC connectors),

Input voltage: from 125 to 400 VDC

Nominal power: up to 60 W

Nominal current: up to 0.6 A

Input auxiliary voltage: up to 20 VDC

Single- or three-shunt resistors for current sensing (with sensing network)

Three options for current sensing: dedicated external op-amps, internal

SLLIMM-Nano SMD op-amp (single) or via MCU
