STMicroelectronics Evaluation Board for IPS161H for Analyze the IPS161H Device Functionality

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB1,367.43

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB1,463.15

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีสต็อกจำกัด
  • 1 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 +THB1,367.43

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
196-1765
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-IFP034V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

For Use With

Analyze the IPS161H Device Functionality

Kit Classification

Evaluation Board

Featured Device

IPS161H

Kit Name

Evaluation Board

COO (Country of Origin):
IT

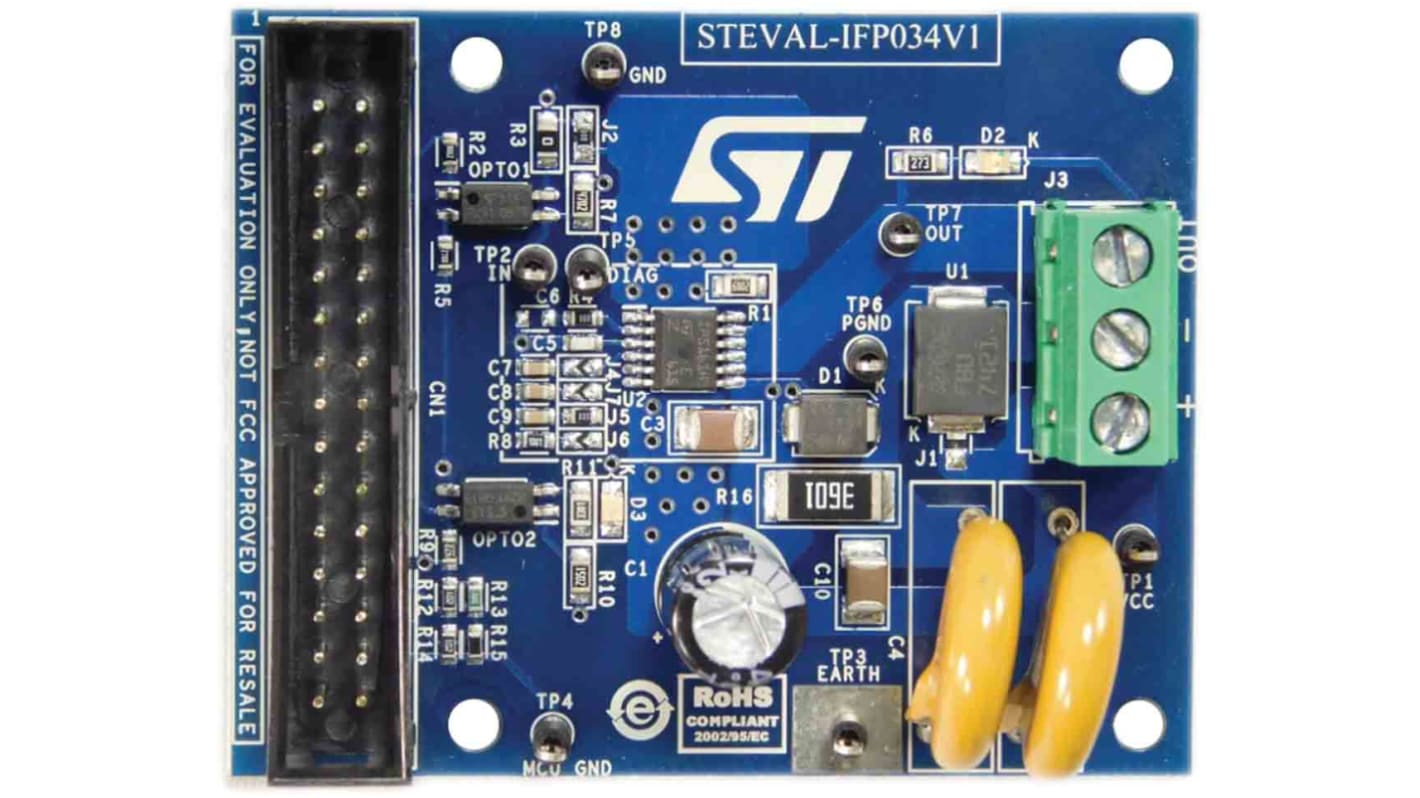

The STEVAL-IFP034V1 evaluation board is designed to analyze the IPS161H device functionality. It provides galvanic isolation between the user interface and the power interface through optical isolation implemented with optocouplers OPTO1 for forward signals to the device and OPT2 for diagnostic feedback signals.

A dedicated GUI interface helps you test IPS161H functionality. To use it, ensure the STEVAL-IFP034V1 is connected via a 30-way flat cable to a STEVAL-PCC009V2, which is connected via USB to the PC running the GUI.

Operating voltage range: 8 to 60 V

Operating current: 0.5 A max

Programmable cut-off delay time

Reverse polarity protection

Galvanic isolation on PCB

Input pins compatible with VCC rails

Green LED for channel ON/OFF status

Red LED for Common Diagnostics on:

open load in OFF state

cut-off

thermal protection

Microcontroller interface
