Infineon PSoC 4 Pioneer Kit Motor Controller
- RS Stock No.:
- 124-4182
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- CY8CKIT-037
- ผู้ผลิต:
- Infineon
ยอดรวมย่อย (1 ชิ้น)*
THB11,376.77
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB12,173.14
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีในสต็อก
- 20 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 + | THB11,376.77 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 124-4182
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- CY8CKIT-037
- ผู้ผลิต:
- Infineon
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | Infineon | |
| Power Management Function | Motor Controller | |
| Kit Name | PSoC 4 Pioneer Kit | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand Infineon | ||
Power Management Function Motor Controller | ||
Kit Name PSoC 4 Pioneer Kit | ||
CY8CKIT-037 PSoC 4 Motor Control Evaluation Kit, Cypress
The CY8CKIT-037 kit is used in conjunction with a PSoC 4 CY8CKIT-042 Pioneer kit (RS 124-4183) to evaluate DC motor control applications. The kit supports BLDC (BrushLess Direct Current) motors, PMSM (Permanent Magnetic Synchronous Motors) and Stepper motors. PSoC Creator IDE allows concurrent hardware and software design.
Example Projects
• Single-shunt FOC BLDC Motor Control
• Sensorless FOC BLDC Motor Control
• Sensored BLDC Motor Control
• Sensorless BLDC Motor Control
• Stepper Motor Control
CY8CKIT-037 Board Features
• 4 x IR2101 High Side/Low Side MOSFET gate drivers
• 8 x IRFU3607 power MOSFETs configured as 4 x Half-Bridges
• Phase current detecting and processing circuit
• Hall and Back-EMF sensing circuits
• Potentiometer for manual speed control
• Reset and Run/Stop pushbuttons
• Status LED
• CY7C65213 USB-UART Bridge controller
• Power supply input protection circuit
• LM5005MHX +12V @ 600mA DC/DC switching regulator
• miniUSB socket for PC connection
• Screw connector for motor windings
• Screw connector for 24-48Vdc power supply
• Barrel jack for 12-24V @ 2A power supply
• Arduino-format Shield header for CY8CKIT-042 connection
• Test points
Motor Controllers & Drivers, Cypress

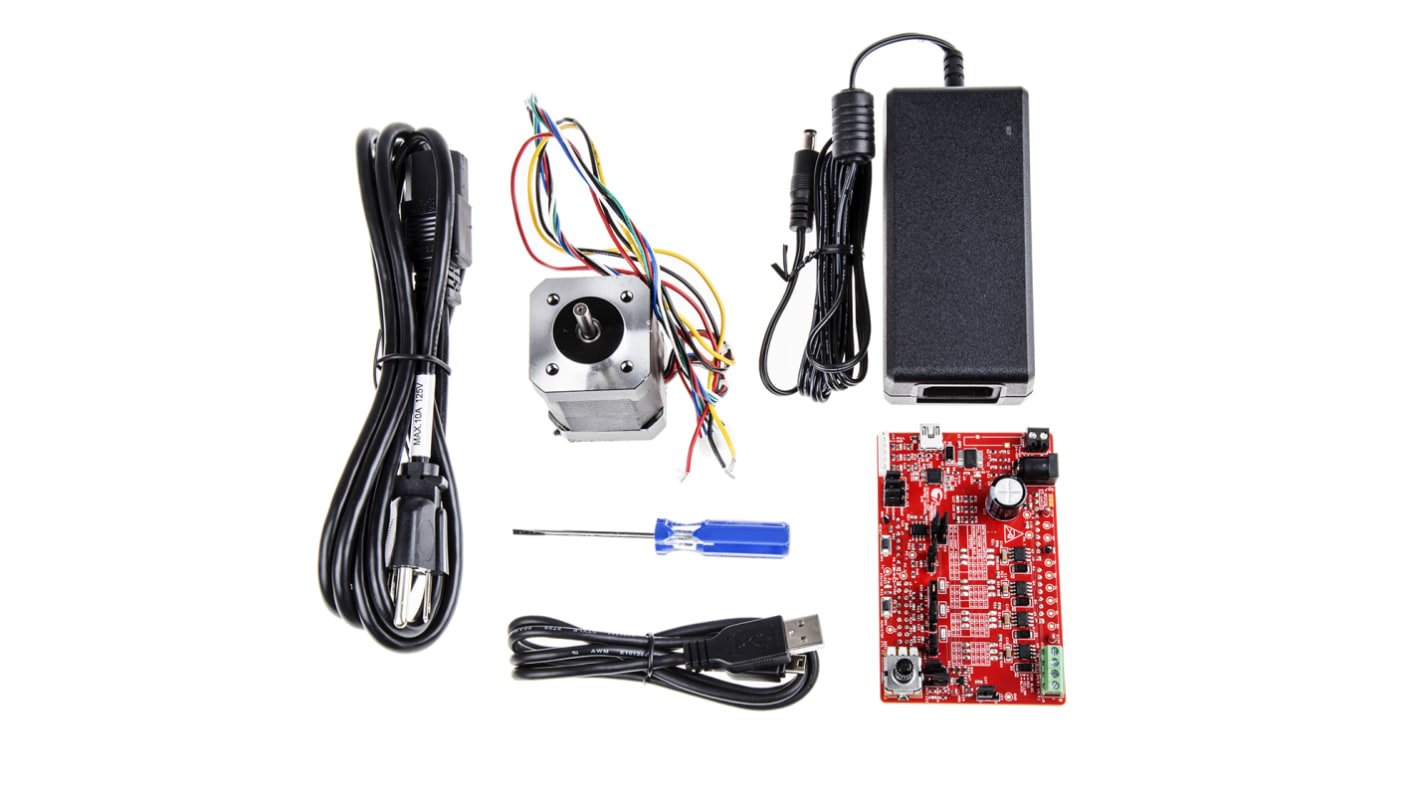

Supplied with
24V @ 2A Power supply adapter, BLDC motor (BLY172S-24V-4000) with sinusoidal back-EMF, USB Type-A to mini-B Cable, Configuration jumpers, 2.5A Fuse, Screwdriver, Quick start guide
